ISO 2936karta katalogowa

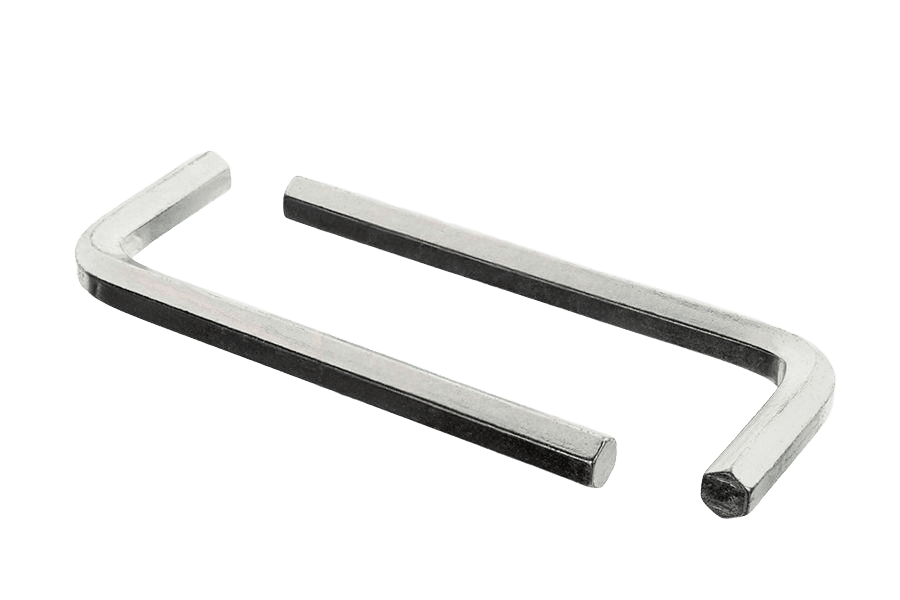

Kluczyk imbusowy
Wymiary i warunki techniczne wg ISO 2936
Wymiary (mm)wybrany rozmiar: 2
| Ød(nom) | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| l1 | 46,5 | 52 | 58,5 | 66 | 74 | 85 | 96 | 102 | 108 | 122 |
| l2 | 15,5 | 18 | 20,5 | 23 | 29 | 33 | 38 | 41 | 44 | 50 |
| s | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 | 10 |
Ød — rozmiar nominalny kluczas — rozwartość klucza (wymiar pod klucz)l1 — długość ramienia dłuższegol2 — długość ramienia krótszego
Materiał i wykonanie
Materiał
| Stal | niestopowa (węglowa) wg PN-EN 10025 |
|---|
Powłoka
| Rodzaj | ocynk galwaniczny A2K |
|---|---|
| Norma | ISO 4042 |
Oznaczanie
Przykład oznaczania klucza trzpieniowego standardowego do gniazd sześciokątnych o wielkości 4:
Klucz trzpieniowy ISO 2936 - 4
Odpowiednik: ~DIN 911.
Specyfikacja produktu
| Rozmiar | 2 |
|---|---|
| Norma | ISO 2936 |
| Rodzaj | Kluczyk imbusowy |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rozmiar klucza | 2 |
| Grubość | 2,5 |
| Typ łba | walcowy (gniazdo) |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 430 g |
| Waga 1 szt | 1,72 g |
