DIN 508karta katalogowa

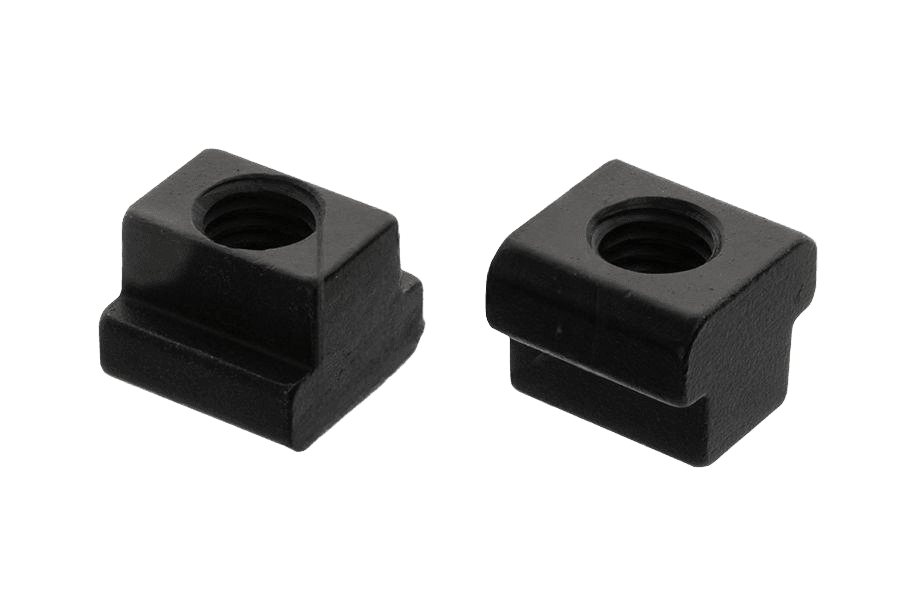

Nakr. do rowk. teowych
Wymiary i warunki techniczne wg DIN 508
Zabudowa i obciążenie próbne
nakrętka w rowku teowym — kierunek działania siły Fₘᵢₙ (a — szerokość korpusu, d — gwint)
Wymiary (mm) — rowki A = 5–18 mmwybrany rozmiar: M16
| d × A | M4 × 5 | M4 × 6* | M5 × 6 | M5 × 8* | M6 × 8 | M6 × 12* | M8 × 10 | M8 × 12* | M8 × 14* | M10 × 12 | M10 × 14* | M12 × 14 | M12 × 16* | M12 × 18* | M14 × 16* | M14 × 18* | M16 × 18 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | 5 | 5,6 | 6 | 7,6 | 8 | 11,6 | 10 | 11,6 | 13,6 | 12 | 13,6 | 13,6 | 15,6 | 17,6 | 15,6 | 17,6 | 18 |
| a odch. | −0,3 / −0,5 | −0,3 / −0,5 | −0,3 / −0,5 | −0,3 / −0,5 | −0,3 / −0,6 | −0,3 / −0,6 | −0,3 / −0,6 | ||||||||||
| e | 9 | 10 | 10 | 13 | 13 | 18 | 15 | 18 | 22 | 18 | 22 | 22 | 25 | 28 | 25 | 28 | 28 |
| e odch. | 0 / −0,5 | 0 / −0,5 | 0 / −0,5 | 0 / −0,5 | 0 / −0,5 | 0 / −0,5 | 0 / −0,5 | ||||||||||
| h | 6,5 | 8,0 | 8,0 | 10,0 | 10,0 | 14,0 | 12,0 | 14,0 | 16,0 | 14,0 | 16,0 | 16,0 | 18,0 | 20,0 | 18,0 | 20,0 | 20,0 |
| k | 3 | 4 | 4 | 6 | 6 | 7 | 6 | 7 | 8 | 7 | 8 | 8 | 9 | 10 | 9 | 10 | 10 |
| k odch. | 0 / −0,3 | 0 / −0,5 | 0 / −0,5 | 0 / −0,5 | 0 / −0,5 | 0 / −0,5 | 0 / −0,5 | ||||||||||
| Fₘᵢₙ | 7 | 11,4 | 16 | 29 | 46 | 67 | 128 |
d × A — gwint × szerokość rowka teowego (oznaczenie wyrobu, np. DIN 508 – M16 × 18)a — szerokość korpusu nakrętki (dopasowana do rowka A, tolerowana ujemnie)e — wymiar podstawy nakrętki w rzucie (e × e)h — wysokość nakrętkik — wysokość dolnej części nakrętkiFₘᵢₙ — obciążenie próbne (N × 10³)„odch.” — dopuszczalne odchyłki wymiaru (mm)* — wymiary nie ujęte w normie (uzupełnienie katalogowe producenta)
Wymiary (mm) — rowki A = 20–54 mm
| d × A | M16 × 20* | M16 × 22* | M18 × 20* | M20 × 22 | M20 × 24* | M22 × 24* | M24 × 28 | M30 × 36 | M36 × 42 | M42 × 48 | M48 × 54 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| a | 19,6 | 21,5 | 19,7 | 22 | 23,6 | 23,6 | 28 | 36 | 42 | 48 | 54 |
| a odch. | −0,3 / −0,6 | −0,3 / −0,6 | −0,4 / −0,7 | −0,4 / −0,7 | −0,4 / −0,7 | −0,4 / −0,8 | |||||
| e | 32 | 35 | 32 | 35 | 40 | 40 | 44 | 54 | 65 | 75 | 85 |
| e odch. | 0 / −0,5 | 0 / −1 | 0 / −1 | 0 / −1 | 0 / −1 | 0 / −1 | |||||
| h | 24,0 | 28,0 | 24,0 | 28,0 | 32,0 | 32,0 | 36,0 | 44,0 | 52,0 | 60,0 | 70,0 |
| k | 12 | 14 | 12 | 14 | 16 | 16 | 18 | 22 | 26 | 30 | 31 |
| k odch. | 0 / −0,5 | 0 / −1 | 0 / −1 | 0 / −1 | 0 / −1 | 0 / −1 | |||||
| Fₘᵢₙ | 196 | 282 | 448 | 653 | 653 | 653 |
Oznaczenia symboli jak w tabeli powyżej.* — wymiary nie ujęte w normie (uzupełnienie katalogowe producenta)
Materiał i wykonanie
Materiał
| według producenta |
Twardość
| M4 | ≥ 170 HV |
|---|---|
| M5 – M36 | ≥ 188 HV |
| > M36 | ≥ 180 HV |
Klasa dokładności
| Klasa | A |
|---|---|
| Norma | ISO 4759-1 |
Oznaczanie
Przykład oznaczania nakrętki teowej z gwintem d = M16 i szerokością rowka a = 18 mm:
Nakrętka DIN 508 – M16 × 18
Specyfikacja produktu
| Rozmiar | M16 |
|---|---|
| Norma | DIN 508 |
| Rodzaj | Nakr. do rowk. teowych |
| Klasa / materiał | 10 |
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 1,72 kg |
| Waga 1 szt | 172 g |
