DIN 6799karta katalogowa

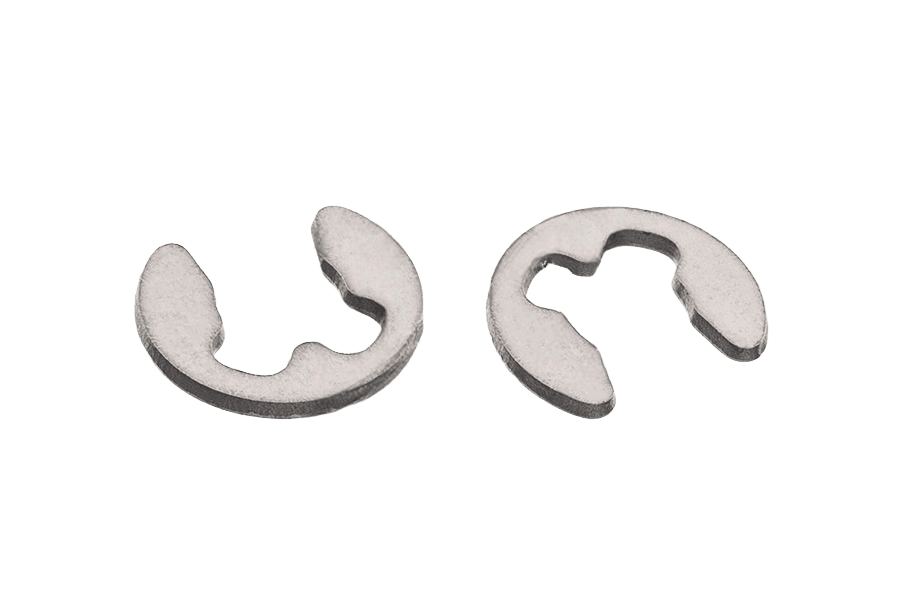

Płytka osadcza sprężynująca SST DIN 799
Wymiary i warunki techniczne wg DIN 6799
Wymiary (mm)wybrany rozmiar: 6
| d(nom) | 1,2 | 1,5 | 1,9 | 2,3 | 3,2 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 19 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2(H11) | 1,2 | 1,5 | 1,9 | 2,3 | 3,2 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 19 | 24 |
| d1(min) | 1,4 | 2 | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 13 | 16 | 20 | 25 |
| d1(max) | 2 | 2,5 | 3 | 4 | 5 | 7 | 8 | 9 | 11 | 12 | 14 | 15 | 18 | 24 | 31 | 38 |
| d3(max) | 3,25 | 4,25 | 4,8 | 6,3 | 7,3 | 9,3 | 11,3 | 12,3 | 14,3 | 16,3 | 18,8 | 20,4 | 23,4 | 29,4 | 37,6 | 44,6 |
| s | 0,3 | 0,4 | 0,5 | 0,6 | 0,6 | 0,7 | 0,7 | 0,7 | 0,9 | 1 | 1,1 | 1,2 | 1,3 | 1,5 | 1,75 | 2 |
| a | 1,01 | 1,28 | 1,61 | 1,94 | 2,70 | 3,34 | 4,11 | 5,26 | 5,84 | 6,52 | 7,63 | 8,32 | 10,45 | 12,61 | 15,92 | 21,88 |
d(nom) — wymiar nominalny (średnica rowka na wale)d2 — średnica rowka na wale (= wymiar nominalny), tolerancja H11d1 — zakres średnicy wałud3 — średnica zewnętrzna płytkis — grubość płytkia — rozwarcie (szerokość wcięcia) w stanie swobodnym, tj. przed montażem
Oznaczanie
Przykład oznaczania płytki osadczej sprężynującej o średnicy wewnętrznej (wymiarze nominalnym) dnom = 5 mm:
Płytka osadcza sprężynująca DIN 6799 – 5
Norma powiązana: PN-M-85112.
Specyfikacja produktu
| Rozmiar | 6 |
|---|---|
| Norma | DIN 6799 |
| Klasa / materiał | Stal nierdzewna (SST) |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 66 g |
| Waga 1 szt | 0,264 g |
