AN 102karta katalogowa

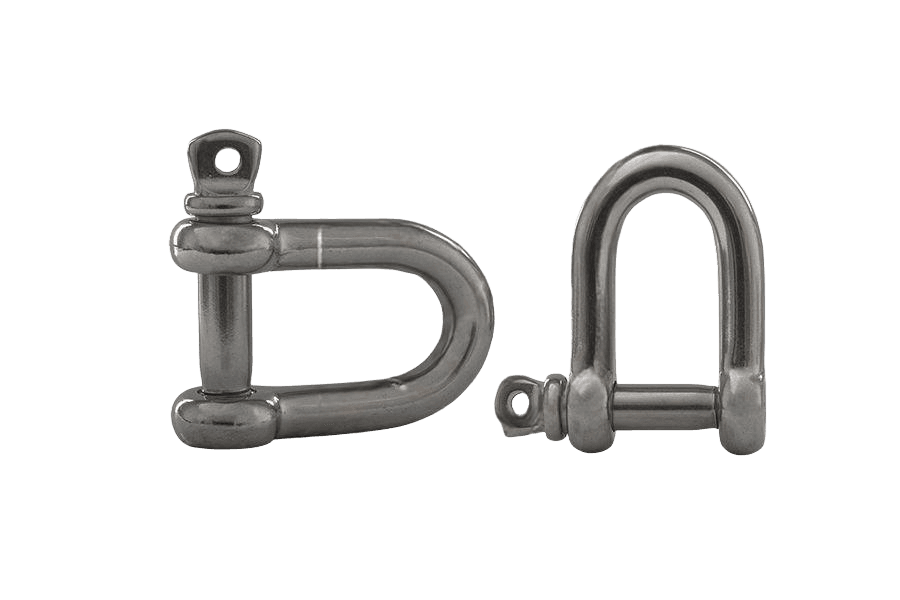

Szakla
Wymiary i warunki techniczne wg AN 102
Wymiary (mm)wybrany rozmiar: 10
| Ød1(nom) | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|
| b1 | 10 | 12 | 16 | 20 | 25 |
| Ød3 | M5 | M6 | M8 | M10 | M12 |
| h1 | 19 | 24 | 32 | 40 | 48 |
Ød1 — średnica nominalna sworznia (pałąka); oś doboru rozmiarub1 — szerokość wewnętrzna u podstawy (światło pod sworzniem)Ød3 — gwint sworznia (śruby zamykającej)h1 — wysokość wewnętrzna (światło szakli)
Materiał i gwint
| Materiał | stal kwasoodporna A4 wg ISO 3506-1 |
|---|---|
| Gwint | zwykły metryczny wg ISO 965 |
Oznaczanie
Przykład oznaczania szakli ze stali austenitycznej A4 o wielkości nominalnej 8:
Szakla AN 102 - 8 - A4
Specyfikacja produktu
| Rozmiar | 10 |
|---|---|
| Norma | AN 102 |
| Rodzaj | Szakla |
| Klasa / materiał | Stal nierdzewna A4 (A4) |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 1,16 kg |
| Waga 1 szt | 116 g |
