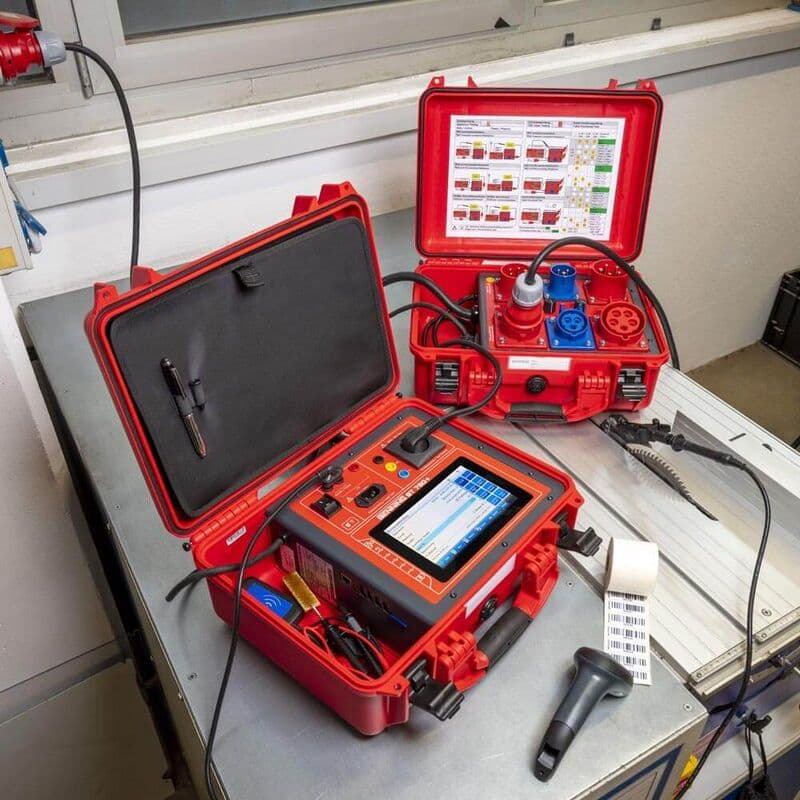

Adapter pomiarowy MA 4 do czynnego pomiaru urządzeń jedno i trójfazowych do 32A

Adapter pomiarowy BENNING MA 4 i MA 3
Adapter pomiarowy do aktywnego i pasywnego testowania urządzeń jednofazowych i trójfazowych do 32 A.
Testowanie zgodnie z normami DIN VDE 0701-0702, DIN EN 62353, DIN EN 60974-4 i DGUV Regulation 3
Testowanie urządzeń jednofazowych (230 V, 16 A) i trójfazowych (400 V, 16 A + 32 A) ze złączem CEE
Pomiar prądu różnicowego urządzeń i maszyn trójfazowych w trakcie pracy (MA 4)
Testowanie bezpieczeństwa i funkcjonalności przedłużaczy CEE
Solidna i wodoodporna walizka transportowa (IP 67)
Uniwersalne zastosowanie do wszystkich testerów urządzeń jednofazowych, które podłączają napięcie sieciowe

Zastosowanie:
Ulepsz swój tester urządzeń jednofazowych, aby umożliwić zgodne z normami testowanie urządzeń ze złączem CEE (16 A, 3-stykowe i 16 A + 32 A, 5-pinowe), np. urządzenia elektryczne, maszyny i przedłużacze.

Przedłużacze CEE są testowane po stronie wtyczki i gniazda tak, aby oprócz testu bezpieczeństwa (RPE, RInsu) przeprowadzany był kompletny test funkcjonalny (test ciągłości/przerwy w kablu, zwarcia i kolejności faz) wszystkich przewodów.


Podczas testowania urządzeń elektrycznych i maszyn z elementami przełączającymi zależnymi od napięcia sieciowego (przekaźniki, styczniki, zasilacze itp.) należy pamiętać, że nie można stosować pasywnej alternatywnej metody pomiaru prądu upływu.

=> Istniejące uszkodzenia izolacji za elemnetem przełączającym nie zostaną wykryte!

Zintegrowany w BENNING MA 4 różnicowy transformator prądowy umożliwia aktywne testowanie trójfazowych urządzeń w trakcie pracu i oferuje dodatkową zaletę, że urządzenie testowane nie musi być umieszczona na izolowanej powierzchni.

Obsługiwane funkcje pomiarowe (w zależności  urządzenia testującego):
- rezystancja przewodu ochronnego i rezystancja izolacji
- alternatywny prąd upływu (prąd przewodu ochronnego/prąd styku)
- testy bezpieczeństwa i funkcjonalności przedłużaczy CEE
- prąd różnicowy urządzeń jednofazowych ze złączem CEE (16 A, 3-stykowe)
- czas wyzwalania/prąd wyzwalania wyłączników różnicowoprądowych (PRCD) i różnicowoprądowych (RCD) w mobilnych rozdzielnicach energii

dodatkowo dla BENNING MA 4:
- uruchomienie urządzeń trójfazowych o maks. obciążenie do 32 A
- pomiar prądu różnicowego urządzeń/maszyn trójfazowych w eksploatacji
- testowanie trójfazowych urządzeń spawalniczych zgodnie z normą DIN EN 60974-4 (VDE 0544-4)

Cechy:
- złącza testowe CEE: 16 A, 3-stykowe i 16 A + 32 A, 5-stykowe
- wtyczka odporna na wstrząsy do podłączenia do gniazda testowego testera urządzeń
- 7 diod LED stanu do oceny testu funkcjonalnego kabla
- schemat połączeń przykładowego testu w pokrywie obudowy
- solidna i wodoodporna walizka transportowa (IP 67)

dodatkowo dla BENNING MA 4:
- autotest poprzez celową symulację błędu IPE 1 mA lub 3 mA
- gniazdo odporne na wstrząsy do zasilania jednofazowego testera urządzeń
- kabel przyłączeniowy sieciowy (1 m) ze złączem CEE 32 A, 5-stykowym
