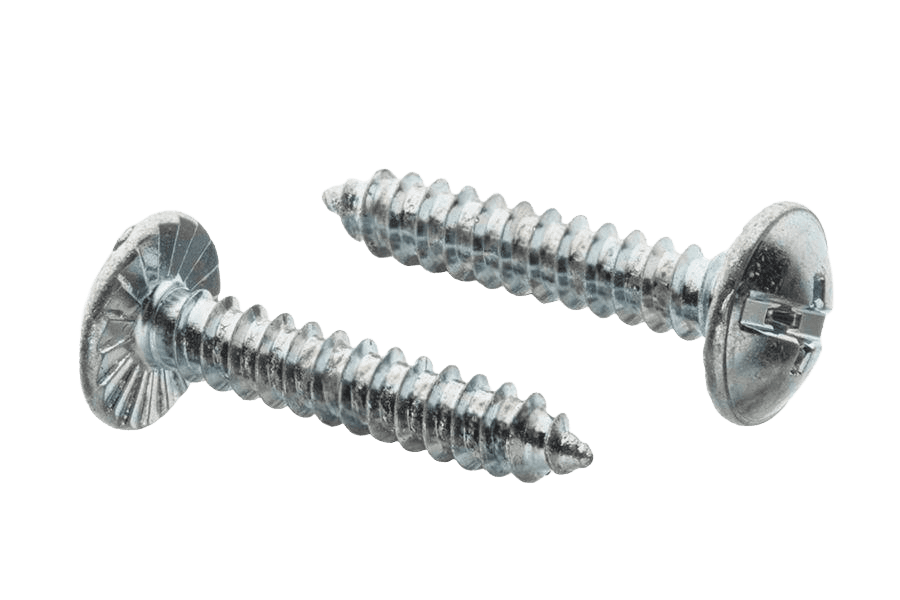

Blachowkręt z łbem podkładkowym ząbkowanym ~DIN 968 C, ocynk biały
DIN 968 CDIN 968 C
OznaczenieDIN 968 C · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- inny
Wybierz rozmiar
średnica × długość14 wariantów normy · 14 w tym wykonaniuDługość 9,5–32 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 9,5 | 13 | 16 | 19 | 25 | 32 | 38 |
|---|---|---|---|---|---|---|---|
| ST 3,5 | Rozmiar ST 3,5, Długość 19: nie ma w normie | Rozmiar ST 3,5, Długość 25: nie ma w normie | Rozmiar ST 3,5, Długość 32: nie ma w normie | Rozmiar ST 3,5, Długość 38: nie ma w normie | |||
| ST 4,2 | Rozmiar ST 4,2, Długość 32: nie ma w normie | Rozmiar ST 4,2, Długość 38: nie ma w normie | |||||
| ST 4,8 | Rozmiar ST 4,8, Długość 9,5: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 968 Ckarta katalogowa
karta katalogowaBlachowkręt z łbem podkładkowym ząbkowanym ~DIN 968 C, ocynk biały — wymiary i warunki techniczne wg DIN 968 C
Wymiary i warunki techniczne wg DIN 968 C
Karta normy DIN 968 CWymiary
wszystkie wartości w mm| d | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|
| Pskok gwintu | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 |
| c(max) | 0,8 | 0,9 | 1,1 | 1,35 | 1,6 | 1,8 |
| c(min) | 0,6 | 0,7 | 0,9 | 1,05 | 1,2 | 1,4 |
| dk(max) | 7,5 | 9 | 10 | 11,5 | 13 | 14,5 |
| dk(min) | 6,92 | 8,42 | 9,42 | 10,8 | 12,3 | 13,8 |
| k(max) | 2,35 | 2,6 | 3,05 | 3,55 | 3,8 | 4,55 |
| k(min) | 2,1 | 2,35 | 2,75 | 3,25 | 3,5 | 4,25 |
| Hwgłębienie krzyżowe Philips (rozmiar) | 1 | 2 | 2 | 2 | 3 | 3 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- dwielkość gwintu samogwintującego
- c — grubość kołnierza podkładkowego
- dk — średnica kołnierza (łba z podkładką)
- k — wysokość łba
Wymagania i powołane normy
8 pozycjiGwint
- Norma
- ISO 1478
Własności mechaniczne
- Stal
- St wg ISO 2702
- Stal nierdzewna
- A2-20H, A4-20H, A5-20H wg ISO 3506-4
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie
- Stal
- bez powłoki; wymagania dotyczące powłok elektrolitycznych określono w ISO 4042; wymagania dotyczące nieelektrolitycznych płatkowych powłok cynkowych określono w ISO 10683
- Stal nierdzewna
- bez powłoki
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania wkręta samogwintującego z łbem podkładkowym, z wgłębieniem krzyżowym typu H, z gwintem ST3,5 i długości nominalnej l = 16 mm, typ C:
Wkręt samogwintujący DIN 968 - ST3,5 x 16 - C - HOpis
Blachowkręt z łbem podkładkowym ząbkowanym na wzór normy DIN 968 C. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępne warianty: ST 3,5x 9,5, ST 3,5x13, ST 3,5x16, ST 4,2x 9,5, ST 4,2x13, ST 4,2x16, ST 4,2x19, ST 4,2x25, ST 4,8x13, ST 4,8x16, ST 4,8x19, ST 4,8x25 i inne.
Specyfikacja produktu
4 pozycje| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | inny |
| Norma | DIN 968 C |
| Rodzaj | Blachowkręt z łbem podkładkowym ząbkowanym |
DIN 968 C · 14 wariantów
