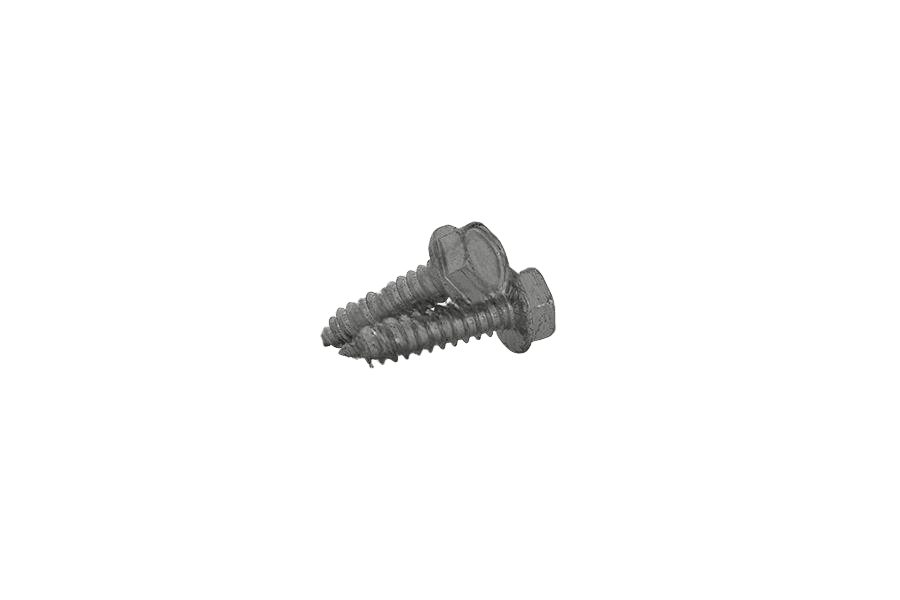

Blachowkręt z łbem sześciokątnym ząbkowanym ~ISO 7053, ocynk biały
ISO 7053ISO 7053
OznaczenieISO 7053 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Typ łba
- sześciokątny
- Napęd
- klucz (zewn. 6-kąt)
- Układ rozmiaru
- inny
Wybierz rozmiar
średnica × długość16 wariantów normy · 16 w tym wykonaniuDługość 13–32 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 13 | 16 | 19 | 22 | 25 | 32 | 38 |
|---|---|---|---|---|---|---|---|
| ST 4,2s 7 | Rozmiar ST 4,2, Długość 22: nie ma w normie | Rozmiar ST 4,2, Długość 25: nie ma w normie | Rozmiar ST 4,2, Długość 32: nie ma w normie | Rozmiar ST 4,2, Długość 38: nie ma w normie | |||
| ST 4,8s 8 | Rozmiar ST 4,8, Długość 13: nie ma w normie | Rozmiar ST 4,8, Długość 22: nie ma w normie | Rozmiar ST 4,8, Długość 32: nie ma w normie | Rozmiar ST 4,8, Długość 38: nie ma w normie | |||
| ST 5,5s 8 | Rozmiar ST 5,5, Długość 13: nie ma w normie | Rozmiar ST 5,5, Długość 38: nie ma w normie | |||||
| ST 6,3s 10 | Rozmiar ST 6,3, Długość 13: nie ma w normie | Rozmiar ST 6,3, Długość 22: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 7053karta katalogowa
karta katalogowasześciokątny — wymiary i warunki techniczne wg ISO 7053
Wymiary i warunki techniczne wg ISO 7053
Karta normy ISO 7053Wymiary
wszystkie wartości w mm| d | Pskok gwintu | dc(max) | dc(min) | k(max) | k(min) | s(nom) | c(min) |
|---|---|---|---|---|---|---|---|
| ST2,2 | 0,8 | 4,2 | 3,8 | 2 | 1,7 | 3 | 0,25 |
| ST2,9 | 1,1 | 6,3 | 5,8 | 2,8 | 2,5 | 4 | 0,4 |
| ST3,5 | 1,3 | 8,3 | 7,6 | 3,4 | 3 | 5,5 | 0,6 |
| ST3,9 | 1,3 | 8,3 | 7,6 | 3,4 | 3 | 5,5 | 0,6 |
| ST4,2 | 1,4 | 8,8 | 8,1 | 4,1 | 3,6 | 7 | 0,8 |
| ST4,8 | 1,6 | 10,5 | 9,8 | 4,3 | 3,8 | 8 | 0,9 |
| ST5,5 | 1,8 | 11 | 10 | 5,4 | 4,8 | 8 | 1 |
| ST6,3 | 1,8 | 13,5 | 12,2 | 5,9 | 5,3 | 10 | 1 |
| d | ST2,2 | ST2,9 | ST3,5 | ST3,9 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,8 | 1,1 | 1,3 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 |
| dc(max) | 4,2 | 6,3 | 8,3 | 8,3 | 8,8 | 10,5 | 11 | 13,5 |
| dc(min) | 3,8 | 5,8 | 7,6 | 7,6 | 8,1 | 9,8 | 10 | 12,2 |
| k(max) | 2 | 2,8 | 3,4 | 3,4 | 4,1 | 4,3 | 5,4 | 5,9 |
| k(min) | 1,7 | 2,5 | 3 | 3 | 3,6 | 3,8 | 4,8 | 5,3 |
| s(nom) | 3 | 4 | 5,5 | 5,5 | 7 | 8 | 8 | 10 |
| c(min) | 0,25 | 0,4 | 0,6 | 0,6 | 0,8 | 0,9 | 1 | 1 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- dwymiar nominalny gwintu
- dc — średnica kołnierza podkładkowego
- k — wysokość łba
- s — rozmiar klucza (szerokość na płasko)
- c — grubość kołnierza podkładkowego
Warunki techniczne
11 pozycjiWymagania ogólne
- Norma
- ISO 8992
Gwint
- Norma
- ISO 1478
Klasa własności mechanicznych
- Stal
- wg ISO 2702
- Stal nierdzewna
- A2 20H, A4 20H wg DIN ISO 3506-4
Tolerancje
- Klasa dokładności
- A
- Norma
- DIN ISO 4759-1
Powierzchnia
- Wykończenie
- jak wytworzono; ograniczenia chropowatości powierzchni wg DIN 267-2
- Powłoki elektrolityczne
- wg ISO 4042
- Powłoki płatkowe cynkowe (nieelektrolityczne)
- wg ISO 10683
- Inne wykończenia
- dodatkowe wymagania lub inne powłoki wg uzgodnienia między zamawiającym a dostawcą
Odbiór
- Procedura
- wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania wkręta samogwintującego do blach (blachowkręta) z łbem sześciokątnym, z gwintem ST3,5, o długości nominalnej l = 13 mm, z zakończeniem forma C:
Wkręt do blach ~ISO 7053 – ST3,5 x 13 – COpis
Blachowkręt z łbem sześciokątnym ząbkowanym na wzór normy ISO 7053. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od ST 4,2 do ST 6,3 i długościach 13–38 mm.
Specyfikacja produktu
6 pozycji| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | inny |
| Norma | ISO 7053 |
| Rodzaj | Blachowkręt z łbem sześciokątnym ząbkowanym |
ISO 7053 · 16 wariantów
