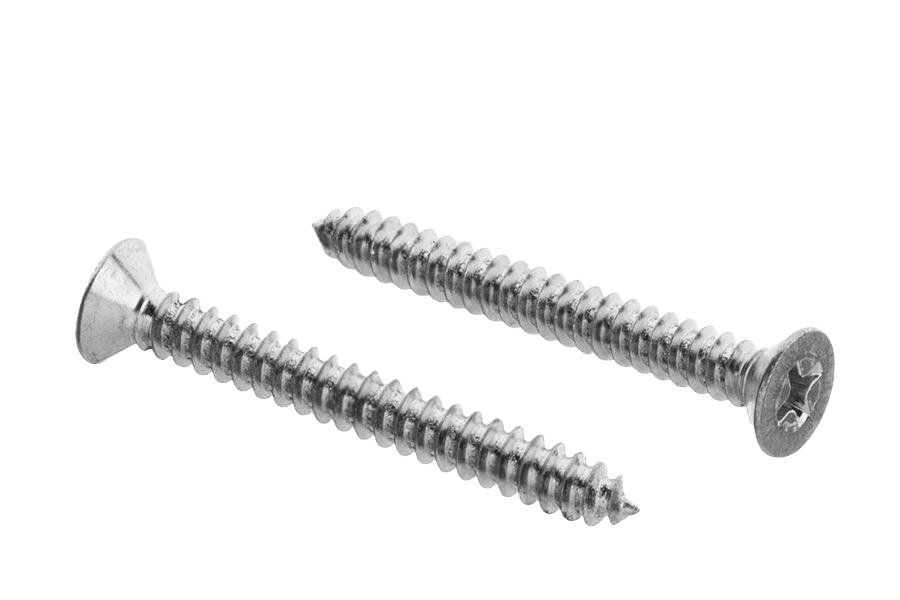

Blachowkręt z łbem stożkowym ISO 7050 C, ocynk biały, gniazdo Phillips
ISO 7050 CISO 7050 Cnormy powiązane DIN 7982 C · PN 83114
Zdjęcie 1 z 2
OznaczenieISO 7050 C · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Typ łba
- stożkowy
- Napęd
- Philips (krzyżowy)
- Układ rozmiaru
- inny
Wybierz rozmiar
średnica × długość52 warianty normy · 43 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 6,5–22 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6,5 | 9,5 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 45 | 50 | 60 | 75 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ST 2,9 | Rozmiar ST 2,9, Długość 22: nie ma w normie | Rozmiar ST 2,9, Długość 25: nie ma w normie | Rozmiar ST 2,9, Długość 32: nie ma w normie | Rozmiar ST 2,9, Długość 38: nie ma w normie | Rozmiar ST 2,9, Długość 45: nie ma w normie | Rozmiar ST 2,9, Długość 50: nie ma w normie | Rozmiar ST 2,9, Długość 60: nie ma w normie | Rozmiar ST 2,9, Długość 75: nie ma w normie | Rozmiar ST 2,9, Długość 80: nie ma w normie | |||||
| ST 3,5 | Rozmiar ST 3,5, Długość 6,5: nie ma w normie | Rozmiar ST 3,5, Długość 45: nie ma w normie | Rozmiar ST 3,5, Długość 60: nie ma w normie | Rozmiar ST 3,5, Długość 75: nie ma w normie | Rozmiar ST 3,5, Długość 80: nie ma w normie | |||||||||
| ST 3,9 | Rozmiar ST 3,9, Długość 6,5: nie ma w normie | Rozmiar ST 3,9, Długość 9,5: nie ma w normie | Rozmiar ST 3,9, Długość 19: nie ma w normie | Rozmiar ST 3,9, Długość 25: nie ma w normie | Rozmiar ST 3,9, Długość 38: nie ma w normie | Rozmiar ST 3,9, Długość 45: nie ma w normie | Rozmiar ST 3,9, Długość 50: nie ma w normie | Rozmiar ST 3,9, Długość 60: nie ma w normie | Rozmiar ST 3,9, Długość 75: nie ma w normie | Rozmiar ST 3,9, Długość 80: nie ma w normie | ||||
| ST 4,2 | Rozmiar ST 4,2, Długość 6,5: nie ma w normie | Rozmiar ST 4,2, Długość 9,5: nie ma w normie | Rozmiar ST 4,2, Długość 45: nie ma w normie | Rozmiar ST 4,2, Długość 50: nie ma w normie | Rozmiar ST 4,2, Długość 60: nie ma w normie | Rozmiar ST 4,2, Długość 75: nie ma w normie | Rozmiar ST 4,2, Długość 80: nie ma w normie | |||||||
| ST 4,8 | Rozmiar ST 4,8, Długość 6,5: nie ma w normie | Rozmiar ST 4,8, Długość 9,5: nie ma w normie | Rozmiar ST 4,8, Długość 75: nie ma w normie | |||||||||||
| ST 5,5 | Rozmiar ST 5,5, Długość 6,5: nie ma w normie | Rozmiar ST 5,5, Długość 9,5: nie ma w normie | Rozmiar ST 5,5, Długość 13: nie ma w normie | Rozmiar ST 5,5, Długość 75: nie ma w normie | Rozmiar ST 5,5, Długość 80: nie ma w normie | |||||||||
| ST 6,3 | Rozmiar ST 6,3, Długość 6,5: nie ma w normie | Rozmiar ST 6,3, Długość 9,5: nie ma w normie | Rozmiar ST 6,3, Długość 13: nie ma w normie | Rozmiar ST 6,3, Długość 16: nie ma w normie | Rozmiar ST 6,3, Długość 19: nie ma w normie | Rozmiar ST 6,3, Długość 45: nie ma w normie | Rozmiar ST 6,3, Długość 80: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 7050 Ckarta katalogowa
karta katalogowaBlachowkręt · stożkowy — wymiary i warunki techniczne wg ISO 7050 C
Wymiary i warunki techniczne wg ISO 7050 C
Karta normy ISO 7050 CWymiary
wszystkie wartości w mm| Indeks | P | dk(max) | dk(min) | k(max) | H |
|---|---|---|---|---|---|
| ST2,2 | 0,8 | 3,8 | 3,5 | 1,1 | 0 |
| ST2,9 | 1,1 | 5,5 | 5,2 | 1,7 | 1 |
| ST3,5 | 1,3 | 7,3 | 6,9 | 2,35 | 2 |
| ST4,2 | 1,4 | 8,4 | 8 | 2,6 | 2 |
| ST4,8 | 1,6 | 9,3 | 8,9 | 2,8 | 2 |
| ST5,5 | 1,8 | 10,3 | 9,9 | 3 | 3 |
| ST6,3 | 1,8 | 11,3 | 10,9 | 3,15 | 3 |
| ST8 | 2,1 | 15,8 | 15,4 | 4,65 | 4 |
| ST9,5 | 2,1 | 18,3 | 17,8 | 5,25 | 4 |
- P
- skok gwintu
- H
- wgłębienie krzyżowe Philips
| Wymiar | ST2,2 | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 | ST8 | ST9,5 |
|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,8 | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 |
| dk(max) | 3,8 | 5,5 | 7,3 | 8,4 | 9,3 | 10,3 | 11,3 | 15,8 | 18,3 |
| dk(min) | 3,5 | 5,2 | 6,9 | 8 | 8,9 | 9,9 | 10,9 | 15,4 | 17,8 |
| k(max) | 1,1 | 1,7 | 2,35 | 2,6 | 2,8 | 3 | 3,15 | 4,65 | 5,25 |
| Hwgłębienie krzyżowe Philips | 0 | 1 | 2 | 2 | 2 | 3 | 3 | 4 | 4 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- dk — średnica łba
- k — wysokość łba
Wymagania i powołane normy
9 pozycjiMateriał
- Stal zgodnie z ISO 2702
Gwint
- Norma
- ISO 1478
Własności mechaniczne
- Norma
- ISO 2702
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie
- Bez powłoki
- Powłoki elektrolityczne
- wymagania określono w ISO 4042
- Inne wykończenia
- jeśli niezbędne jest spełnienie innych wymagań dotyczących powłok elektrolitycznych lub wymagana jest inna obróbka wykańczająca, zaleca się ich uzgodnienie między dostawcą a odbiorcą
Odbiór
- Procedurę odbioru określono w ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania: wkręt samogwintujący z łbem stożkowym, z wgłębieniem krzyżowym typu H, z gwintem ST3,5, o długości nominalnej l = 16 mm, typ C:
Wkręt samogwintujący ISO 7050-ST3,5 x16- C– HOpis
Blachowkręt wg normy ISO 7050 C (odpowiedniki: DIN 7982 C, PN 83114). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępne warianty: ST 2,9x 6,5, ST 2,9x16, ST 2,9x19, ST 3,5x 9,5, ST 3,5x13, ST 3,5x16, ST 3,5x19, ST 3,5x22, ST 3,5x25, ST 3,5x32, ST 3,9x13, ST 3,9x16 i inne. W ofercie również w wykonaniu nierdzewnym A2.
Specyfikacja produktu
7 pozycji| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Typ łba | stożkowy |
| Napęd | Philips (krzyżowy) |
| Układ rozmiaru | inny |
| Norma | ISO 7050 C |
| Rodzaj | Blachowkręt |
| Rodzaj gwintu | gwint blachowkrętowy |
Wykonania ISO 7050 C
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Blachowkręt z łbem stożkowym ISO 7050 C, ocynk biały, gniazdo PhillipsOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | 43/43 | wybierz wymiar |
| Blachowkręt z łbem stożkowym ISO 7050 C, stal nierdzewna A2, gniazdo Phillipsstal nierdzewna A2 | stal nierdzewna A2 | 33/35 | wybierz wymiar |
| Blachowkręt z łbem stożkowym ST 2,9×13 ISO 7050 C, ocynk biały, gniazdo PhillipsOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Blachowkręt z łbem stożkowym ST 2,9×9,5 ISO 7050 C, ocynk biały, gniazdo PhillipsOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
ISO 7050 C · 43 warianty
od 15,51 zł
brutto / opak
