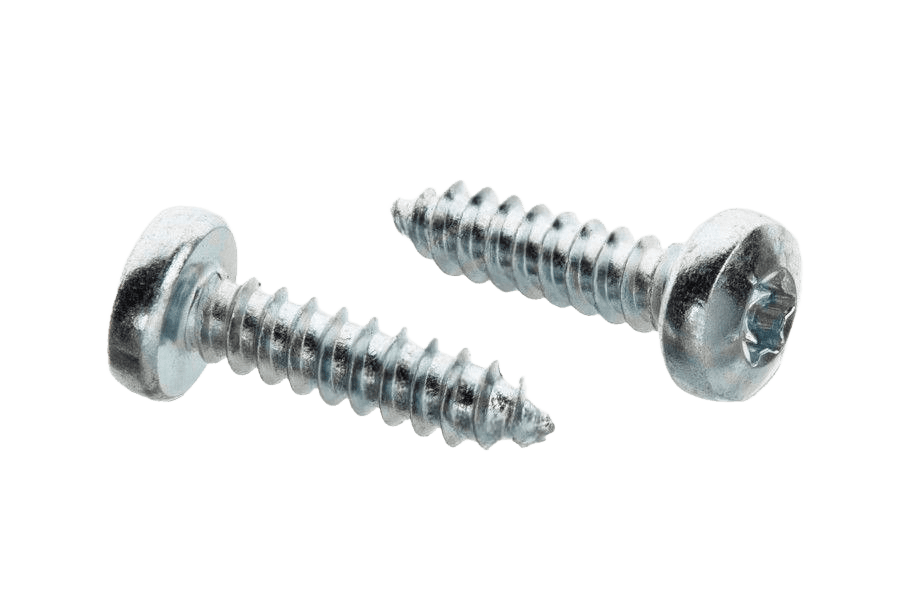

Blachowkręt ISO 14585 C, ocynk biały, gniazdo Torx
ISO 14585 CISO 14585 C
OznaczenieISO 14585 C · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Napęd
- Torx (Tx)
- Układ rozmiaru
- inny
Wybierz rozmiar
średnica × długość10 wariantów normy · 10 w tym wykonaniu| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 9,5 | 13 | 16 | 19 |
|---|---|---|---|---|
| ST 3,5 | Rozmiar ST 3,5, Długość 19: nie ma w normie | |||
| ST 4,2 | ||||
| ST 4,8 | Rozmiar ST 4,8, Długość 9,5: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 14585 Ckarta katalogowa
karta katalogowaBlachowkręt — wymiary i warunki techniczne wg ISO 14585 C
Wymiary i warunki techniczne wg ISO 14585 C
Karta normy ISO 14585 CWymiary
wszystkie wartości w mm| d(nom) | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|
| Pskok gwintu | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 |
| dk(max=nom) | 5,6 | 7 | 8 | 9,5 | 11 | 12 |
| dk(min) | 5,3 | 6,64 | 7,64 | 9,14 | 10,57 | 11,57 |
| k(max=nom) | 2,4 | 2,6 | 3,1 | 3,7 | 4 | 4,6 |
| k(min) | 2,15 | 2,35 | 2,8 | 3,4 | 3,7 | 4,3 |
| Trozmiar gniazda sześciokarbowego (Torx) | 10 | 15 | 20 | 25 | 25 | 30 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- drozmiar gwintu samogwintującego (oznaczenie ST wg ISO 1478)
- dk — średnica łba
- k — wysokość łba
- dk, k — wymiar maksymalny = nominalny (odchyłka górna 0)
Wymagania i powołane normy międzynarodowe
8 pozycjiMateriał
- Stal zgodnie z ISO 2702
Gwint
- Norma
- ISO 1478
Własności mechaniczne
- Norma
- ISO 2702
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie
- Bez powłoki
- Powłoki elektrolityczne
- wg ISO 4042
Odbiór
- Procedurę odbioru określono w ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania wkręta samogwintującego z łbem walcowym wypukłym, z gniazdem sześciokarbowym, z gwintem ST3,5, długości nominalnej l = 16 mm, z zakończeniem stożkowym typ C:
Wkręt samogwintujący ISO 14585 – ST3,5 x 16 – COpis
Blachowkręt wg normy ISO 14585 C. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępne warianty: ST 3,5x 9,5, ST 3,5x13, ST 3,5x16, ST 4,2x 9,5, ST 4,2x13, ST 4,2x16, ST 4,2x19, ST 4,8x13, ST 4,8x16, ST 4,8x19.
Specyfikacja produktu
5 pozycji| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Napęd | Torx (Tx) |
| Układ rozmiaru | inny |
| Norma | ISO 14585 C |
| Rodzaj | Blachowkręt |
ISO 14585 C · 10 wariantów
