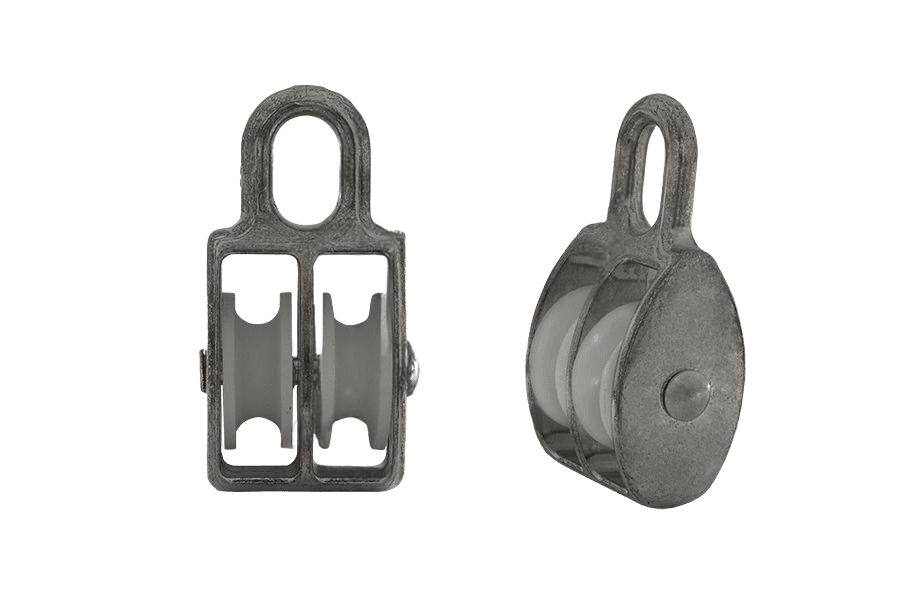

Bloczek do lin podwójny AN 111, bez powłoki
AN 111AN 111
Zdjęcie 1 z 2
OznaczenieAN 111 · Ocynk galwaniczny biały (oc.B)
Opis
Dostępny asortyment: w rozmiarach od 30 do 40 mm.
Dane techniczne
2 warianty| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 111 |
| Rodzaj | Bloczek do lin podwójny |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 588 g |
| Waga 1 szt | 118 g |
AN 111karta katalogowa
karta katalogowaBloczek do lin podwójny AN 111, bez powłoki — wymiary i warunki techniczne wg AN 111
Wymiary i warunki techniczne wg AN 111
Karta normy AN 111Wymiary
wszystkie wartości w mm| Wymiar nominalny | a | Ød | l | s | Na linę Ø |
|---|---|---|---|---|---|
| 15 | 5 | 15 | 49 | 10 | 5 |
| 20 | 6 | 20 | 59 | 11 | 6 |
| 25 | 7 | 25 | 67 | 12 | 7 |
| 30 | 8 | 30 | 75 | 14 | 8 |
| 40 | 10 | 40 | 88 | 16 | 10 |
| 50 | 12 | 50 | 109 | 17 | 12 |
- a
- szerokość osi mocowania kółek, mm
- Ød
- średnica kółka, mm
- l
- całkowita długość bloczka, mm
- s
- szerokość otworu montażowego (ucha zawiesia), mm
| Wymiar nominalny | 15 | 20 | 25 | 30 | 40 | 50 |
|---|---|---|---|---|---|---|
| aszerokość osi mocowania kółek, mm | 5 | 6 | 7 | 8 | 10 | 12 |
| Ødśrednica kółka, mm | 15 | 20 | 25 | 30 | 40 | 50 |
| lcałkowita długość bloczka, mm | 49 | 59 | 67 | 75 | 88 | 109 |
| sszerokość otworu montażowego (ucha zawiesia), mm | 10 | 11 | 12 | 14 | 16 | 17 |
| Na linę Ø | 5 | 6 | 7 | 8 | 10 | 12 |
Kolumna 30 odpowiada wybranemu wariantowi Bloczek do lin podwójny AN 111 30, bez powłoki.
- Wymiar nominalny — nominalna średnica kółka (Ø d), mm
- Na linę Ø — maksymalna zalecana średnica liny, mm
Materiał i wykonanie
4 pozycjeKorpus
- Materiał
- stal niestopowa (węglowa) wg EN 10025
- Wykonanie
- odlewanie
- Wykończenie / powłoka
- cynk galwaniczny A2K, min. 5 µm, Cr3+, wg ISO 4042
Kółko
- Materiał
- nylon (naturalny)
Uwagi
Bloczki linowe to elementy osprzętu wielu urządzeń podnośnikowych. Wykonane są z odlewanego ze stali korpusu oraz nylonowego kółka. Ze względu na nieokreślony udźwig bloczki powinny być stosowane przy przenoszeniu nieznacznych ciężarów oraz bez transportu nad głową. Dlatego przed użyciem należy przeprowadzić próbę wytrzymałościową.
Oznaczanie
przykład zapisuPrzykład oznaczania bloczka podwójnego o wielkości nominalnej Ø d = 20 mm (średnica kółka), przeznaczonego na linę Ø 6 mm:
Bloczek podwójny AN 111 - 20
