AN 109karta katalogowa

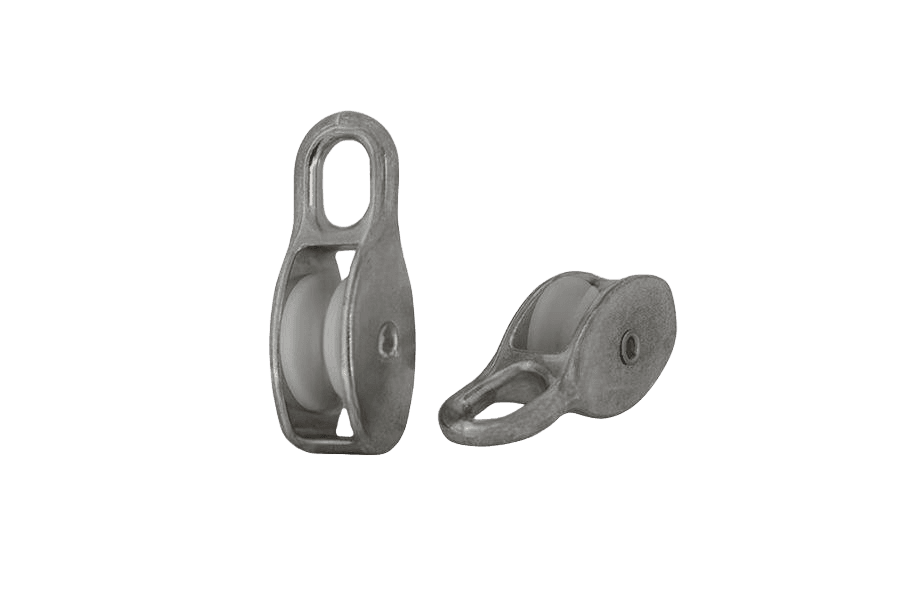

Bloczek do lin pojedynczy
Wymiary i warunki techniczne wg AN 109
Wymiary (mm)
| Wymiar nom. (Ø d) | 15 | 20 | 25 | 30 | 40 | 50 |
|---|---|---|---|---|---|---|
| a | 5 | 6 | 7 | 8 | 10 | 10 |
| Ø d | 15 | 20 | 25 | 30 | 40 | 50 |
| l | 49 | 59 | 67 | 75 | 88 | 109 |
| s | 10 | 11 | 12 | 14 | 16 | 17 |
| Na linę Ø | 5 | 6 | 7 | 8 | 10 | 12 |
Wymiar nom. — oznaczenie wielkości nominalnej bloczka, liczbowo równe średnicy kółka Ø da — szerokość szczeliny dolnej (przelot liny) w korpusieØ d — średnica kółka (koła bloczka)l — długość całkowita bloczkas — szerokość szczeliny górnej (ucho zawiesia)Na linę Ø — zalecana maks. średnica liny współpracującej z danym rozmiarem
Materiał i wykończenie
Korpus
| Materiał | stal niestopowa (węglowa) wg EN 10025 |
|---|---|
| Wykonanie | odlewanie |
| Wykończenie / powłoka | cynk galwaniczny A2K, 5 µm, Cr3+, wg ISO 4042 |
Kółko
| Materiał | nylon (naturalny) |
|---|
Oznaczanie
Bloczki linowe to elementy osprzętu wielu urządzeń podnośnikowych. Wykonane są z odlewanego ze stali korpusu oraz nylonowego kółka. Ze względu na nieokreślony udźwig bloczki powinny być stosowane przy przenoszeniu nieznacznych ciężarów oraz bez transportu nad głową. Dlatego przed użyciem należy przeprowadzić próbę wytrzymałościową.
Przykład oznaczania bloczka pojedynczego o wielkości nominalnej d = 20 (średnica kółka) przeznaczonego na linę Ø 6:
Bloczek pojedynczy AN 109 - 20.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 109 |
| Rodzaj | Bloczek do lin pojedynczy |
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | średnica (mm) |
| Napęd | do liny 10mm |
