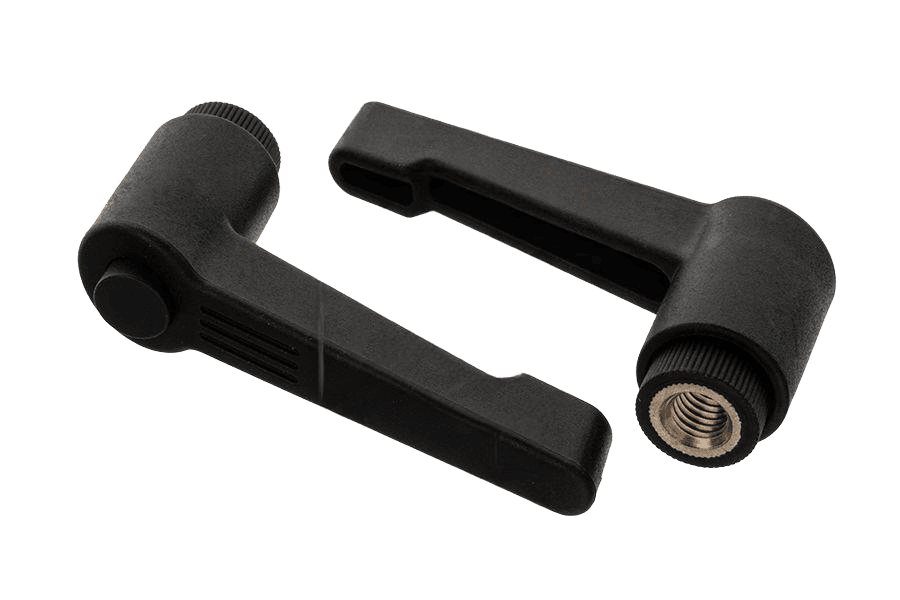

Dźwignia nast.wkł.gwint. AN 556, poliamid PA6
AN 556AN 556
Zdjęcie 1 z 2
OznaczenieAN 556 · tworzywo / guma
- Materiał wyrobu
- tworzywo / guma
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
zakres × rozmiar2 warianty normy · 2 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
| ↓ \ →Rozmiar →Zakres ↓ | M8 | M10 |
|---|---|---|
| 65 | Zakres 65, Rozmiar M10: nie ma w normie | |
| 80 | Zakres 80, Rozmiar M8: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 556karta katalogowa
karta katalogowaDźwignia nast.wkł.gwint. AN 556, poliamid PA6 — wymiary i warunki techniczne wg AN 556
Wymiary i warunki techniczne wg AN 556
Karta normy AN 556Wymiary
wszystkie wartości w mm| Ød1(nom) | L | R | H | ØD | Ød2 | h |
|---|---|---|---|---|---|---|
| M4 | 50 | 42 | 34,9 | 16 | 12 | 26,5 |
| M5 | 50 | 42 | 34,9 | 16 | 12 | 26,5 |
| M6 | 50 | 42 | 34,9 | 16 | 12 | 26,5 |
| M6 | 75 | 65 | 49,7 | 20 | 15 | 36 |
| M8 | 75 | 65 | 49,7 | 20 | 15 | 36 |
| M8 | 92,5 | 80 | 63,1 | 25 | 20 | 46 |
| M10 | 92,5 | 80 | 63,1 | 25 | 20 | 46 |
| M12 | 92,5 | 80 | 63,1 | 25 | 20 | 46 |
- L
- długość całkowita dźwigni
- R
- zasięg (odległość od osi gwintu do końca dźwigni)
- H
- wysokość całkowita
- ØD
- średnica oczka (pierścienia) dźwigni
- Ød2
- średnica kołnierza sześciokątnego
- h
- wysokość do podstawy kołnierza gwintu
| Ød1(nom) | M4 | M5 | M6 | M6 | M8 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|---|
| Ldługość całkowita dźwigni | 50 | 50 | 50 | 75 | 75 | 92,5 | 92,5 | 92,5 |
| Rzasięg (odległość od osi gwintu do końca dźwigni) | 42 | 42 | 42 | 65 | 65 | 80 | 80 | 80 |
| Hwysokość całkowita | 34,9 | 34,9 | 34,9 | 49,7 | 49,7 | 63,1 | 63,1 | 63,1 |
| ØDśrednica oczka (pierścienia) dźwigni | 16 | 16 | 16 | 20 | 20 | 25 | 25 | 25 |
| Ød2średnica kołnierza sześciokątnego | 12 | 12 | 12 | 15 | 15 | 20 | 20 | 20 |
| hwysokość do podstawy kołnierza gwintu | 26,5 | 26,5 | 26,5 | 36 | 36 | 46 | 46 | 46 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ød1gwint wewnętrzny dźwigni (rozmiar nominalny); ten sam gwint może występować w dwóch wielkościach obudowy (patrz różne wartości L/R w kolumnach)
Materiał i kolor
3 pozycje| Materiał | Poliamid wzmocniony |
|---|---|
| Wkładka gwintowa | mosiądz |
| Kolor | czarny RAL 9005 |
Oznaczanie
przykład zapisuPrzykład oznaczania dźwigni zaciskowej z gwintem wewnętrznym d1 = M10, długości dźwigni L = 76 mm, z poliamidu PA6:
Dźwignia zaciskowa AN 556 – 10 – 76 PA6Specyfikacja produktu
4 pozycje| Materiał wyrobu | tworzywo / guma |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 556 |
| Rodzaj | Dźwignia nast.wkł.gwint. |
AN 556 · 2 warianty
od 101,04 zł
brutto / opak
