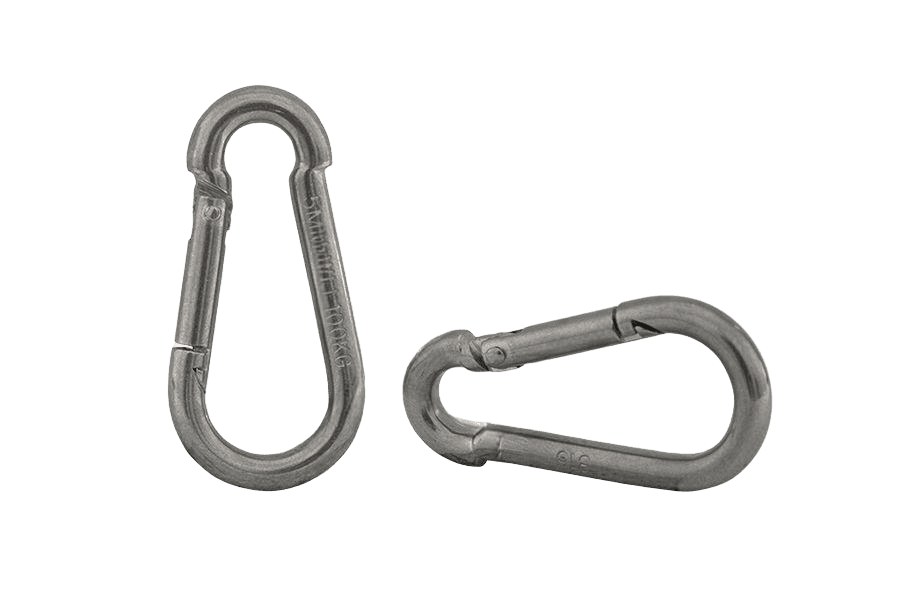

Karabińczyk strażacki ~DIN 5299 C, stal kwasoodporna A4
DIN 5299 CDIN 5299 C
OznaczenieDIN 5299 C · stal nierdzewna A4
Opis
Karabińczyk strażacki na wzór normy DIN 5299 C, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym.
Dostępny asortyment: w rozmiarach od 5 do 10 mm i długościach 50–100 mm. W ofercie również w wykonaniu ocynkowanym.
Dane techniczne
4 warianty| Materiał wyrobu | stal nierdzewna A4 |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 5299 C |
| Rodzaj | Karabińczyk strażacki |
| Klasa / materiał | Stal nierdzewna A4 (A4) |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 380 g |
| Waga 1 szt | 15,2 g |
DIN 5299 Ckarta katalogowa
karta katalogowaKarabińczyk strażacki — wymiary i warunki techniczne wg DIN 5299 C
Wymiary i warunki techniczne wg DIN 5299 C
Karta normy DIN 5299 CWymiary
wszystkie wartości w mm| l × d3 | Ød1 | Ød3 | f | l | m |
|---|---|---|---|---|---|
| 40×4* | 6,5 | 4 | 4 | 40 | 6 |
| 50×5 | 8 | 5 | 4 | 50 | 7 |
| 60×6 | 9 | 6 | 6 | 60 | 8 |
| 80×8 | 12 | 8 | 8 | 80 | 10 |
| 100×10 | 15 | 10 | 10 | 100 | 11 |
| 120×11 | 18 | 11 | 11 | 120 | 16 |
| 140×12 | 20 | 12 | 14 | 140 | 19 |
| 160×13 | 22 | 13 | 16 | 160 | 23,0 |
| 180×14 | 22 | 14 | 16 | 180 | 33 |
- Ød1
- średnica główki (górnego oczka)
- Ød3
- średnica drutu (rozmiar)
- f
- rozwarcie (szerokość otwarcia zamka)
- l
- długość całkowita
- m
- szerokość korpusu
| l × d3 | 40×4* | 50×5 | 60×6 | 80×8 | 100×10 | 120×11 | 140×12 | 160×13 | 180×14 |
|---|---|---|---|---|---|---|---|---|---|
| Ød1średnica główki (górnego oczka) | 6,5 | 8 | 9 | 12 | 15 | 18 | 20 | 22 | 22 |
| Ød3średnica drutu (rozmiar) | 4 | 5 | 6 | 8 | 10 | 11 | 12 | 13 | 14 |
| frozwarcie (szerokość otwarcia zamka) | 4 | 4 | 6 | 8 | 10 | 11 | 14 | 16 | 16 |
| ldługość całkowita | 40 | 50 | 60 | 80 | 100 | 120 | 140 | 160 | 180 |
| mszerokość korpusu | 6 | 7 | 8 | 10 | 11 | 16 | 19 | 23,0 | 33 |
Kolumna 5 odpowiada wybranemu wariantowi Karabińczyk strażacki ~DIN 5299 C 50x5, stal kwasoodporna A4.
- …*wymiar nie ujęty w normie
- l × d3 — oznaczenie wielkości (długość × średnica drutu)
Materiał i powłoka
4 pozycje| Stal niestopowa (węglowa) | np. Q235, Q195, SAE1006, C15, S235 — wg wyboru producenta |
|---|---|
| Stal kwasoodporna | A4 wg ISO 3506-1 |
| Inne stale | po uzgodnieniu |
| Powłoka ochronna | powłoki galwaniczne wg ISO 4042 |
Oznaczanie
przykład zapisuNie wolno stosować tam, gdzie występują wymagania bezpieczeństwa, np. do podnoszenia ładunków, transportu ładunków nad głowami, jako środek ochrony indywidualnej przed upadkiem z wysokości itp. Podane WLL dotyczy wyłącznie obciążeń statycznych; przy obciążeniach dynamicznych należy uwzględnić dodatkowy współczynnik bezpieczeństwa.
Przeznaczenie:Wykonania DIN 5299 C
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Karabińczyk strażacki ~DIN 5299 C, stal kwasoodporna A4stal nierdzewna A4to wykonanie | stal nierdzewna A4 | — |
| Karabińczyk strażacki ~DIN 5299 C, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
