AN 106karta katalogowa

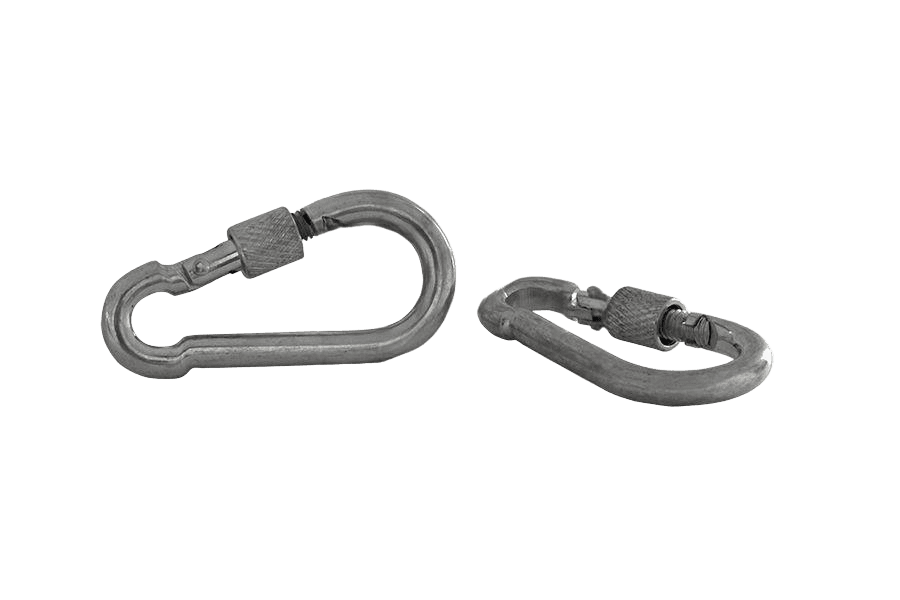

Karabińczyk straż. z nakr.
Wymiary i warunki techniczne wg AN 106
Wymiary (mm)
| Oznaczenie (l × Ød3) | 60x6 | 80x8 | 100x10 | 120x11 |
|---|---|---|---|---|
| Ød1 | 9 | 12 | 15 | 18 |
| Ød3 | 6 | 8 | 10 | 11 |
| f | 6 | 8 | 10 | 11 |
| l | 60 | 80 | 100 | 120 |
| m | 8 | 10 | 11 | 16 |
Ød1 — średnica zewnętrzna górnego oczka (ucha zawiesia)Ød3 — średnica pręta karabińczyka; wielkość nominalna (rozmiar)f — rozwarcie otworu wejściowego (szerokość zapadki)l — długość całkowitam — szerokość zapadki z nakrętką blokującą
Materiał i powłoka
Materiał
| Stal niestopowa (węglowa) | np. Q235, Q195, SAE1006, C15, S235 — wg wyboru producenta |
|---|---|
| Stal kwasoodporna | A4 wg ISO 3506-1 |
| Inne stale | po uzgodnieniu |
Powłoka
| Powłoka ochronna | powłoki galwaniczne wg ISO 4042, np. A2K, min. 5 µm, Cr3+ |
|---|
Oznaczanie
Przeznaczenie: elementy do nieodpowiedzialnych zastosowań ogólnych, np. zakończenia lin, łańcuchów gospodarczych, napinania siatek. Nie wolno stosować, gdzie obowiązują wymagania bezpieczeństwa, np. do podnoszenia i transportu ładunków nad głowami lub jako środek ochrony indywidualnej przed upadkiem z wysokości. Podane WLL dotyczy tylko obciążeń statycznych — przy obciążeniach dynamicznych należy uwzględnić dodatkowy współczynnik bezpieczeństwa.
Przykład oznaczania karabińczyka z nakrętką o wielkości nominalnej (długości) l = 80 mm, wykonanego ze stali węglowej St:
Karabińczyk AN 106 - 80 - St
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 106 |
| Rodzaj | Karabińczyk straż. z nakr. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
