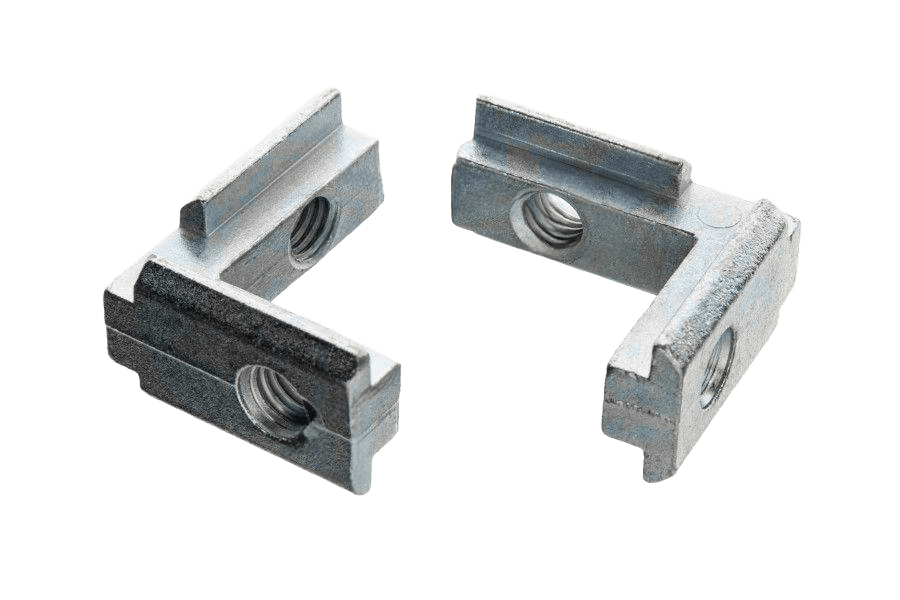

Kątownik wewnętrzny do profili aluminiowych N10 N 10- AN 630, ocynk biały
AN 630AN 630
Zdjęcie 1 z 2
OznaczenieAN 630 · 40×40 · Ocynk galwaniczny biały (oc.B)
AN 630karta katalogowa
karta katalogowaKątownik wewnętrzny do profili aluminiowych N10 N 10- AN 630, ocynk biały — wymiary i warunki techniczne wg AN 630
Wymiary i warunki techniczne wg AN 630
Karta normy AN 630Wymiary
wszystkie wartości w mm| Szerokość profilu (mm) | 20 | 30 | 40 |
|---|---|---|---|
| rowekszerokość rowka profilu (system oznaczeń N) | 6 | 8 | 10 |
| adługość ramienia dolnego łącznika | 21 | 21 | 32 |
| bwysokość ramienia bocznego łącznika | 21 | 30 | 38 |
| dgwint otworu montażowego | M5 | M6 | M8 |
| sszerokość główki stopki blokującej się w kanale profilu | 11 | 16 | 19 |
| tszerokość szyjki stopki wchodzącej w rowek profilu (odpowiada wymiarowi rowka) | 6 | 8 | 10 |
Kolumna 40 odpowiada wybranemu wariantowi 40×40.
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 630 · 40×40 · Ocynk galwaniczny biały (oc.B)Opis
Kątownik wewnętrzny do profili aluminiowych N10 wg normy AN 630. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny wariant: 40x40.
Specyfikacja produktu
8 pozycji| Wymiar 1 | 40 |
|---|---|
| Wymiar 2 | 40 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Norma | AN 630 |
| Wysokość | 40 |
| Ilość w opakowaniu | 20 szt |
| Waga opakowania | 860 g |
| Waga 1 szt | 43 g |
Wykonania AN 630
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Kątownik wewnętrzny do profili aluminiowych N10 N 10- AN 630, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Kątownik wewnętrzny do profili aluminiowych N 8 N 8- AN 630, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Kątownik wewnętrzny do profili aluminiowych N 6 N 6- AN 630, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantAN 630 · Ocynk galwaniczny biały (oc.B)
40×40139,84 zł / opak
40×40 · 20 szt.20 szt. · 6,99 zł brutto / szt. · dostępne
