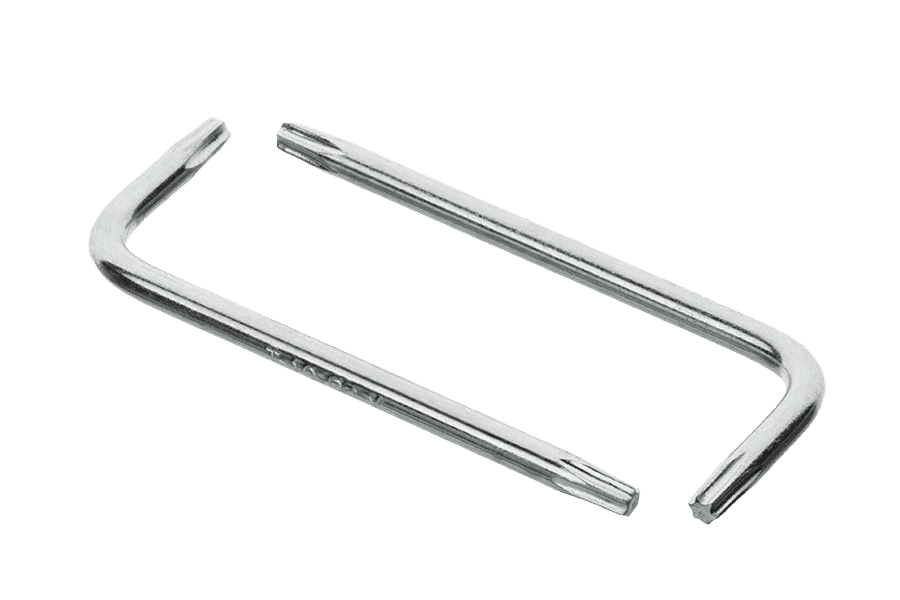

Kluczyk sześciokarbowy AN 144, ocynk biały
AN 144AN 144
Zdjęcie 1 z 2
OznaczenieAN 144 · Ocynk galwaniczny biały (oc.B)
Opis
Kluczyk sześciokarbowy wg normy AN 144. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępne warianty: Tx 10, Tx 15, Tx 20, Tx 25, Tx 30, Tx 40.
Dane techniczne
6 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Norma | AN 144 |
| Rodzaj | Kluczyk sześciokarbowy |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 350 g |
| Waga 1 szt | 3,5 g |
AN 144karta katalogowa

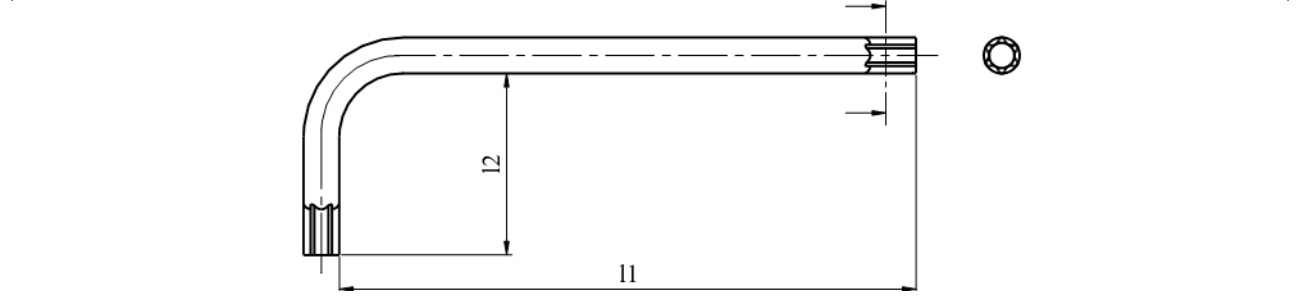

karta katalogowaKluczyk sześciokarbowy AN 144, ocynk biały — wymiary i warunki techniczne wg AN 144
Wymiary i warunki techniczne wg AN 144
Karta normy AN 144Wymiary
wszystkie wartości w mm| Wielkość | l1 | l2 |
|---|---|---|
| Tx10 | 48 | 17 |
| Tx15 | 53 | 18 |
| Tx20 | 58 | 19 |
| Tx25 | 65 | 20 |
| Tx30 | 80 | 24 |
| Tx40 | 90 | 26 |
| Tx45 | 102 | 28 |
- l1
- długość dłuższego ramienia
- l2
- długość krótszego ramienia
| Wielkość | Tx10 | Tx15 | Tx20 | Tx25 | Tx30 | Tx40 | Tx45 |
|---|---|---|---|---|---|---|---|
| l1długość dłuższego ramienia | 48 | 53 | 58 | 65 | 80 | 90 | 102 |
| l2długość krótszego ramienia | 17 | 18 | 19 | 20 | 24 | 26 | 28 |
Kolumna Tx 10 odpowiada wybranemu wariantowi Kluczyk sześciokarbowy AN 144 Tx 10, ocynk biały.
- Wielkośćrozmiar gniazda sześciokarbowego (Tx / Torx)
Wykonanie
3 pozycje| Zastosowanie | do gniazd sześciokarbowych (Torx) |
|---|---|
| Trzpień | ocynk galwaniczny biały |
| Część robocza | Torx |
Oznaczanie
przykład zapisuPrzykład oznaczania klucza trzpieniowego do gniazd sześciokarbowych (Torx) krótkiego Tx20:
Klucz AN 144 – Tx20
