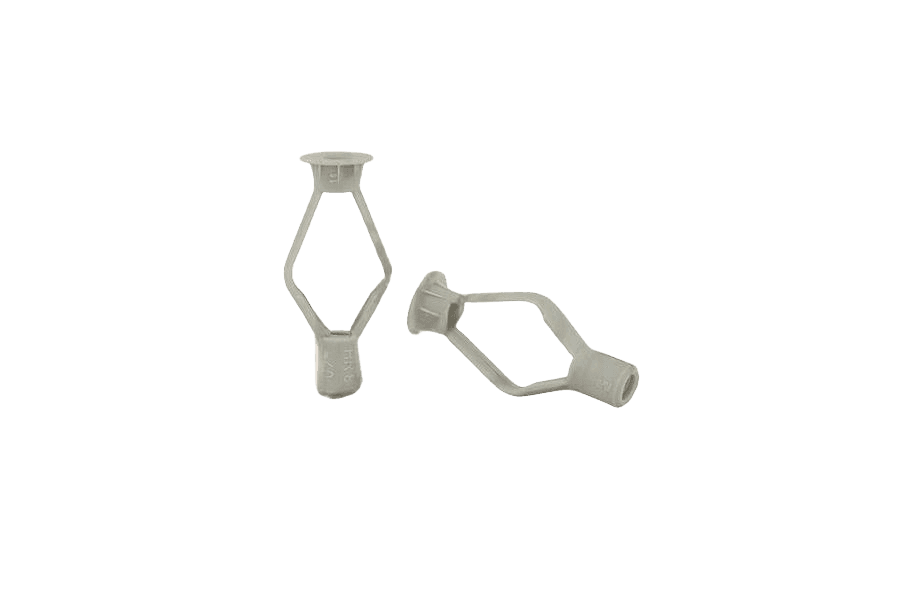

AN 302karta katalogowa
Kołek rozp.do pł. gips.
Wymiary i warunki techniczne wg AN 302
Oznaczanie
Zastosowanie
Kołki rozporowe nylonowe przeznaczone są do mocowania elementów w sufitach i ścianach z pustymi przestrzeniami, jak płyty gipsowo-kartonowe. Konstrukcja kołka umożliwia „rozłożenie się” w pustej przestrzeni. Ząbki w kołnierzu uniemożliwiają obrót kołka podczas montażu.
Wraz z kołkami należy stosować wkręty z gwintem do drewna.
Wymiary (mm)wybrany rozmiar: HR 8x40
| Wielkość | 8x40 |
|---|---|
| d | 4 |
| l | 40 |
| d1 | 8 |
| k | 8 |
| d2 | 12 |
| dw | 4 |
| lw | 48 |

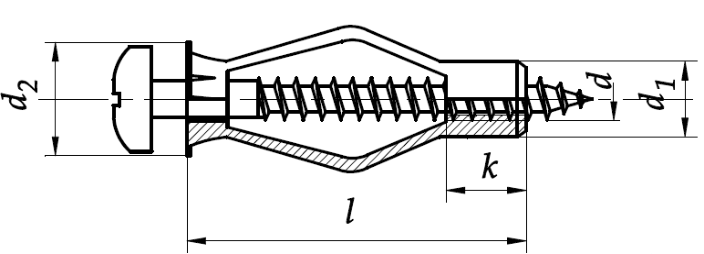

Wielkość — oznaczenie rozmiaru: Ø trzpienia (d1) x długość (l), w mmd — średnica otworu na wkręt (rdzeń kołka)l — długość kołkad1 — średnica zewnętrzna trzpienia kołkak — szerokość kołnierzad2 — średnica kołnierzadw — zalecana średnica wkrętulw — zalecana długość wkrętu
Przykład oznaczania kołka rozporowego nylonowego do płyt gipsowo-kartonowych:
Kołek AN 302
Przykład oznaczania kołka rozporowego nylonowego do płyt gipsowo-kartonowych z wkrętem:
Kołek AN 302 z wkrętem
Montaż
- Ostrożnie wywiercić otwór montażowy w płycie gipsowej.
- Przecisnąć kołek przez otwór do pustej przestrzeni.
- Dobrać wkręt o odpowiedniej długości, uwzględniając grubość montowanego elementu (np. dla montowanej płyty o gr. 20 mm długość wkrętu wynosi 48+20=68 mm).
- Wkręcić wkręt w kołek, powodując rozparcie kołka w pustej przestrzeni.
Montaż — etapy

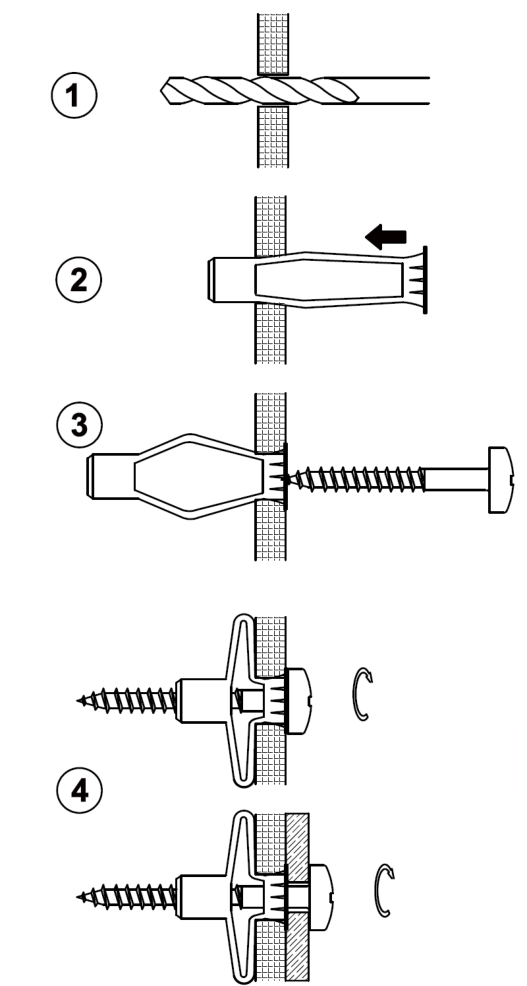

1. wiercenie otworu — 2. wprowadzenie kołka do otworu — 3. wkręcanie wkrętu — 4. rozparcie kołka w pustej przestrzeni
Kołek z wkrętem
Ten sam kołek z zamontowanym wkrętem
Specyfikacja produktu
| Gwint | HR 8x40 |
|---|---|
| Norma | AN 302 |
| Rodzaj | Kołek rozp.do pł. gips. |
| Długość | 40 |
| Rozmiar | 8 |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 79,5 g |
| Waga 1 szt | 1,59 g |
