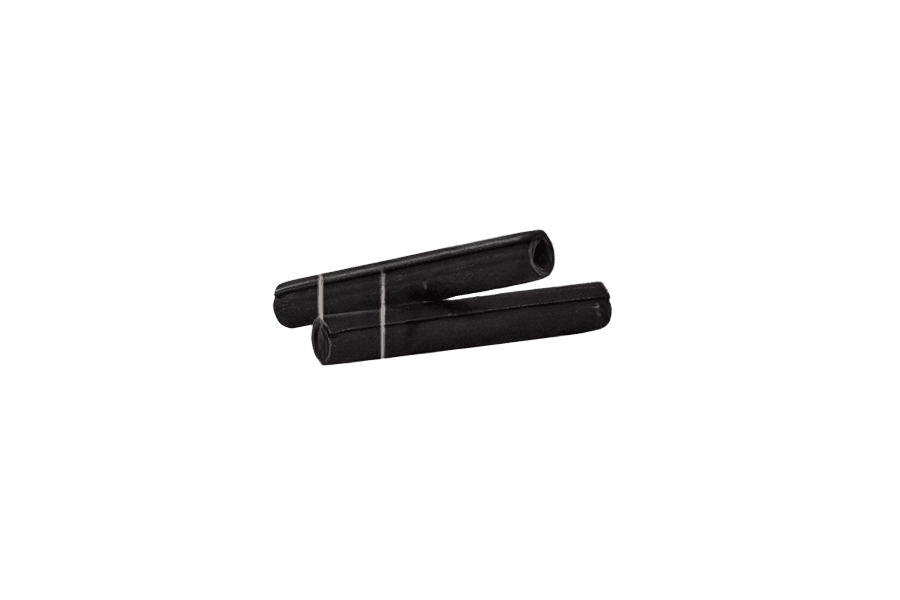

Kołek sprężysty zwijany ISO 8750, bez powłoki
ISO 8750ISO 8750normy powiązane DIN 8750 · DIN 7343 · PN 85029
Zdjęcie 1 z 2
OznaczenieISO 8750 · Bez powłoki (surowe)
- Pokrycie
- Bez powłoki (surowe)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość85 wariantów normy · 85 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 6–16 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2s 0,17 | Rozmiar 2, Długość 6: nie ma w normie | Rozmiar 2, Długość 16: nie ma w normie | Rozmiar 2, Długość 18: nie ma w normie | Rozmiar 2, Długość 20: nie ma w normie | Rozmiar 2, Długość 22: nie ma w normie | Rozmiar 2, Długość 24: nie ma w normie | Rozmiar 2, Długość 26: nie ma w normie | Rozmiar 2, Długość 28: nie ma w normie | Rozmiar 2, Długość 30: nie ma w normie | Rozmiar 2, Długość 32: nie ma w normie | Rozmiar 2, Długość 35: nie ma w normie | Rozmiar 2, Długość 40: nie ma w normie | Rozmiar 2, Długość 45: nie ma w normie | Rozmiar 2, Długość 50: nie ma w normie | Rozmiar 2, Długość 55: nie ma w normie | Rozmiar 2, Długość 60: nie ma w normie | Rozmiar 2, Długość 70: nie ma w normie | Rozmiar 2, Długość 80: nie ma w normie | ||||
| 2,5s 0,21 | Rozmiar 2,5, Długość 6: nie ma w normie | Rozmiar 2,5, Długość 14: nie ma w normie | Rozmiar 2,5, Długość 18: nie ma w normie | Rozmiar 2,5, Długość 20: nie ma w normie | Rozmiar 2,5, Długość 22: nie ma w normie | Rozmiar 2,5, Długość 24: nie ma w normie | Rozmiar 2,5, Długość 26: nie ma w normie | Rozmiar 2,5, Długość 28: nie ma w normie | Rozmiar 2,5, Długość 30: nie ma w normie | Rozmiar 2,5, Długość 32: nie ma w normie | Rozmiar 2,5, Długość 35: nie ma w normie | Rozmiar 2,5, Długość 40: nie ma w normie | Rozmiar 2,5, Długość 45: nie ma w normie | Rozmiar 2,5, Długość 50: nie ma w normie | Rozmiar 2,5, Długość 55: nie ma w normie | Rozmiar 2,5, Długość 60: nie ma w normie | Rozmiar 2,5, Długość 70: nie ma w normie | Rozmiar 2,5, Długość 80: nie ma w normie | ||||
| 3s 0,25 | Rozmiar 3, Długość 32: nie ma w normie | Rozmiar 3, Długość 35: nie ma w normie | Rozmiar 3, Długość 40: nie ma w normie | Rozmiar 3, Długość 45: nie ma w normie | Rozmiar 3, Długość 50: nie ma w normie | Rozmiar 3, Długość 55: nie ma w normie | Rozmiar 3, Długość 60: nie ma w normie | Rozmiar 3, Długość 70: nie ma w normie | Rozmiar 3, Długość 80: nie ma w normie | |||||||||||||
| 4s 0,33 | Rozmiar 4, Długość 6: nie ma w normie | Rozmiar 4, Długość 8: nie ma w normie | Rozmiar 4, Długość 32: nie ma w normie | Rozmiar 4, Długość 35: nie ma w normie | Rozmiar 4, Długość 45: nie ma w normie | Rozmiar 4, Długość 50: nie ma w normie | Rozmiar 4, Długość 55: nie ma w normie | Rozmiar 4, Długość 60: nie ma w normie | Rozmiar 4, Długość 70: nie ma w normie | Rozmiar 4, Długość 80: nie ma w normie | ||||||||||||
| 5s 0,42 | Rozmiar 5, Długość 6: nie ma w normie | Rozmiar 5, Długość 8: nie ma w normie | Rozmiar 5, Długość 10: nie ma w normie | Rozmiar 5, Długość 14: nie ma w normie | Rozmiar 5, Długość 18: nie ma w normie | Rozmiar 5, Długość 55: nie ma w normie | Rozmiar 5, Długość 70: nie ma w normie | Rozmiar 5, Długość 80: nie ma w normie | ||||||||||||||
| 6s 0,5 | Rozmiar 6, Długość 6: nie ma w normie | Rozmiar 6, Długość 8: nie ma w normie | Rozmiar 6, Długość 10: nie ma w normie | Rozmiar 6, Długość 12: nie ma w normie | Rozmiar 6, Długość 14: nie ma w normie | Rozmiar 6, Długość 18: nie ma w normie | Rozmiar 6, Długość 55: nie ma w normie | Rozmiar 6, Długość 80: nie ma w normie | ||||||||||||||
| 8s 0,67 | Rozmiar 8, Długość 6: nie ma w normie | Rozmiar 8, Długość 8: nie ma w normie | Rozmiar 8, Długość 10: nie ma w normie | Rozmiar 8, Długość 12: nie ma w normie | Rozmiar 8, Długość 14: nie ma w normie | Rozmiar 8, Długość 16: nie ma w normie | Rozmiar 8, Długość 18: nie ma w normie | Rozmiar 8, Długość 20: nie ma w normie | Rozmiar 8, Długość 22: nie ma w normie | Rozmiar 8, Długość 45: nie ma w normie | Rozmiar 8, Długość 80: nie ma w normie | |||||||||||
| 10s 0,84 | Rozmiar 10, Długość 6: nie ma w normie | Rozmiar 10, Długość 8: nie ma w normie | Rozmiar 10, Długość 10: nie ma w normie | Rozmiar 10, Długość 12: nie ma w normie | Rozmiar 10, Długość 14: nie ma w normie | Rozmiar 10, Długość 16: nie ma w normie | Rozmiar 10, Długość 18: nie ma w normie | Rozmiar 10, Długość 20: nie ma w normie | Rozmiar 10, Długość 22: nie ma w normie | Rozmiar 10, Długość 24: nie ma w normie | Rozmiar 10, Długość 26: nie ma w normie | Rozmiar 10, Długość 28: nie ma w normie | Rozmiar 10, Długość 55: nie ma w normie | Rozmiar 10, Długość 70: nie ma w normie | Rozmiar 10, Długość 80: nie ma w normie | |||||||
| 12s 1 | Rozmiar 12, Długość 6: nie ma w normie | Rozmiar 12, Długość 8: nie ma w normie | Rozmiar 12, Długość 10: nie ma w normie | Rozmiar 12, Długość 12: nie ma w normie | Rozmiar 12, Długość 14: nie ma w normie | Rozmiar 12, Długość 16: nie ma w normie | Rozmiar 12, Długość 18: nie ma w normie | Rozmiar 12, Długość 20: nie ma w normie | Rozmiar 12, Długość 22: nie ma w normie | Rozmiar 12, Długość 24: nie ma w normie | Rozmiar 12, Długość 26: nie ma w normie | Rozmiar 12, Długość 28: nie ma w normie | Rozmiar 12, Długość 32: nie ma w normie | Rozmiar 12, Długość 45: nie ma w normie | Rozmiar 12, Długość 55: nie ma w normie | Rozmiar 12, Długość 70: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 8750karta katalogowa
karta katalogowaKołek sprężysty zwijany ISO 8750, bez powłoki — wymiary i warunki techniczne wg ISO 8750
Wymiary i warunki techniczne wg ISO 8750
Karta normy ISO 8750Wymiary
wszystkie wartości w mm| Ød1(nom) | Ød1(max) | Ød1(min) | Ød2 | a | s |
|---|---|---|---|---|---|
| 0,8 | 0,91 | 0,85 | 0,75 | 0,3 | 0,07 |
| 1 | 1,15 | 1,05 | 0,95 | 0,3 | 0,08 |
| 1,2 | 1,35 | 1,25 | 1,15 | 0,4 | 0,10 |
| 1,5 | 1,73 | 1,62 | 1,4 | 0,5 | 0,13 |
| 2 | 2,25 | 2,13 | 1,9 | 0,7 | 0,17 |
| 2,5 | 2,78 | 2,65 | 2,4 | 0,7 | 0,21 |
| 3 | 3,30 | 3,15 | 2,9 | 0,9 | 0,25 |
| 3,5 | 3,84 | 3,67 | 3,4 | 1 | 0,29 |
| 4 | 4,4 | 4,2 | 3,9 | 1,1 | 0,33 |
| 5 | 5,50 | 5,25 | 4,85 | 1,3 | 0,42 |
| 6 | 6,50 | 6,25 | 5,85 | 1,5 | 0,5 |
| 8 | 8,63 | 8,3 | 7,8 | 2,0 | 0,67 |
| 10 | 10,80 | 10,35 | 9,75 | 2,5 | 0,84 |
| 12 | 12,85 | 12,4 | 11,7 | 3 | 1 |
| 14 | 14,95 | 14,45 | 13,6 | 3,5 | 1,2 |
| 16 | 17,00 | 16,65 | 15,6 | 4 | 1,3 |
| 20 | 21,1 | 20,4 | 19,6 | 4,5 | 1,7 |
- Ød2
- średnica zewnętrzna kołka na długości fazy wprowadzającej a, na obu końcach
- a
- długość fazy wprowadzającej
- s
- grubość ścianki (materiału) zwiniętego kołka
| Ød1(nom) | 0,8 | 1 | 1,2 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød1(max) | 0,91 | 1,15 | 1,35 | 1,73 | 2,25 | 2,78 | 3,30 | 3,84 | 4,4 | 5,50 | 6,50 | 8,63 | 10,80 | 12,85 | 14,95 | 17,00 | 21,1 |
| Ød1(min) | 0,85 | 1,05 | 1,25 | 1,62 | 2,13 | 2,65 | 3,15 | 3,67 | 4,2 | 5,25 | 6,25 | 8,3 | 10,35 | 12,4 | 14,45 | 16,65 | 20,4 |
| Ød2średnica zewnętrzna kołka na długości fazy wprowadzającej a, na obu końcach | 0,75 | 0,95 | 1,15 | 1,4 | 1,9 | 2,4 | 2,9 | 3,4 | 3,9 | 4,85 | 5,85 | 7,8 | 9,75 | 11,7 | 13,6 | 15,6 | 19,6 |
| adługość fazy wprowadzającej | 0,3 | 0,3 | 0,4 | 0,5 | 0,7 | 0,7 | 0,9 | 1 | 1,1 | 1,3 | 1,5 | 2,0 | 2,5 | 3 | 3,5 | 4 | 4,5 |
| sgrubość ścianki (materiału) zwiniętego kołka | 0,07 | 0,08 | 0,10 | 0,13 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,42 | 0,5 | 0,67 | 0,84 | 1 | 1,2 | 1,3 | 1,7 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ød1(max), Ød1(min), Ød2 — wymiary przed montażem (kołek w stanie swobodnym, przed wprowadzeniem do otworu)
- Otwór pod kołek: średnica = Ød1 nominalne, klasa dokładności H12 wg ISO 286-2 (H10 dla Ød1 ≤ 1,2 mm)
Wymagania i powołane normy
8 pozycjiMateriał
- Stal (St)
- Dla wszystkich średnic: C≥0,64%, Mn≥0,60%, Si≥0,15%, Cr (dodatek opcjonalny), P≤0,04%, S≤0,05%; alternatywnie dla Ød1>12mm: C≥0,38%, Mn≥0,70%, Si≥0,20%, Cr≥0,80%, V≥0,15%, P≤0,035%, S≤0,04%. Hartować i odpuszczać do twardości Vickersa 420–545 HV, próba wg ISO 6507-1
- Stal nierdzewna A (austenityczna)
- Skład chemiczny: C≤0,15%, Mn≤2,00%, Si≤1,5%, Cr —, Ni 6–12%, P≤0,045%, S≤0,03%, Mo≤0,8%. Wykonywać przeróbką plastyczną na zimno
- Stal nierdzewna C (martenzytyczna)
- Skład chemiczny: C≥0,15%, Mn≤1,00%, Si≤1,0%, Cr 11,5–14%, Ni≤1,00%, P≤0,04%, S≤0,03%. Hartować i odpuszczać do twardości Vickersa 460–560 HV, próba wg ISO 6507-1
Wykończenie powierzchni
- Bez powłoki: kołki dostarczane po obróbce, zabezpieczone środkiem ochronnym (St) lub bez warstwy ochronnej (A/C), chyba że ustalono inaczej między odbiorcą a dostawcą
- Powłoki
- Dla kołków pokrywanych powierzchniowo należy stosować proces niepowodujący kruchości wodorowej; jeśli podczas pokrywania elektrolitycznego lub fosforanowania nastąpiło nawodorowanie, kołki powinny być jak najszybciej odwodorowane (patrz ISO 4042) — proces ten nie gwarantuje jednak całkowitego uniknięcia kruchości; wszystkie tolerancje dotyczą kołków przed nałożeniem powłoki
Wykonanie
- Kołki nie powinny wykazywać nieregularności ani innych wad; nie dopuszcza się zadziorów na kołkach
Badanie wytrzymałości na ścinanie
- Wg ISO 8749
Odbiór
- Procedura odbioru określona w ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania kołka sprężystego zwijanego zwykłego, ze stali, o średnicy nominalnej d1 = 6 mm i długości nominalnej l = 30 mm:
Kołek sprężysty ISO 8750 – 6 x 30 – StOpis
Kołek sprężysty zwijany wg normy ISO 8750 (odpowiedniki: DIN 8750, DIN 7343, PN 85029). Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od 2 do 12 mm i długościach 6–80 mm.
Specyfikacja produktu
4 pozycje| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | ISO 8750 |
| Rodzaj | Kołek sprężysty zwijany |
ISO 8750 · 85 wariantów
od 15,29 zł
brutto / opak
