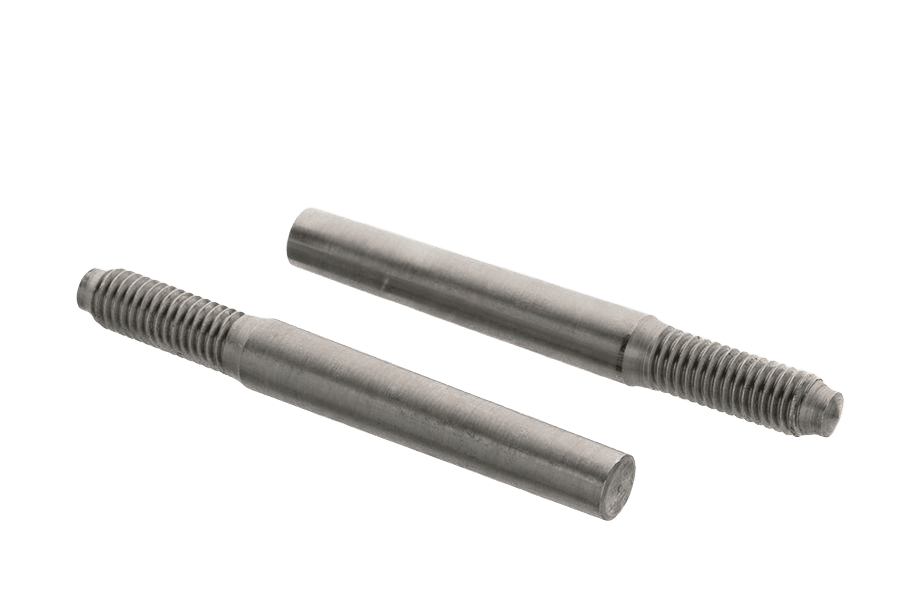

Kołek stożkowy z czopem gwintowanym DIN 7977, bez powłoki
DIN 7977DIN 7977normy powiązane ISO 8737 · PN 85022
Zdjęcie 1 z 2
OznaczenieDIN 7977 · Bez powłoki (surowe)
Opis
Kołek stożkowy z czopem gwintowanym wg normy DIN 7977 (odpowiedniki: ISO 8737, PN 85022). Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od 6 do 10 mm.
Dane techniczne
3 warianty| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 7977 |
| Rodzaj | Kołek stożkowy z czopem gwintowanym |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 180 g |
| Waga 1 szt | 18 g |
DIN 7977karta katalogowa
karta katalogowaKołek stożkowy z czopem gwintowanym DIN 7977, bez powłoki — wymiary i warunki techniczne wg DIN 7977
Wymiary i warunki techniczne wg DIN 7977
Karta normy DIN 7977Wymiary
wszystkie wartości w mm| Ød1(nom) | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
|---|---|---|---|---|---|---|---|
| a(max) | 2,4 | 3 | 4 | 4,5 | 5,3 | 6 | 6 |
| b(max) | 15,6 | 20 | 24,5 | 27 | 30,5 | 39 | 39 |
| b(min) | 14 | 18 | 22 | 24 | 27 | 35 | 35 |
| d2nominalna średnica gwintu czopu (oznaczenie metryczne) | M5 | M6 | M8 | M10 | M12 | M16 | M16 |
| Pskok gwintu | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 |
| d3(max) | 3,5 | 4 | 5,5 | 7 | 8,5 | 12 | 12 |
| d3(min) | 3,25 | 3,7 | 5,2 | 6,6 | 8,1 | 11,5 | 11,5 |
Kolumna 6 odpowiada wybranemu wariantowi Kołek stożkowy z czopem gwintowanym DIN 7977 6x75, bez powłoki.
- Ød1średnica nominalna kołka u większej podstawy stożka (tolerancja h10)
- a — długość gładkiego podtoczenia czopu przed początkiem gwintu (maks.)
- b — długość czopu gwintowanego, licząc od podstawy stożka do końca kołka
- d3 — średnica czopu pod gwintem (przed nacięciem gwintu)
- l — długość całkowita kołka (oś Długość w wyborze rozmiaru)
Warunki techniczne
6 pozycjiMateriał
- Stal automatowa (St)
- twardość od 125 do 245 HV
Gwint
- Tolerancja
- 6g wg ISO 965
Wykończenie powierzchni
- a
- bez powłoki
- b
- powłoki oksydowane, fosforanowane
- c
- cynkowane z powłoką konwersyjną chromianowaną wg ISO 2081
- d
- inne powłoki według uzgodnień
Oznaczanie
przykład zapisuPrzykład oznaczania kołka stożkowego z czopem gwintowanym, niehartowanego, o średnicy nominalnej d1 = 6 mm i długości l = 30 mm:
Kołek stożkowy DIN 7977 – 6 x 30 - St
