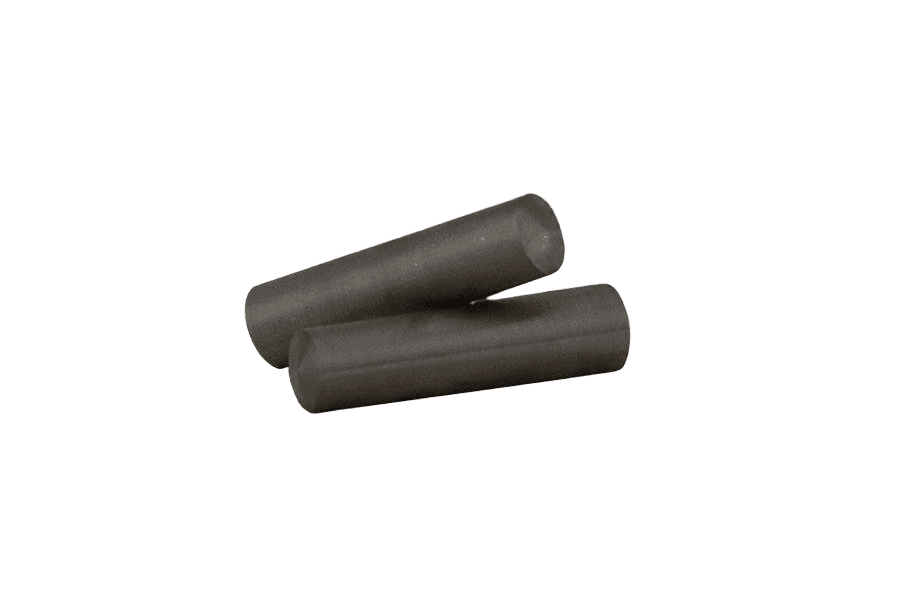

Kołek stożkowy DIN 1 B, bez powłoki
DIN 1 BDIN 1 Bnormy powiązane ISO 2339 · PN 85020
Zdjęcie 1 z 2
OznaczenieDIN 1 B · Bez powłoki (surowe)
- Pokrycie
- Bez powłoki (surowe)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość62 warianty normy · 62 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 16–36 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 16 | 20 | 24 | 26 | 30 | 36 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | 110 | 120 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | Rozmiar 3, Długość 16: nie ma w normie | Rozmiar 3, Długość 24: nie ma w normie | Rozmiar 3, Długość 36: nie ma w normie | Rozmiar 3, Długość 55: nie ma w normie | Rozmiar 3, Długość 60: nie ma w normie | Rozmiar 3, Długość 70: nie ma w normie | Rozmiar 3, Długość 80: nie ma w normie | Rozmiar 3, Długość 90: nie ma w normie | Rozmiar 3, Długość 100: nie ma w normie | Rozmiar 3, Długość 110: nie ma w normie | Rozmiar 3, Długość 120: nie ma w normie | ||||||
| 4 | Rozmiar 4, Długość 24: nie ma w normie | Rozmiar 4, Długość 36: nie ma w normie | Rozmiar 4, Długość 45: nie ma w normie | Rozmiar 4, Długość 70: nie ma w normie | Rozmiar 4, Długość 80: nie ma w normie | Rozmiar 4, Długość 90: nie ma w normie | Rozmiar 4, Długość 110: nie ma w normie | Rozmiar 4, Długość 120: nie ma w normie | |||||||||
| 5 | Rozmiar 5, Długość 16: nie ma w normie | Rozmiar 5, Długość 24: nie ma w normie | Rozmiar 5, Długość 45: nie ma w normie | Rozmiar 5, Długość 55: nie ma w normie | Rozmiar 5, Długość 80: nie ma w normie | Rozmiar 5, Długość 90: nie ma w normie | Rozmiar 5, Długość 110: nie ma w normie | Rozmiar 5, Długość 120: nie ma w normie | |||||||||
| 6 | Rozmiar 6, Długość 16: nie ma w normie | Rozmiar 6, Długość 20: nie ma w normie | Rozmiar 6, Długość 26: nie ma w normie | Rozmiar 6, Długość 36: nie ma w normie | Rozmiar 6, Długość 110: nie ma w normie | Rozmiar 6, Długość 120: nie ma w normie | |||||||||||
| 8 | Rozmiar 8, Długość 16: nie ma w normie | Rozmiar 8, Długość 20: nie ma w normie | Rozmiar 8, Długość 24: nie ma w normie | Rozmiar 8, Długość 26: nie ma w normie | Rozmiar 8, Długość 36: nie ma w normie | Rozmiar 8, Długość 55: nie ma w normie | |||||||||||
| 10 | Rozmiar 10, Długość 16: nie ma w normie | Rozmiar 10, Długość 20: nie ma w normie | Rozmiar 10, Długość 24: nie ma w normie | Rozmiar 10, Długość 26: nie ma w normie | Rozmiar 10, Długość 30: nie ma w normie | Rozmiar 10, Długość 36: nie ma w normie | Rozmiar 10, Długość 55: nie ma w normie | ||||||||||
| 12 | Rozmiar 12, Długość 16: nie ma w normie | Rozmiar 12, Długość 20: nie ma w normie | Rozmiar 12, Długość 24: nie ma w normie | Rozmiar 12, Długość 26: nie ma w normie | Rozmiar 12, Długość 30: nie ma w normie | Rozmiar 12, Długość 36: nie ma w normie | Rozmiar 12, Długość 40: nie ma w normie | Rozmiar 12, Długość 45: nie ma w normie | Rozmiar 12, Długość 50: nie ma w normie | Rozmiar 12, Długość 55: nie ma w normie | Rozmiar 12, Długość 90: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 1 Bkarta katalogowa
karta katalogowaKołek stożkowy DIN 1 B, bez powłoki — wymiary i warunki techniczne wg DIN 1 B
Wymiary i warunki techniczne wg DIN 1 B
Karta normy DIN 1 BWymiary
wszystkie wartości w mm| Ød1 h10 | c(max) |
|---|---|
| 0,6 | 0,1 |
| 0,8 | 0,12 |
| 1 | 0,15 |
| 1,5 | 0,23 |
| 2 | 0,3 |
| (2,5) | 0,4 |
| 3 | 0,45 |
| 4 | 0,6 |
| 5 | 0,75 |
| 6 | 0,9 |
| 8 | 1,2 |
| 10 | 1,4 |
| 12 | 1,6 |
| 14 | 2 |
| 16 | 2,5 |
| 20 | 3 |
| 25 | 4 |
| 30 | 4,5 |
| 40 | 6 |
| 50 | 7,5 |
- c(max)
- maksymalna wielkość spłaszczenia (fazki) na mniejszym końcu kołka
| Ød1 h10 | 0,6 | 0,8 | 1 | 1,5 | 2 | (2,5) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 30 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| c(max)maksymalna wielkość spłaszczenia (fazki) na mniejszym końcu kołka | 0,1 | 0,12 | 0,15 | 0,23 | 0,3 | 0,4 | 0,45 | 0,6 | 0,75 | 0,9 | 1,2 | 1,4 | 1,6 | 2 | 2,5 | 3 | 4 | 4,5 | 6 | 7,5 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- (…)wymiar nie zalecany
- h10 — klasa tolerancji IT średnicy nominalnej d1
Materiał
1 pozycja| Stal | 9SMnPb28K lub St 50-K |
|---|

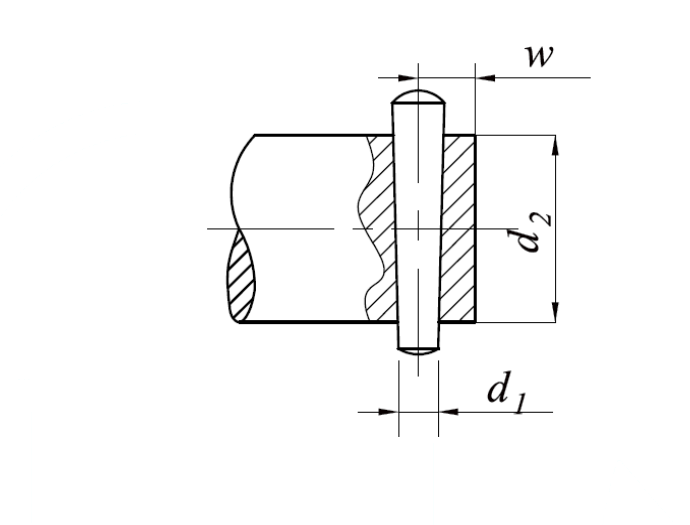

Zasady zabudowy — dobór otworu pod kołek
0,6–16| d1 | d2(od) | d2(do) | w |
|---|---|---|---|
| 0,6 | 1 | 2 | 2 |
| 0,8 | 2 | 3 | 2,6 |
| 1 | 3 | 4 | 3 |
| 1,6 | 4 | 5 | 3,5 |
| 1,6 | 5 | 6 | 4 |
| 2 | 6 | 8 | 4,5 |
| 3 | 8 | 11 | 5 |
| 4 | 11 | 17 | 6 |
| 5 | 17 | 23 | 7,5 |
| 6 | 23 | 30 | 9 |
| 8 | 23 | 30 | 9 |
| 8 | 30 | 38 | 10 |
| 8 | 38 | 45 | 11 |
| 10 | 45 | 50 | 11,5 |
| 10 | 50 | 75 | 13 |
| 12 | 75 | 110 | 15 |
| 14 | 75 | 110 | 15 |
| 16 | 110 | 180 | 18 |
- w
- zalecana szerokość (grubość) łączonego elementu w miejscu osadzenia kołka
| d1 | 0,6 | 0,8 | 1 | 1,6 | 1,6 | 2 | 3 | 4 | 5 | 6 | 8 | 8 | 8 | 10 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2(od) | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 11 | 17 | 23 | 23 | 30 | 38 | 45 | 50 | 75 | 75 | 110 |
| d2(do) | 2 | 3 | 4 | 5 | 6 | 8 | 11 | 17 | 23 | 30 | 30 | 38 | 45 | 50 | 75 | 110 | 110 | 180 |
| wzalecana szerokość (grubość) łączonego elementu w miejscu osadzenia kołka | 2 | 2,6 | 3 | 3,5 | 4 | 4,5 | 5 | 6 | 7,5 | 9 | 9 | 10 | 11 | 11,5 | 13 | 15 | 15 | 18 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- d2(od), d2(do) — zalecany zakres średnicy otworu (elementu łączonego), w jakim stosuje się kołek o danej średnicy d1
- Niektóre średnice d1 mają więcej niż jeden zalecany zakres d2/w (podane jako kolejne kolumny tej samej średnicy)
Oznaczanie
przykład zapisuPrzykład oznaczania: kołek stożkowy odmiany B, niehartowany, o średnicy nominalnej d1 = 10 mm, długości l = 60 mm, ze stali węglowej:
Kołek stożkowy DIN 1-B-10x60 – StOpis
Kołek stożkowy wg normy DIN 1 B (odpowiedniki: ISO 2339, PN 85020). Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od 3 do 12 mm i długościach 16–120 mm.
Specyfikacja produktu
5 pozycji| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 1 B |
| Rodzaj | Kołek stożkowy |
| Pasowanie | h10 |
