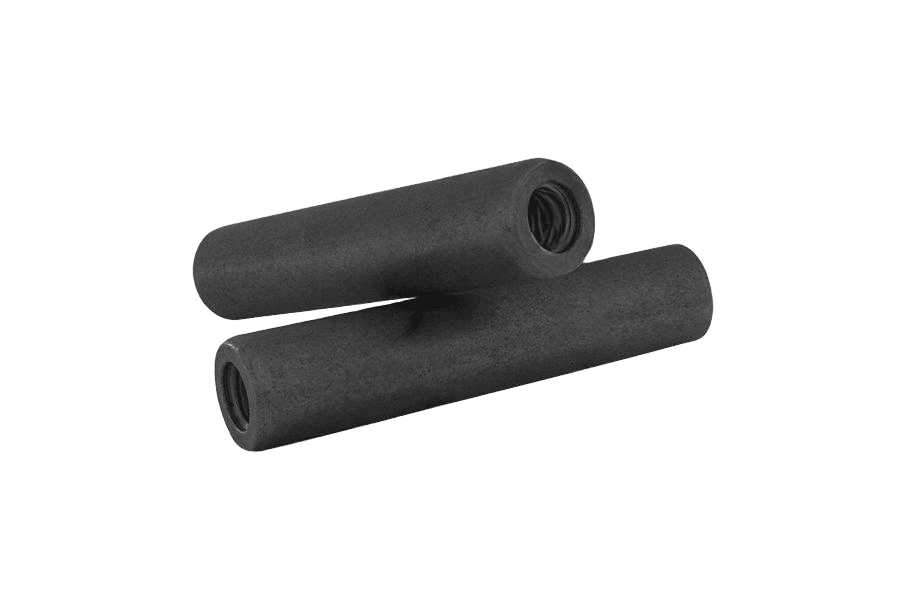

Kołek stożkowy z gwintem wewnętrznym DIN 7978 A, bez powłoki
DIN 7978 ADIN 7978 Anormy powiązane ISO 8736 · PN 85019
Zdjęcie 1 z 2
OznaczenieDIN 7978 A · Bez powłoki (surowe)
- Pokrycie
- Bez powłoki (surowe)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość50 wariantów normy · 50 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 24–40 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 24 | 26 | 30 | 32 | 36 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | 110 | 120 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | Rozmiar 6, Długość 24: nie ma w normie | Rozmiar 6, Długość 45: nie ma w normie | Rozmiar 6, Długość 55: nie ma w normie | Rozmiar 6, Długość 70: nie ma w normie | Rozmiar 6, Długość 80: nie ma w normie | Rozmiar 6, Długość 90: nie ma w normie | Rozmiar 6, Długość 100: nie ma w normie | Rozmiar 6, Długość 110: nie ma w normie | Rozmiar 6, Długość 120: nie ma w normie | |||||||
| 8 | Rozmiar 8, Długość 26: nie ma w normie | Rozmiar 8, Długość 70: nie ma w normie | Rozmiar 8, Długość 90: nie ma w normie | Rozmiar 8, Długość 100: nie ma w normie | Rozmiar 8, Długość 110: nie ma w normie | Rozmiar 8, Długość 120: nie ma w normie | ||||||||||
| 10 | Rozmiar 10, Długość 24: nie ma w normie | Rozmiar 10, Długość 26: nie ma w normie | Rozmiar 10, Długość 32: nie ma w normie | Rozmiar 10, Długość 36: nie ma w normie | Rozmiar 10, Długość 55: nie ma w normie | Rozmiar 10, Długość 90: nie ma w normie | Rozmiar 10, Długość 100: nie ma w normie | Rozmiar 10, Długość 110: nie ma w normie | Rozmiar 10, Długość 120: nie ma w normie | |||||||
| 12 | Rozmiar 12, Długość 24: nie ma w normie | Rozmiar 12, Długość 26: nie ma w normie | Rozmiar 12, Długość 30: nie ma w normie | Rozmiar 12, Długość 32: nie ma w normie | Rozmiar 12, Długość 55: nie ma w normie | Rozmiar 12, Długość 70: nie ma w normie | ||||||||||
| 13 | Rozmiar 13, Długość 24: nie ma w normie | Rozmiar 13, Długość 26: nie ma w normie | Rozmiar 13, Długość 30: nie ma w normie | Rozmiar 13, Długość 32: nie ma w normie | Rozmiar 13, Długość 36: nie ma w normie | Rozmiar 13, Długość 40: nie ma w normie | Rozmiar 13, Długość 45: nie ma w normie | Rozmiar 13, Długość 50: nie ma w normie | Rozmiar 13, Długość 55: nie ma w normie | Rozmiar 13, Długość 60: nie ma w normie | Rozmiar 13, Długość 70: nie ma w normie | Rozmiar 13, Długość 90: nie ma w normie | Rozmiar 13, Długość 100: nie ma w normie | Rozmiar 13, Długość 110: nie ma w normie | Rozmiar 13, Długość 120: nie ma w normie | |
| 16 | Rozmiar 16, Długość 24: nie ma w normie | Rozmiar 16, Długość 26: nie ma w normie | Rozmiar 16, Długość 30: nie ma w normie | Rozmiar 16, Długość 32: nie ma w normie | Rozmiar 16, Długość 36: nie ma w normie | Rozmiar 16, Długość 40: nie ma w normie | Rozmiar 16, Długość 45: nie ma w normie | Rozmiar 16, Długość 55: nie ma w normie | ||||||||
| 20 | Rozmiar 20, Długość 24: nie ma w normie | Rozmiar 20, Długość 26: nie ma w normie | Rozmiar 20, Długość 30: nie ma w normie | Rozmiar 20, Długość 32: nie ma w normie | Rozmiar 20, Długość 36: nie ma w normie | Rozmiar 20, Długość 40: nie ma w normie | Rozmiar 20, Długość 45: nie ma w normie | Rozmiar 20, Długość 55: nie ma w normie | Rozmiar 20, Długość 120: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 7978 Akarta katalogowa
karta katalogowaKołek stożkowy z gwintem wewnętrznym DIN 7978 A, bez powłoki — wymiary i warunki techniczne wg DIN 7978 A
Wymiary i warunki techniczne wg DIN 7978 A
Karta normy DIN 7978 AWymiary
wszystkie wartości w mm| Ød1(h10) | Ød2 |
|---|---|
| 6 | M4 |
| 8 | M5 |
| 10 | M6 |
| 12 | M8 |
| 16 | M10 |
| 20 | M12 |
- Ød2
- nominalna średnica gwintu wewnętrznego w mniejszym końcu kołka
| Ød1(h10) | 6 | 8 | 10 | 12 | 16 | 20 |
|---|---|---|---|---|---|---|
| Ød2nominalna średnica gwintu wewnętrznego w mniejszym końcu kołka | M4 | M5 | M6 | M8 | M10 | M12 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ød1(h10)średnica nominalna kołka (większy koniec stożka), pole tolerancji h10
Wykonanie
2 pozycje| Forma A | toczone i szlifowane (część stożkowa) |
|---|---|
| Zbieżność stożka | 1:50 |
Materiał i wymagania techniczne
7 pozycjiMateriał
- Stal automatowa
- 9SMnPb28K
Gwint
- metryczny, zwykły ISO
- Norma
- ISO 965
Tolerancje
- Klasa dokładności
- B
- Norma
- ISO 4759-1
Powierzchnia
- część stożkowa szlifowana, Rz-4 µm
- Norma
- DIN 7978 A
Oznaczanie
przykład zapisuPrzykład oznaczania: kołek stożkowy niehartowany z gwintem wewnętrznym, o średnicy nominalnej d1 = 6 mm i długości nominalnej l = 30 mm, forma A: szlifowany:
Kołek stożkowy: DIN 7978 A - 6 x 30 - StOpis
Kołek stożkowy z gwintem wewnętrznym wg normy DIN 7978 A (odpowiedniki: ISO 8736, PN 85019). Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od 6 do 20 mm i długościach 24–120 mm.
Specyfikacja produktu
5 pozycji| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 7978 A |
| Rodzaj | Kołek stożkowy z gwintem wewnętrznym |
| Pasowanie | h10 |
DIN 7978 A · 50 wariantów
od 3,76 zł
brutto / opak
