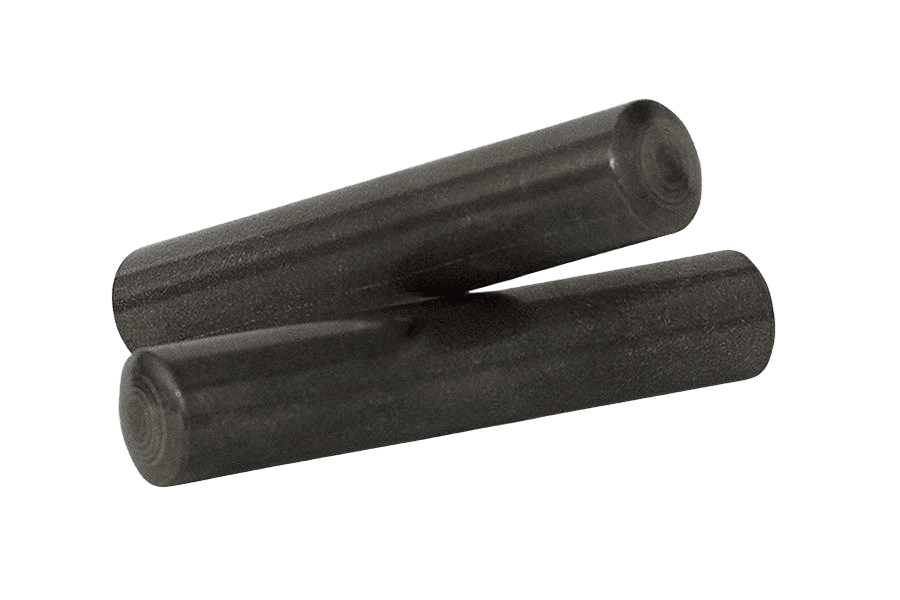

Kołek walcowy DIN 7, stal nierdzewna A1

DIN 7

DIN 7normy powiązane PN 85021 · ISO 2338

Zdjęcie 1 z 2

OznaczenieDIN 7 · stal nierdzewna A1

Materiał wyrobu: stal nierdzewna A1
Układ rozmiaru: średnica (mm)

Wybierz rozmiar

średnica × długość145 wariantów normy · 67 w tym wykonaniu

Siatka

dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie

Długość 4–12 mm

Rozmiar × Długość
Ø \ lDługość (l mm) →Rozmiar (Ø) ↓	4	5	6	8	10	12	14	16	18	20	22	24	26	28	30	32	36	40	45	50	55	60	70	80	90	100	120
2							Rozmiar 2, Długość 14: nie ma w normie				Rozmiar 2, Długość 22: nie ma w normie		Rozmiar 2, Długość 26: nie ma w normie	Rozmiar 2, Długość 28: nie ma w normie	Rozmiar 2, Długość 30: nie ma w normie	Rozmiar 2, Długość 32: nie ma w normie	Rozmiar 2, Długość 36: nie ma w normie	Rozmiar 2, Długość 40: nie ma w normie	Rozmiar 2, Długość 45: nie ma w normie	Rozmiar 2, Długość 50: nie ma w normie	Rozmiar 2, Długość 55: nie ma w normie	Rozmiar 2, Długość 60: nie ma w normie	Rozmiar 2, Długość 70: nie ma w normie	Rozmiar 2, Długość 80: nie ma w normie	Rozmiar 2, Długość 90: nie ma w normie	Rozmiar 2, Długość 100: nie ma w normie	Rozmiar 2, Długość 120: nie ma w normie
2,5	Rozmiar 2,5, Długość 4: nie ma w normie	Rozmiar 2,5, Długość 5: nie ma w normie	Rozmiar 2,5, Długość 6: nie ma w normie				Rozmiar 2,5, Długość 14: nie ma w normie		Rozmiar 2,5, Długość 18: nie ma w normie		Rozmiar 2,5, Długość 22: nie ma w normie		Rozmiar 2,5, Długość 26: nie ma w normie	Rozmiar 2,5, Długość 28: nie ma w normie		Rozmiar 2,5, Długość 32: nie ma w normie	Rozmiar 2,5, Długość 36: nie ma w normie	Rozmiar 2,5, Długość 40: nie ma w normie	Rozmiar 2,5, Długość 45: nie ma w normie	Rozmiar 2,5, Długość 50: nie ma w normie	Rozmiar 2,5, Długość 55: nie ma w normie	Rozmiar 2,5, Długość 60: nie ma w normie	Rozmiar 2,5, Długość 70: nie ma w normie	Rozmiar 2,5, Długość 80: nie ma w normie	Rozmiar 2,5, Długość 90: nie ma w normie	Rozmiar 2,5, Długość 100: nie ma w normie	Rozmiar 2,5, Długość 120: nie ma w normie
3	Rozmiar 3, Długość 4: nie ma w normie	Rozmiar 3, Długość 5: nie ma w normie	Rozmiar 3, Długość 6: nie ma w normie										Rozmiar 3, Długość 26: nie ma w normie	Rozmiar 3, Długość 28: nie ma w normie		Rozmiar 3, Długość 32: nie ma w normie	Rozmiar 3, Długość 36: nie ma w normie		Rozmiar 3, Długość 45: nie ma w normie	Rozmiar 3, Długość 50: nie ma w normie	Rozmiar 3, Długość 55: nie ma w normie	Rozmiar 3, Długość 60: nie ma w normie	Rozmiar 3, Długość 70: nie ma w normie	Rozmiar 3, Długość 80: nie ma w normie	Rozmiar 3, Długość 90: nie ma w normie	Rozmiar 3, Długość 100: nie ma w normie	Rozmiar 3, Długość 120: nie ma w normie
4	Rozmiar 4, Długość 4: nie ma w normie	Rozmiar 4, Długość 5: nie ma w normie	Rozmiar 4, Długość 6: nie ma w normie																Rozmiar 4, Długość 45: nie ma w normie		Rozmiar 4, Długość 55: nie ma w normie	Rozmiar 4, Długość 60: nie ma w normie	Rozmiar 4, Długość 70: nie ma w normie	Rozmiar 4, Długość 80: nie ma w normie	Rozmiar 4, Długość 90: nie ma w normie	Rozmiar 4, Długość 100: nie ma w normie	Rozmiar 4, Długość 120: nie ma w normie
5	Rozmiar 5, Długość 4: nie ma w normie	Rozmiar 5, Długość 5: nie ma w normie	Rozmiar 5, Długość 6: nie ma w normie		Rozmiar 5, Długość 10: nie ma w normie				Rozmiar 5, Długość 18: nie ma w normie												Rozmiar 5, Długość 55: nie ma w normie		Rozmiar 5, Długość 70: nie ma w normie	Rozmiar 5, Długość 80: nie ma w normie	Rozmiar 5, Długość 90: nie ma w normie	Rozmiar 5, Długość 100: nie ma w normie	Rozmiar 5, Długość 120: nie ma w normie
6	Rozmiar 6, Długość 4: nie ma w normie	Rozmiar 6, Długość 5: nie ma w normie	Rozmiar 6, Długość 6: nie ma w normie	Rozmiar 6, Długość 8: nie ma w normie							Rozmiar 6, Długość 22: nie ma w normie																Rozmiar 6, Długość 120: nie ma w normie
8	Rozmiar 8, Długość 4: nie ma w normie	Rozmiar 8, Długość 5: nie ma w normie	Rozmiar 8, Długość 6: nie ma w normie	Rozmiar 8, Długość 8: nie ma w normie	Rozmiar 8, Długość 10: nie ma w normie	Rozmiar 8, Długość 12: nie ma w normie										Rozmiar 8, Długość 32: nie ma w normie									Rozmiar 8, Długość 90: nie ma w normie	Rozmiar 8, Długość 100: nie ma w normie	Rozmiar 8, Długość 120: nie ma w normie
10	Rozmiar 10, Długość 4: nie ma w normie	Rozmiar 10, Długość 5: nie ma w normie	Rozmiar 10, Długość 6: nie ma w normie	Rozmiar 10, Długość 8: nie ma w normie	Rozmiar 10, Długość 10: nie ma w normie	Rozmiar 10, Długość 12: nie ma w normie	Rozmiar 10, Długość 14: nie ma w normie	Rozmiar 10, Długość 16: nie ma w normie	Rozmiar 10, Długość 18: nie ma w normie
12	Rozmiar 12, Długość 4: nie ma w normie	Rozmiar 12, Długość 5: nie ma w normie	Rozmiar 12, Długość 6: nie ma w normie	Rozmiar 12, Długość 8: nie ma w normie	Rozmiar 12, Długość 10: nie ma w normie	Rozmiar 12, Długość 12: nie ma w normie	Rozmiar 12, Długość 14: nie ma w normie	Rozmiar 12, Długość 16: nie ma w normie	Rozmiar 12, Długość 18: nie ma w normie				Rozmiar 12, Długość 26: nie ma w normie	Rozmiar 12, Długość 28: nie ma w normie					Rozmiar 12, Długość 45: nie ma w normie		Rozmiar 12, Długość 55: nie ma w normie				Rozmiar 12, Długość 90: nie ma w normie
16	Rozmiar 16, Długość 4: nie ma w normie	Rozmiar 16, Długość 5: nie ma w normie	Rozmiar 16, Długość 6: nie ma w normie	Rozmiar 16, Długość 8: nie ma w normie	Rozmiar 16, Długość 10: nie ma w normie	Rozmiar 16, Długość 12: nie ma w normie	Rozmiar 16, Długość 14: nie ma w normie	Rozmiar 16, Długość 16: nie ma w normie	Rozmiar 16, Długość 18: nie ma w normie	Rozmiar 16, Długość 20: nie ma w normie	Rozmiar 16, Długość 22: nie ma w normie	Rozmiar 16, Długość 24: nie ma w normie	Rozmiar 16, Długość 26: nie ma w normie	Rozmiar 16, Długość 28: nie ma w normie		Rozmiar 16, Długość 32: nie ma w normie					Rozmiar 16, Długość 55: nie ma w normie		Rozmiar 16, Długość 70: nie ma w normie		Rozmiar 16, Długość 90: nie ma w normie		Rozmiar 16, Długość 120: nie ma w normie
20	Rozmiar 20, Długość 4: nie ma w normie	Rozmiar 20, Długość 5: nie ma w normie	Rozmiar 20, Długość 6: nie ma w normie	Rozmiar 20, Długość 8: nie ma w normie	Rozmiar 20, Długość 10: nie ma w normie	Rozmiar 20, Długość 12: nie ma w normie	Rozmiar 20, Długość 14: nie ma w normie	Rozmiar 20, Długość 16: nie ma w normie	Rozmiar 20, Długość 18: nie ma w normie	Rozmiar 20, Długość 20: nie ma w normie	Rozmiar 20, Długość 22: nie ma w normie	Rozmiar 20, Długość 24: nie ma w normie	Rozmiar 20, Długość 26: nie ma w normie	Rozmiar 20, Długość 28: nie ma w normie	Rozmiar 20, Długość 30: nie ma w normie	Rozmiar 20, Długość 32: nie ma w normie	Rozmiar 20, Długość 36: nie ma w normie		Rozmiar 20, Długość 45: nie ma w normie								Rozmiar 20, Długość 120: nie ma w normie

dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie

Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.

Wymiary

wszystkie wartości w mm

Ø d	tol. d
0,8	m6
1	m6
1,2	m6
1,5	m6
2	m6
2,5	m6
3	m6
4	m6
5	m6
6	m6
8	m6
10	m6
12	m6
16	m6
20	m6
25	m6
30	m6
40	m6

Ø d	0,8	1	1,2	1,5	2	2,5	3	4	5	6	8	10	12	16	20	25	30	40
tol. d	m6	m6	m6	m6	m6	m6	m6	m6	m6	m6	m6	m6	m6	m6	m6	m6	m6	m6

Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.

tol. d — pole tolerancji średnicy d
Pełna seria wymiarowa wg normy; oferowane warianty (rozmiar/długość) mogą obejmować podzbiór tej serii.

Materiał

1 pozycja

Stal	9MnPb28K lub St50K

Oznaczanie

przykład zapisu

Przykład oznaczania: kołek walcowy nie obrobiony cieplnie, o średnicy d = 10 mm w tolerancji m6, o długości l = 60 mm:

Kołek walcowy DIN 7-10m6x60

Opis

Kołek walcowy wg normy DIN 7 (odpowiedniki: PN 85021, ISO 2338), ze stali nierdzewnej A1 — odpornej na korozję, do zastosowań zewnętrznych.

Dostępny asortyment: w rozmiarach od 2 do 10 mm i długościach 10–80 mm. W ofercie również w wykonaniu surowym.

Specyfikacja produktu

5 pozycji

Materiał wyrobu	stal nierdzewna A1
Układ rozmiaru	średnica (mm)
Norma	DIN 7
Rodzaj	Kołek walcowy
Pasowanie	m6

Wykonania DIN 7

2 wykonania

Wykonanie	Klasa · powłoka	Na stanie	Stan
Kołek walcowy DIN 7, stal nierdzewna A1stal nierdzewna A1to wykonanie	stal nierdzewna A1	66/67	wybierz wymiar
Kołek walcowy DIN 7, bez powłokiBez powłoki (surowe)	Bez powłoki (surowe)	128/140	wybierz wymiar

Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.

DIN 7 · 67 wariantów

od 15,60 zł

brutto / opak

Kołek walcowy DIN 7, stal nierdzewna A1

Wybierz rozmiar

Wymiary

Materiał

Oznaczanie

Opis

Specyfikacja produktu

Wykonania DIN 7
