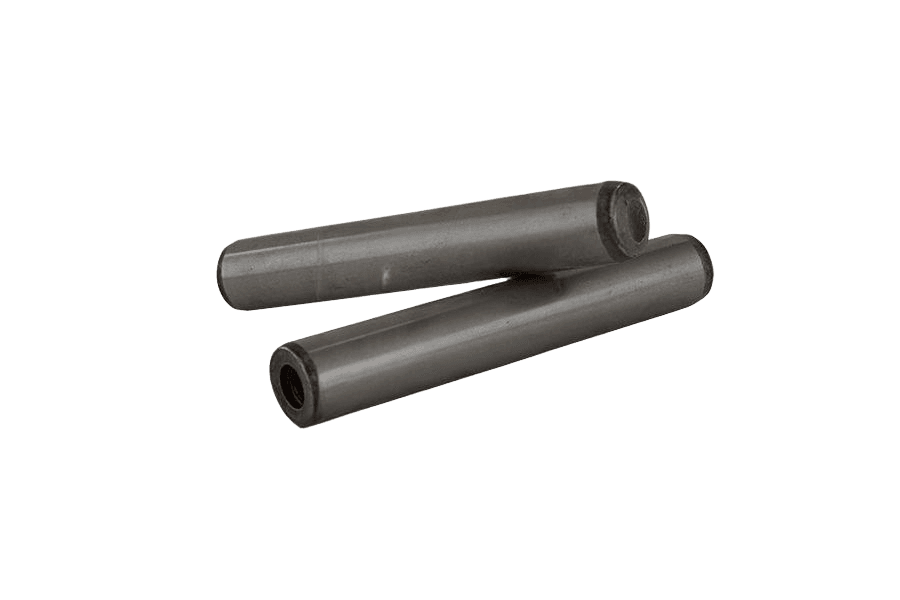

Kołek walcowy z gwintem wewnętrznym DIN 7979 D, bez powłoki
DIN 7979 DDIN 7979 Dnormy powiązane ISO 8735 · PN 85018
OznaczenieDIN 7979 D · Bez powłoki (surowe)
- Pokrycie
- Bez powłoki (surowe)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość82 warianty normy · 82 w tym wykonaniuDługość 16–30 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 16 | 18 | 20 | 24 | 28 | 30 | 32 | 36 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 120 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | Rozmiar 5, Długość 32: nie ma w normie | Rozmiar 5, Długość 36: nie ma w normie | Rozmiar 5, Długość 45: nie ma w normie | Rozmiar 5, Długość 50: nie ma w normie | Rozmiar 5, Długość 60: nie ma w normie | Rozmiar 5, Długość 70: nie ma w normie | Rozmiar 5, Długość 80: nie ma w normie | Rozmiar 5, Długość 90: nie ma w normie | Rozmiar 5, Długość 100: nie ma w normie | Rozmiar 5, Długość 120: nie ma w normie | |||||||
| 6 | Rozmiar 6, Długość 18: nie ma w normie | Rozmiar 6, Długość 90: nie ma w normie | Rozmiar 6, Długość 100: nie ma w normie | Rozmiar 6, Długość 120: nie ma w normie | |||||||||||||
| 8 | Rozmiar 8, Długość 16: nie ma w normie | Rozmiar 8, Długość 18: nie ma w normie | Rozmiar 8, Długość 120: nie ma w normie | ||||||||||||||
| 10 | Rozmiar 10, Długość 16: nie ma w normie | Rozmiar 10, Długość 18: nie ma w normie | |||||||||||||||
| 12 | Rozmiar 12, Długość 16: nie ma w normie | Rozmiar 12, Długość 18: nie ma w normie | |||||||||||||||
| 16 | Rozmiar 16, Długość 16: nie ma w normie | Rozmiar 16, Długość 18: nie ma w normie | Rozmiar 16, Długość 20: nie ma w normie | Rozmiar 16, Długość 24: nie ma w normie | Rozmiar 16, Długość 28: nie ma w normie | Rozmiar 16, Długość 30: nie ma w normie | Rozmiar 16, Długość 32: nie ma w normie | ||||||||||
| 20 | Rozmiar 20, Długość 16: nie ma w normie | Rozmiar 20, Długość 18: nie ma w normie | Rozmiar 20, Długość 20: nie ma w normie | Rozmiar 20, Długość 24: nie ma w normie | Rozmiar 20, Długość 28: nie ma w normie | Rozmiar 20, Długość 30: nie ma w normie | Rozmiar 20, Długość 32: nie ma w normie | Rozmiar 20, Długość 36: nie ma w normie | Rozmiar 20, Długość 45: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 7979 Dkarta katalogowa
karta katalogowaKołek walcowy z gwintem wewnętrznym DIN 7979 D, bez powłoki — wymiary i warunki techniczne wg DIN 7979 D
Wymiary i warunki techniczne wg DIN 7979 D
Karta normy DIN 7979 DWymiary
wszystkie wartości w mm| Ød1 | Ød2 | t1 |
|---|---|---|
| 6 | M4 | 6 |
| 8 | M5 | 8 |
| 10 | M6 | 10 |
| 12 | M6 | 10 |
| 14 | M8 | 12 |
| 16 | M8 | 12 |
| 20 | M10 | 16 |
| 25 | M16 | 24 |
- Ød2
- gwint wewnętrzny
- t1
- głębokość gwintu wewnętrznego
| Ød1 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
|---|---|---|---|---|---|---|---|---|
| Ød2gwint wewnętrzny | M4 | M5 | M6 | M6 | M8 | M8 | M10 | M16 |
| t1głębokość gwintu wewnętrznego | 6 | 8 | 10 | 10 | 12 | 12 | 16 | 24 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ød1 wykonane w tolerancji m6
Materiał
2 pozycje| Materiał | stal, wytrzymałość na rozciąganie Rm ≈ 600 N/mm² |
|---|---|
| Twardość | hartowana do 60 ±2 HRC |
Oznaczanie
przykład zapisuPrzykład oznaczania: kołek walcowy z gwintem wewnętrznym forma D, o średnicy d1 = 10 mm i długości nominalnej l = 40 mm:
Kołek DIN 7979 - D 10x40 – StOpis
Kołek walcowy z gwintem wewnętrznym wg normy DIN 7979 D (odpowiedniki: ISO 8735, PN 85018). Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od 5 do 20 mm i długościach 16–120 mm.
Specyfikacja produktu
5 pozycji| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 7979 D |
| Rodzaj | Kołek walcowy z gwintem wewnętrznym |
| Pasowanie | m6 |
DIN 7979 D · 82 warianty
