AN 238karta katalogowa

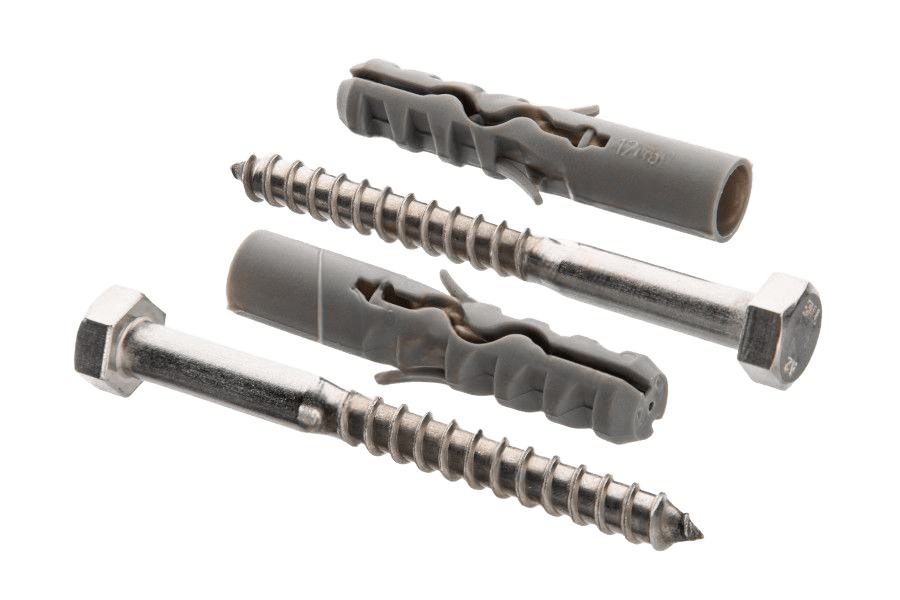

Kołek z wkr. 6-kt
Wymiary i warunki techniczne wg AN 238
Wymiary (mm)wybrany rozmiar: 12 z 8x80
| Oznaczenie | 8 z 5x40 | 8 z 5x50 | 10 z 6x60 | 10 z 6x80 | 10 z 6x100 | 12 z 8x60 | 12 z 8x80 | 12 z 8x100 | 12 z 8x120 | 12 z 8x140 | 14 z 10x80 | 14 z 10x100 | 14 z 10x120 | 14 z 10x140 | 14 z 10x160 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 8 | 8 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 14 |
| l | 40 | 40 | 50 | 50 | 50 | 60 | 60 | 60 | 60 | 60 | 70 | 70 | 70 | 70 | 70 |
| dw | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 |
| lw | 40 | 50 | 60 | 80 | 100 | 60 | 80 | 100 | 120 | 140 | 80 | 100 | 120 | 140 | 160 |
d — średnica kołka rozporowegol — długość kołka rozporowegodw — średnica wkrętu z łbem sześciokątnymlw — długość wkrętu
Oznaczanie
Przykład oznaczania kołka rozporowego o średnicy d = 10 mm, długości l = 50 mm wraz z wkrętem z łbem sześciokątnym o średnicy dw = 6 mm, długości lw = 80 mm:
Kołek rozporowy z wkrętem AN 238 – 10/6x80
Specyfikacja produktu
| Wymiar | 12 z 8x80 |
|---|---|
| Norma | AN 238 |
| Rodzaj | Kołek z wkr. 6-kt |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Średnica zewnętrzna | 12 |
| Długość | 80 |
| Rozmiar | 8 |
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 1,51 kg |
| Waga 1 szt | 30,2 g |
