AN 479karta katalogowa

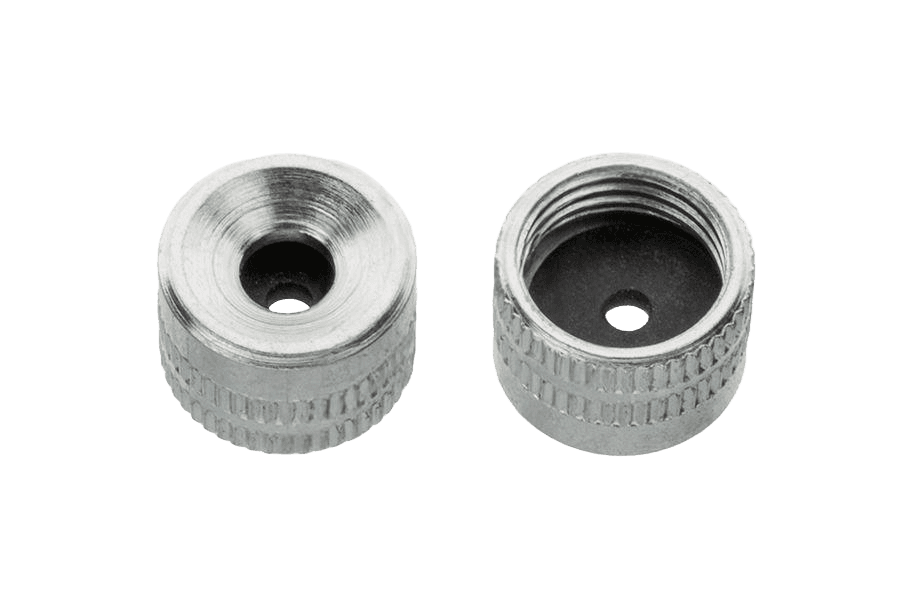

Końcówka smarownicy
Wymiary i warunki techniczne wg AN 479
Rysunek techniczny
Wymiary (mm)wybrany rozmiar: M10x1
| Gwint | M9x1 | M10x1 |
|---|---|---|
| Typ | 500 | 501 |
| d | 12 | 12 |
| l | 8,5 | 8,5 |
Gwint — gwint przyłączeniowy końcówki (metryczny drobnozwojny)Typ — oznaczenie handlowe (typ) końcówkid — średnica zewnętrzna końcówkil — wysokość (długość) końcówkiTyp 500 (M9x1) — do smarowniczek z główką stożkową (hydraulic-type); typ 501 (M10x1) — do smarowniczek z główką zaokrągloną, kulistą (ball-type)
Oznaczanie
Końcówka wklęsła (Hollow type) — nasadka końcowa przewodu smarowniczego, nakładana na główkę smarowniczki w celu podania smaru pod ciśnieniem. Wersja z gwintem M9x1 (typ 500) pasuje do smarowniczek z główką stożkową, a wersja z gwintem M10x1 (typ 501) — do smarowniczek z główką zaokrągloną (kulistą).
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 479 |
| Rodzaj | Końcówka smarownicy |
| Własność | 501 |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 501 |
| Napęd | 7351411 |
| Waga | 4 g |
