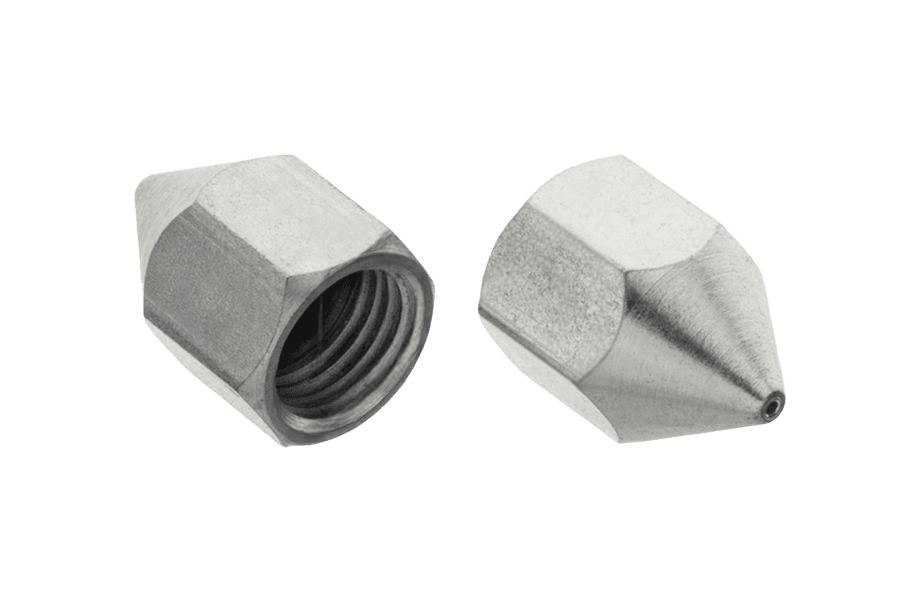

Końcówka smarownicy 501/NS AN 494
AN 494AN 494
OznaczenieAN 494 · M10x1
AN 494karta katalogowa
karta katalogowaKońcówka smarownicy — wymiary i warunki techniczne wg AN 494
Wymiary i warunki techniczne wg AN 494
Karta normy AN 494Wymiary
wszystkie wartości w mm| Gwint | M9x1 | M10x1 |
|---|---|---|
| Typoznaczenie handlowe (odmiana) końcówki | 500/NS | 501/NS |
| hwysokość końcówki (mm) | 16 | 16 |
| SWrozmiar klucza (szerokość na płaskach), mm | 11 | 11 |
Kolumna M10x1 odpowiada wybranemu wariantowi M10x1.
- Gwintgwint przyłączeniowy końcówki
Zastosowanie i wykonanie
4 pozycje| Zastosowanie | Końcówka (nasadka) do ręcznej prasy smarowniczej — ostry stożek dociskany do wgłębienia główki smarowniczki podczas smarowania; nie wymaga główki z kulką. |
|---|---|
| Kształt końcówki | stożkowa ostra (pinpointed) |
| Główka smarowniczki | wklęsła (flush-type) |
| Gwint przyłączeniowy | M9x1 (Typ 500/NS) lub M10x1 (Typ 501/NS) |
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 494 · M10x1Opis
Końcówka smarownicy wg normy AN 494. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępny wariant: M10x1.
Specyfikacja produktu
9 pozycji| Gwint | M10x1 |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 494 |
| Rodzaj | Końcówka smarownicy |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 24 g |
| Waga 1 szt | 4,8 g |
Wykonania AN 494
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Końcówka smarownicy 501/NS AN 494to wykonanie | — | — | wybierz wymiar |
| Końcówka smarownicy 500/NS AN 494 | — | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantAN 494
M10x125,78 zł / opak
M10x1 · 5 szt.5 szt. · 5,16 zł brutto / szt. · dostępne
