AN 497karta katalogowa

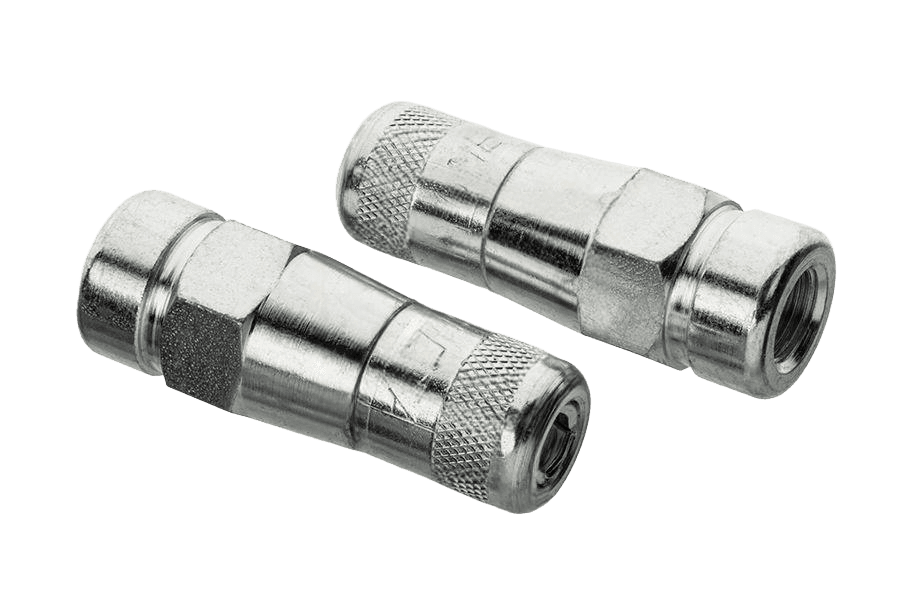

Końcówka smarownicy
Wymiary i warunki techniczne wg AN 497
Rysunek techniczny
Wymiary (mm)wybrany rozmiar: M10x1
| Gwint | M10x1 |
|---|---|
| typ | 512/G |
| d | 15 |
| h | 48 |
| SW | 17 |
typ — oznaczenie handlowe (typ) końcówkid — średnica zewnętrzna korpusuh — wysokość (długość) końcówkiSW — rozmiar klucza (rozstaw płaskich sześciokąta)
Zastosowanie i wykonanie
| Nazwa | Końcówka zaciskowa wzmocniona |
|---|---|
| Przeznaczenie | Do główek smarowniczek stożkowych (typ hydrauliczny). |
| Wykonanie | Wersja wzmocniona z sześciokątnym korpusem (heavy duty hex type), przyłącze pod klucz SW 17. |
| Gwint | M10x1 |
Oznaczanie
Końcówka zaciskowa wzmocniona (Hydraulic coupler – heavy duty) to nasadka końcowa węża lub przewodu smarowniczego, nakładana (zaciskana) na główkę smarowniczki w celu podania smaru pod ciśnieniem. Wersja wzmocniona z sześciokątnym korpusem pod klucz (SW 17) przeznaczona jest do smarowniczek z główką stożkową (typ hydrauliczny) i pracy przy podwyższonym ciśnieniu.
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 497 |
| Rodzaj | Końcówka smarownicy |
| Własność | 512/G |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 512/G |
| Napęd | 7351316 |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 286 g |
| Waga 1 szt | 57,2 g |
