AN 499karta katalogowa

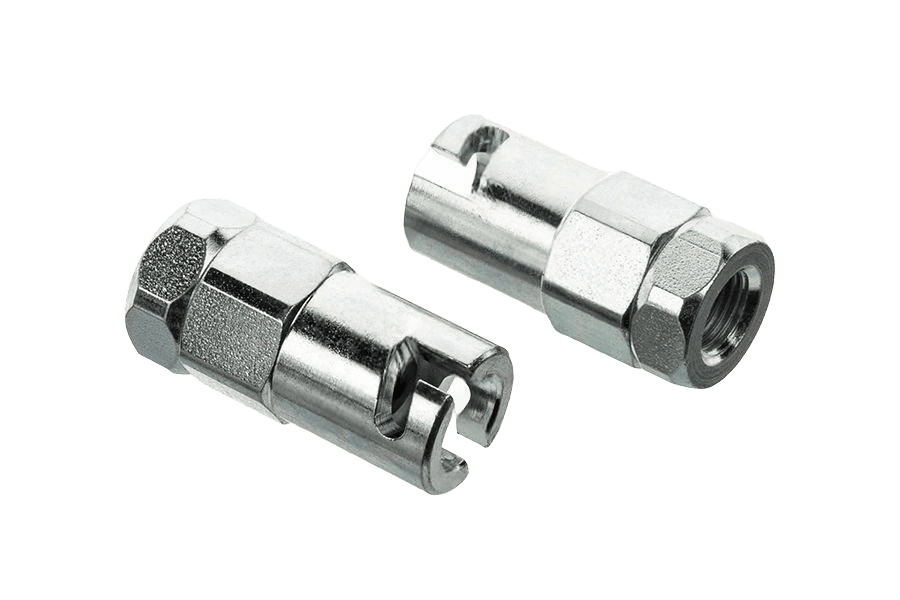

Końcówka smarownicy
Wymiary i warunki techniczne wg AN 499
Rysunek techniczny
Wymiary (mm)wybrany rozmiar: M10x1
| Gwint | M10x1 |
|---|---|
| typ | 517/B |
| d | 16,5 |
| h | 37 |
| SW | 17 |
typ — oznaczenie handlowe końcówkid — średnica zewnętrzna korpusuh — wysokość (długość) korpusuSW — rozmiar klucza (na płask)Gwint — gwint przyłączeniowy metryczny drobnozwojny
Zastosowanie i wykonanie
| Nazwa | Końcówka bagnetowa |
|---|---|
| Przeznaczenie | Do główek smarowniczek bagnetowych (typ bagnetowy). |
| Gwint przyłączeniowy | M10x1 |
| Typ | 517/B |
Oznaczanie
Przykład oznaczenia końcówki bagnetowej 517/B do smarowniczki bagnetowej z gwintem:
Końcówka 517/B
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 499 |
| Rodzaj | Końcówka smarownicy |
| Własność | 517/B |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 517/B |
| Napęd | 9140215 |
| Waga | 42 g |
