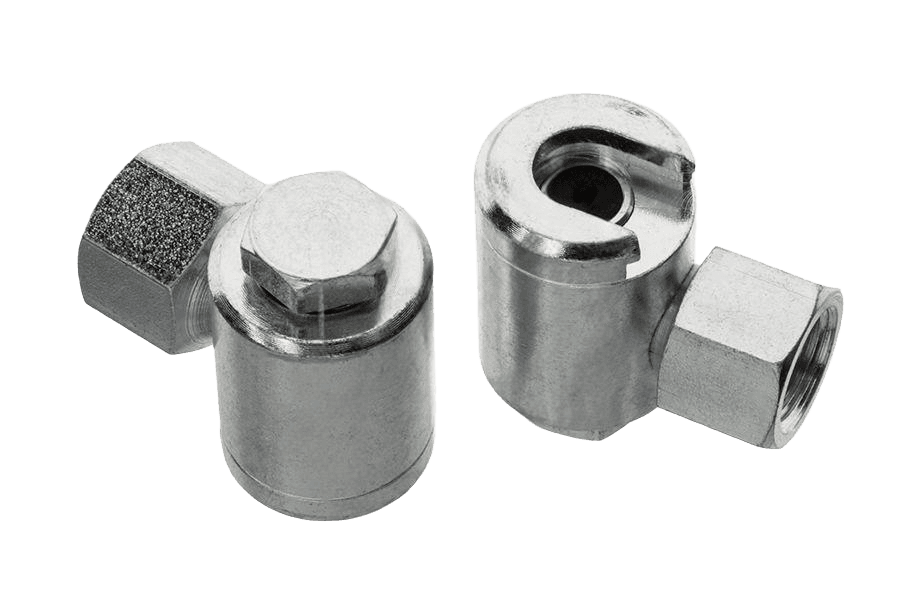

Końcówka smarownicy 520 AN 498
AN 498AN 498
OznaczenieAN 498 · M10x1(10)
AN 498karta katalogowa
karta katalogowaKońcówka smarownicy — wymiary i warunki techniczne wg AN 498
Wymiary i warunki techniczne wg AN 498
Karta normy AN 498Wymiary
wszystkie wartości w mm| Gwint | M10x1 | ||
|---|---|---|---|
| Typ | 520 | 521 | 522 |
| Øśrednica główki smarowniczki, na którą nasuwa się końcówkę | Ø10 | Ø16 | Ø22 |
| dśrednica zewnętrzna korpusu | 18 | 24 | 32 |
| hwysokość (długość) korpusu | 28,5 | 28 | 38,5 |
| srozmiar klucza (szerokość pod klucz) | 31 | 36 | 42 |
- Gwint — gwint przyłączeniowy końcówki (metryczny drobnozwojny)
- Typoznaczenie handlowe (odmiana) końcówki
- „—" — dane wykonanie niedostępne (typ 520 tylko w stali)
Wykonanie i zastosowanie
5 pozycji| Nazwa | Końcówka zaciskowa płaska (batton-head coupler) |
|---|---|
| Zastosowanie | Nakładana, zaciskowa końcówka przewodu smarowniczego do smarowniczek płaskich z główką guzikową (button-head). |
| Materiał | Aluminium (Al) lub stal (St); typ 520 dostępny wyłącznie w wykonaniu stalowym. |
| Przyłącze boczne (kątowe) | Standardowe wykonanie — typy 520 (Ø10), 521 (Ø16) oraz 522 (Ø22). |
| Przyłącze czołowe | Wykonanie z przyłączem od czoła — tylko typ 521 (Ø16), gwint M10x1, wykonanie stalowe (d = 24 mm, h = 28 mm); poza bieżącą ofertą katalogową. |
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 498 · M10x1(10)Opis
Końcówka smarownicy wg normy AN 498. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępny wariant: M10x1(10).
Specyfikacja produktu
10 pozycji| Gwint | M10x1(10) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 498 |
| Rodzaj | Końcówka smarownicy |
| Skok gwintu | 1 |
| Rozmiar klucza | 10 |
| Rozmiar | M10 |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 249 g |
| Waga 1 szt | 49,8 g |
Wykonania AN 498
5 wykonań| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Końcówka smarownicy 520 AN 498to wykonanie | — | — | wybierz wymiar |
| Końcówka smarownicy 522 AN 498, stalstal | stal | — | wybierz wymiar |
| Końcówka smarownicy 521 AN 498, aluminiumaluminium | aluminium | — | wybierz wymiar |
| Końcówka smarownicy 521 AN 498, stalstal | stal | — | wybierz wymiar |
| Końcówka smarownicy 522 AN 498, aluminiumaluminium | aluminium | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantAN 498
M10x1(10)135,04 zł / opak
M10x1(10) · 5 szt.5 szt. · 27,01 zł brutto / szt. · dostępne
