AN 521karta katalogowa

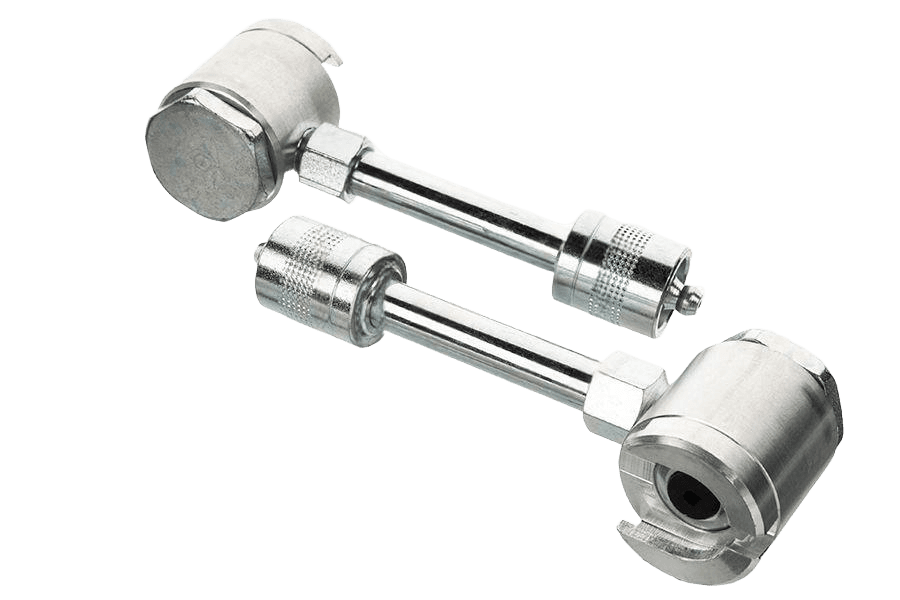

Końcówka wężyka smarownicy
Wymiary i warunki techniczne wg AN 521

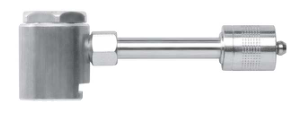

Rysunek techniczny
Wymiary (mm)wybrany rozmiar: M22
| Gwint | M22 |
|---|---|
| l | 114 |
| d | 32 |
| h | 38,5 |
Gwint M22 — typ 200/M22 (szybkozłączka do smarowniczek z główką płaską Ø 22 mm)l — długość całkowitad — średnica głowicy zaciskowejh — wysokość głowicy zaciskowej
Zastosowanie i typ
| Zastosowanie | Szybkozłączka do smarowniczek z główką płaską (wtykową) Ø 22 mm — szybkie, pewne podłączenie węża/prasy smarowej do smarowniczki. |
|---|---|
| Typ | 200/M22 |
Oznaczanie
Przykład oznaczenia szybkozłączki 200/M22 do smarowniczek z główką płaską Ø 22 mm:
Szybkozłączka 200/M22
Specyfikacja produktu
| Gwint | M22 |
|---|---|
| Norma | AN 521 |
| Rodzaj | Końcówka wężyka smarownicy |
| Własność | 200/M22 |
| Długość | 200 |
| Rozmiar | M22 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 200/M22 |
| Napęd | 7321751 |
| Waga | 168 g |
