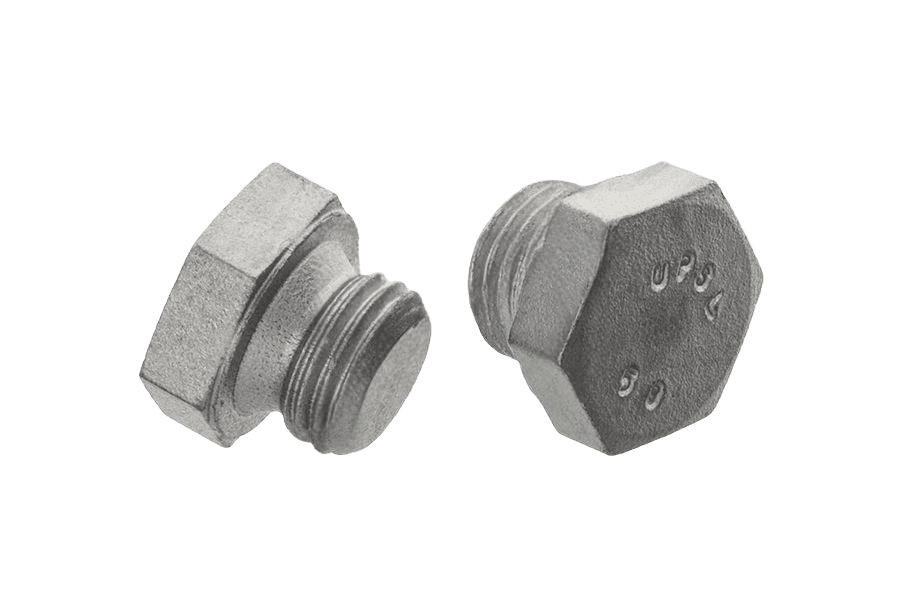

Korek z łbem sześciokątnym DIN 7604 A, cynk płatkowy
DIN 7604 ADIN 7604 A
OznaczenieDIN 7604 A · Cynk płatkowy srebrny (fl Zn)
Opis
Korek z łbem sześciokątnym wg normy DIN 7604 A. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Korki gwintowane do otworów spustowych, wlewowych i kontrolnych.
Dostępny asortyment: w rozmiarach od M14x1,5 do M26x1,5.
Dane techniczne
5 wariantów| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 7604 A |
| Rodzaj | Korek 6-kt |
| Rodzaj gwintu | Gwint metryczny |
| Skok gwintu | 1,5 |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 1,21 kg |
| Waga 1 szt | 24,1 g |
DIN 7604 Akarta katalogowa
karta katalogowaKorek 6-kt — wymiary i warunki techniczne wg DIN 7604 A
Wymiary i warunki techniczne wg DIN 7604 A
Karta normy DIN 7604 AUwagi
Korki gwintowane mogą być wykorzystywane do zaślepiania otworów z gwintem wewnętrznym walcowym wg DIN 13-5, DIN 13-6. Korki są stosowane wraz z uszczelkami wg DIN 7603, których forma i materiał zależy od rodzaju czynnika, temperatury i ciśnienia.

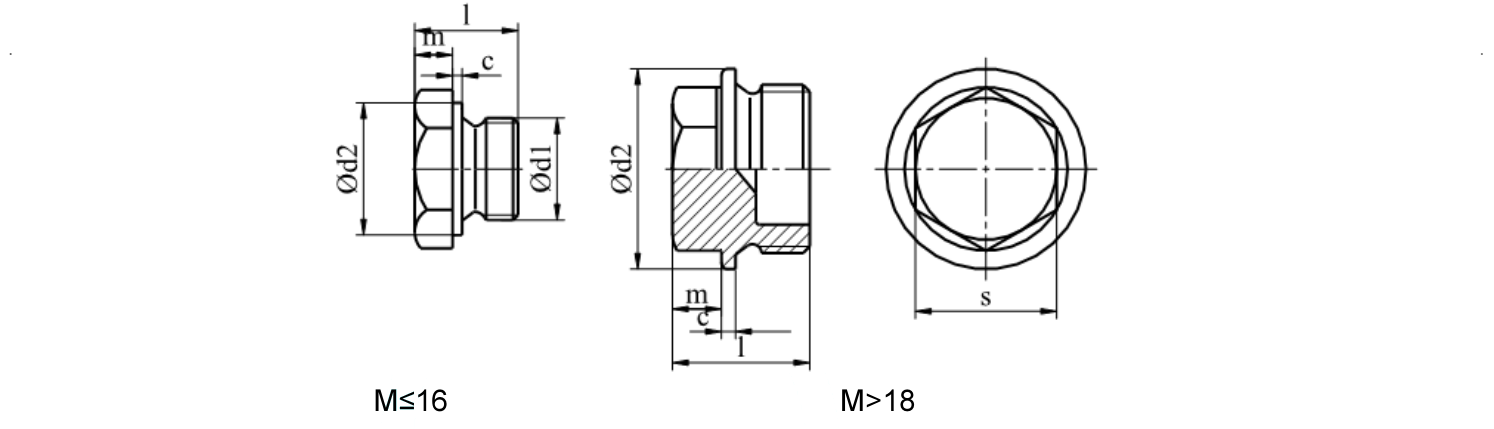

Wymiary — Forma A z krótkim gwintem
wszystkie wartości w mm| Ød1(nom) | c(+0,2/0) | d2(h14) | l(≈) | m(±1/2IT15) | s |
|---|---|---|---|---|---|
| M10x1 | 0,5 | 14 | 10,5 | 4 | 14 |
| M12x1,5 | 0,5 | 17 | 15,5 | 6 | 17 |
| M14x1,5 | 0,5 | 19 | 15,5 | 6 | 19 |
| M16x1,5 | 0,5 | 21 | 15,5 | 6 | 22 |
| M18x1,5 | 2 | 23 | 17 | 6 | 17 |
| M22x1,5 | 2 | 27 | 17 | 6 | 19 |
| M26x1,5 | 2,5 | 31 | 19,5 | 8 | 22 |
| M30x1,5 | 2,5 | 36 | 19,5 | 8 | 22 |
- c(+0,2/0)
- wysokość podcięcia trzpienia pod łbem, odchyłka górna +0,2 / dolna 0
- d2(h14)
- średnica łba sześciokątnego
- l(≈)
- długość całkowita, wymiar orientacyjny
- m(±1/2IT15)
- długość gwintu, odchyłka ± połowa IT15
- s
- rozmiar klucza (wymiar pod klucz)
| Ød1(nom) | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5 | M22x1,5 | M26x1,5 | M30x1,5 |
|---|---|---|---|---|---|---|---|---|
| c(+0,2/0)wysokość podcięcia trzpienia pod łbem, odchyłka górna +0,2 / dolna 0 | 0,5 | 0,5 | 0,5 | 0,5 | 2 | 2 | 2,5 | 2,5 |
| d2(h14)średnica łba sześciokątnego | 14 | 17 | 19 | 21 | 23 | 27 | 31 | 36 |
| l(≈)długość całkowita, wymiar orientacyjny | 10,5 | 15,5 | 15,5 | 15,5 | 17 | 17 | 19,5 | 19,5 |
| m(±1/2IT15)długość gwintu, odchyłka ± połowa IT15 | 4 | 6 | 6 | 6 | 6 | 6 | 8 | 8 |
| srozmiar klucza (wymiar pod klucz) | 14 | 17 | 19 | 22 | 17 | 19 | 22 | 22 |
Kolumna M14x1,5 odpowiada wybranemu wariantowi Korek z łbem sześciokątnym DIN 7604 A M14x1,5, cynk płatkowy.
- d1 — oznaczenie gwintu cylindrycznego (walcowego) korka wg DIN 13-5, DIN 13-6
Materiał i wykonanie
12 pozycjiMateriał
- Stal
- 9 SMnPb28K wg DIN 1651 lub UQst36 wg DIN 17111 — według wyboru producenta
- A1
- stal nierdzewna wg DIN 267-11
- Al
- stopy aluminium wg DIN 267-18
- CuZn
- stopy miedziowo-cynkowe wg DIN 267-18
- PA
- poliamid
- Inne materiały
- według uzgodnień
Wykonanie
- Klasa dokładności
- B wg ISO 4759-1
- Wykończenie powierzchni
- chropowatość powierzchni wg DIN 267-2
- Tolerancje ogólne
- ISO 2768-c
Powierzchnia
- Powłoki galwaniczne
- wg DIN 267-9
- Powłoki nieelektrolityczne płatkowe cynkowe
- wg ISO 10683
- Fosforowanie
- wg DIN 50942
Oznaczanie
przykład zapisuPrzykład oznaczania korka gwintowanego z łbem sześciokątnym, forma A z krótkim gwintem, odmiana lekka, z gwintem M20x1,5 ze stali węglowej:
Korek gwintowany DIN 7604 – A - M20x1,5 - St
