Korek z łbem sześciokątnym DIN 909, bez powłoki
DIN 909DIN 909
OznaczenieDIN 909 · Bez powłoki (surowe)
Opis
Korek z łbem sześciokątnym wg normy DIN 909. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Korki gwintowane do otworów spustowych, wlewowych i kontrolnych.
Dostępny asortyment: w rozmiarach od R 1/4 do R 3/4.
Dane techniczne
2 warianty| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 909 |
| Rodzaj | Korek 6-kt |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 1,18 kg |
| Waga 1 szt | 11,8 g |
DIN 909karta katalogowa
karta katalogowaKorek 6-kt — wymiary i warunki techniczne wg DIN 909
Wymiary i warunki techniczne wg DIN 909

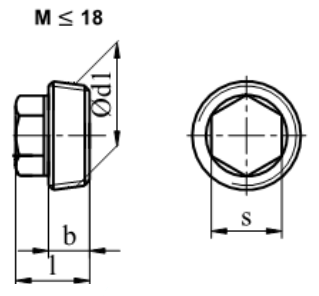

Karta normy DIN 909Wymiary — gwint metryczny
wszystkie wartości w mm| d1 | b(js16) | Ød2 | l | s |
|---|---|---|---|---|
| M10x1 | 8 | 12,5 | 7 | |
| M12x1,5 | 10 | 15 | 7 | |
| M14x1,5 | 10 | 15 | 9 | |
| M16x1,5 | 10 | 16 | 10 | |
| M18x1,5 | 10 | 16 | 10 | |
| M20x1,5 | 10 | 12 | 17 | 13 |
| M22x1,5 | 10 | 14 | 17 | 13 |
| M24x1,5 | 12 | 16 | 20 | 17 |
| M26x1,5 | 12 | 16 | 20 | 17 |
| M27x2 | 12 | 16 | 20 | 17 |
- b(js16)
- długość gwintu, tolerancja js16
- Ød2
- średnica czopa centrującego (dostępny od M20x1,5)
- l
- długość całkowita korka
- s
- rozmiar klucza
| d1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 | M26x1,5 | M27x2 |
|---|---|---|---|---|---|---|---|---|---|---|
| b(js16)długość gwintu, tolerancja js16 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 |
| Ød2średnica czopa centrującego (dostępny od M20x1,5) | 12 | 14 | 16 | 16 | 16 | |||||
| ldługość całkowita korka | 12,5 | 15 | 15 | 16 | 16 | 17 | 17 | 20 | 20 | 20 |
| srozmiar klucza | 7 | 7 | 9 | 10 | 10 | 13 | 13 | 17 | 17 | 17 |
- d1oznaczenie gwintu metrycznego stożkowego wg DIN 158
Wymiary — gwint rurowy
wszystkie wartości w mm| d1 | b(js16) | Ød2 | l | s |
|---|---|---|---|---|
| R 1/8 | 8 | 12,5 | 7 | |
| R 1/4 | 10 | 15 | 9 | |
| R 3/8 | 10 | 16 | 10 | |
| R 1/2 | 10 | 12 | 17 | 13 |
| R 3/4 | 12 | 16 | 20 | 17 |
| R 1 | 12 | 23 | 22 | 19 |
- b(js16)
- długość gwintu, tolerancja js16
- Ød2
- średnica czopa centrującego (dostępny od R 1/2)
- l
- długość całkowita korka
- s
- rozmiar klucza
| d1 | R 1/8 | R 1/4 | R 3/8 | R 1/2 | R 3/4 | R 1 |
|---|---|---|---|---|---|---|
| b(js16)długość gwintu, tolerancja js16 | 8 | 10 | 10 | 10 | 12 | 12 |
| Ød2średnica czopa centrującego (dostępny od R 1/2) | 12 | 16 | 23 | |||
| ldługość całkowita korka | 12,5 | 15 | 16 | 17 | 20 | 22 |
| srozmiar klucza | 7 | 9 | 10 | 13 | 17 | 19 |
Kolumna R 1/4 odpowiada wybranemu wariantowi Korek z łbem sześciokątnym DIN 909 R 1/4, bez powłoki.
- d1oznaczenie gwintu rurowego Withwortha wg DIN 3858, tolerancja 2 (wersja skrócona)
Materiał i wykonanie
11 pozycjiMateriał
- Stal
- 9 SMnPb28K wg DIN 1651 lub UQst36 wg DIN 17111 — według wyboru producenta
- A1
- stal nierdzewna wg DIN 267 cz. 11
- Al
- stopy aluminium wg DIN 267-18
- CuZn
- stopy miedziowo-cynkowe wg DIN 267-18
- Inne materiały
- według uzgodnień
Wykonanie
- Klasa dokładności
- B wg DIN ISO 4759 cz. 1
- Wykończenie powierzchni
- chropowatość powierzchni wg DIN 267 cz. 2
- Tolerancje ogólne
- ISO 2768-c
Powierzchnia
- Powłoki galwaniczne
- wg DIN 267-9
- Powłoki niezelektrolityczne płatkowe cynkowe
- wg ISO 10683
- Fosforowanie
- wg DIN 50942
Informacje dodatkowe
1 pozycja| Wersja z magnesem | możliwość sprowadzenia korków gwintowych również z magnesem |
|---|
Uwagi
Korki gwintowane mogą być wykorzystane do zaślepiania otworów z gwintem wewnętrznym walcowym wg DIN 13-12, DIN 158, DIN 3858 i ISO 228-1. Uzyskanie szczelności zależy od rodzaju czynnika, ciśnienia, temperatury i materiałów. Jest szczególnie istotne, gdy zaślepia się otwór z gwintem wewnętrznym według DIN 13-12.
Oznaczanie
przykład zapisuPrzykład oznaczania korka gwintowanego z łbem sześciokątnym, z gwintem stożkowym M20x1,5, ze stali węglowej:
Korek gwintowany DIN 909 – M20x1,5 – St
