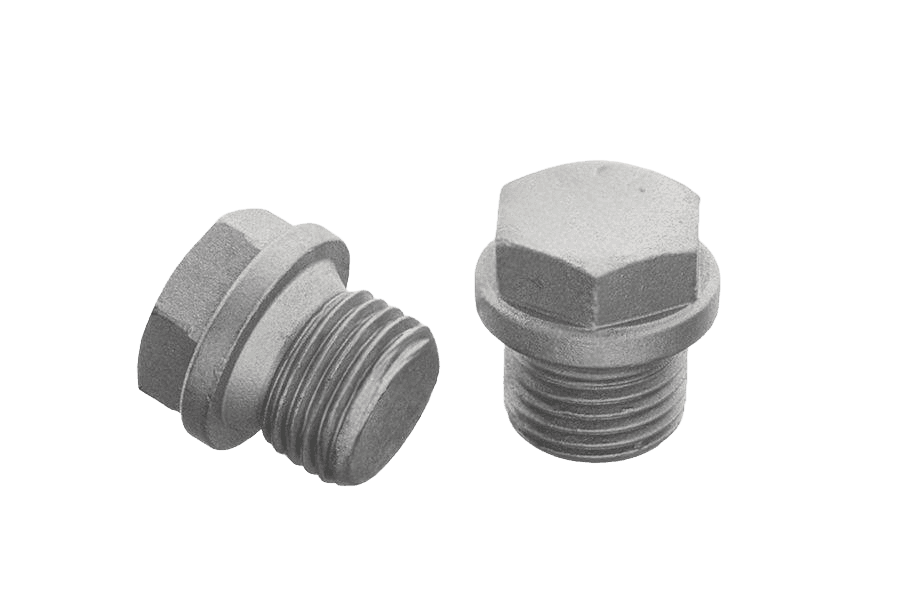

Korek z łbem sześciokątnym z kołnierzem DIN 910, cynk płatkowy
DIN 910DIN 910
OznaczenieDIN 910 · Cynk płatkowy srebrny (fl Zn)
Opis
Korek z łbem sześciokątnym z kołnierzem wg normy DIN 910. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Korki gwintowane do otworów spustowych, wlewowych i kontrolnych.
Dostępny asortyment: w rozmiarach od G 1/4 do M42x2. W ofercie również w wykonaniu surowym i nierdzewnym A4.
Dane techniczne
18 wariantów| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 910 |
| Rodzaj | Korek 6-kt |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 4,86 kg |
| Waga 1 szt | 194 g |
DIN 910karta katalogowa
karta katalogowaKorek 6-kt — wymiary i warunki techniczne wg DIN 910
Wymiary i warunki techniczne wg DIN 910
Karta normy DIN 910Uwagi
Korki gwintowane mogą być wykorzystywane do zaślepiania otworów z gwintem wewnętrznym walcowym wg DIN 13-5, DIN 13-6, DIN 13-7 oraz ISO 228-1. Korki są stosowane wraz z uszczelkami wg DIN 7603, których forma i materiał zależy od rodzaju czynnika, temperatury i ciśnienia.
Wymiary — gwint metryczny
wszystkie wartości w mm| d | c(+0,5/0) | d2(h14) | l(≈) | m(±IT15/2) | s |
|---|---|---|---|---|---|
| M10x1 | 3 | 14 | 17 | 6 | 10 |
| M12x1,5 | 3 | 17 | 21 | 6 | 13 |
| M16x1,5 | 3 | 21 | 21 | 6 | 17 |
| M18x1,5 | 4 | 23 | 24 | 8 | 17 |
| M20x1,5 | 4 | 25 | 26 | 8 | 19 |
| M22x1,5 | 4 | 27 | 26 | 8 | 19 |
| M24x1,5 | 4 | 29 | 27 | 9 | 22 |
| M26x1,5 | 4 | 31 | 30 | 10 | 24 |
| M27x2 | 4 | 32 | 30 | 10 | 24 |
| M30x1,5 | 4 | 36 | 30 | 10 | 24 |
| M30x2 | 4 | 36 | 30 | 10 | 24 |
| M33x2 | 5 | 39 | 32 | 11 | 27 |
| M36x1,5 | 5 | 42 | 32 | 11 | 27 |
| M36x2 | 5 | 42 | 32 | 11 | 27 |
- c(+0,5/0)
- wysokość kołnierza, odchyłka górna +0,5 / dolna 0
- d2(h14)
- średnica kołnierza
- l(≈)
- długość całkowita trzpienia (gwint + kołnierz), wymiar orientacyjny
- m(±IT15/2)
- długość gwintu, odchyłka ± połowa IT15
- s
- rozmiar klucza (wymiar pod klucz)
| d | M10x1 | M12x1,5 | M16x1,5 | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 | M26x1,5 | M27x2 | M30x1,5 | M30x2 | M33x2 | M36x1,5 | M36x2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| c(+0,5/0)wysokość kołnierza, odchyłka górna +0,5 / dolna 0 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 |
| d2(h14)średnica kołnierza | 14 | 17 | 21 | 23 | 25 | 27 | 29 | 31 | 32 | 36 | 36 | 39 | 42 | 42 |
| l(≈)długość całkowita trzpienia (gwint + kołnierz), wymiar orientacyjny | 17 | 21 | 21 | 24 | 26 | 26 | 27 | 30 | 30 | 30 | 30 | 32 | 32 | 32 |
| m(±IT15/2)długość gwintu, odchyłka ± połowa IT15 | 6 | 6 | 6 | 8 | 8 | 8 | 9 | 10 | 10 | 10 | 10 | 11 | 11 | 11 |
| srozmiar klucza (wymiar pod klucz) | 10 | 13 | 17 | 17 | 19 | 19 | 22 | 24 | 24 | 24 | 24 | 27 | 27 | 27 |
- doznaczenie gwintu metrycznego walcowego wg DIN 13-5, DIN 13-6, DIN 13-7
Wymiary — gwint rurowy
wszystkie wartości w mm| d | G 1/4 | G 3/8 | G 1/2 | G 3/4 | G 1 |
|---|---|---|---|---|---|
| c(+0,5/0)wysokość kołnierza, odchyłka górna +0,5 / dolna 0 | 3 | 3 | 4 | 4 | 5 |
| d2(h14)średnica kołnierza | 18 | 22 | 26 | 32 | 39 |
| l(≈)długość całkowita trzpienia (gwint + kołnierz), wymiar orientacyjny | 21 | 21 | 26 | 30 | 32 |
| m(±IT15/2)długość gwintu, odchyłka ± połowa IT15 | 6 | 6 | 8 | 10 | 11 |
| srozmiar klucza (wymiar pod klucz) | 13 | 17 | 19 | 24 | 27 |
Kolumna G 1 odpowiada wybranemu wariantowi Korek z łbem sześciokątnym z kołnierzem DIN 910 G 1, cynk płatkowy.
- doznaczenie gwintu rurowego walcowego wg DIN 228-1
- Wszystkie rozmiary w tej tabeli dotyczą gwintu zewnętrznego klasy tolerancji A wg DIN 228-1 (oznaczenie „A” pominięto w nagłówkach kolumn, żeby odpowiadały rozmiarom z katalogu); arkusz PDF podaje też G 1/8 A, nieobecny w katalogu
Materiał i wykonanie
12 pozycjiMateriał
- Stal
- 9 SMnPb28K wg DIN 1651 lub UQst36 wg DIN 17111 — według wyboru producenta
- A1
- stal nierdzewna wg DIN 267-11
- Al
- stopy aluminium wg DIN 267-18
- CuZn
- stopy miedziowo-cynkowe wg DIN 267-18
- PA
- poliamid
- Inne materiały
- według uzgodnień
Wykonanie
- Klasa dokładności
- B wg ISO 4759-1
- Wykończenie powierzchni
- chropowatość powierzchni wg DIN 267-2
- Tolerancje ogólne
- ISO 2768-c
Powierzchnia
- Powłoki galwaniczne
- wg DIN 267-9
- Powłoki nieelektrolityczne płatkowe cynkowe
- wg ISO 10683
- Fosforowanie
- wg DIN 50942
Oznaczanie
przykład zapisuPrzykład oznaczania korka gwintowanego z łbem sześciokątnym i kołnierzem, z gwintem cylindrycznym M20x1,5 ze stali węglowej:
Korek gwintowany DIN 910 – M20x1,5 - StWykonania DIN 910
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Korek z łbem sześciokątnym z kołnierzem DIN 910, cynk płatkowyCynk płatkowy srebrny (fl Zn)to wykonanie | Cynk płatkowy srebrny (fl Zn) | — |
| Korek z łbem sześciokątnym z kołnierzem DIN 910, stal kwasoodporna A4stal nierdzewna A4 | stal nierdzewna A4 | — |
| Korek z łbem sześciokątnym z kołnierzem DIN 910, bez powłokiBez powłoki (surowe) | Bez powłoki (surowe) | — |
| Korek z łbem sześciokątnym z kołnierzem DIN 910, mosiądzmosiądz | mosiądz | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
