AN 626karta katalogowa

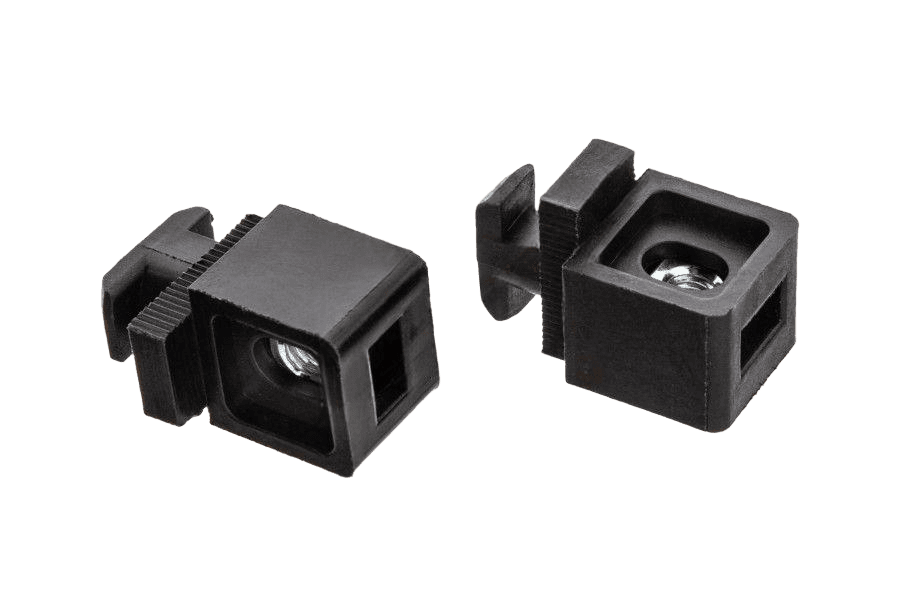

Kostka mocująca do profili aluminiowych N10 PA6 AN 626
Wymiary i warunki techniczne wg AN 626
Wymiary (mm)wybrany rozmiar: 40x40 (M6)
| Kostka | N8 | N10 |
|---|---|---|
| rowek | 8 | 10 |
| szer. profilu | 30 | 40 |
| a | 2,5 | 6 |
| c | 5 | 3,7 |
| Ø d | M6 | M6 |
| h | 32,8 | 34,7 |
| k | 8 | 9,5 |
| m | 21 | 22,7 |
| s | 15,5 | 19 |
| t | 7,7 | 9,7 |
rowek — szerokość rowka teowego w profilu aluminiowym, w który wchodzi kostkaszer. profilu — szerokość profilu aluminiowego, do którego przeznaczona jest kostkaa — wysokość radełkowania blokującego obrót kostki w rowkuc — wysokość stopki mocującej w rowkuØ d — gwint nakrętki wpuszczanejh — wysokość całkowita kostkik — szerokość główki od strony nakrętki wpuszczanejm — szerokość stopki mocującejs — szerokość pośrednia stopkit — szerokość górnej krawędzi stopki
Nakrętka wpuszczana
| Gwint nakrętki wpuszczanej | M6 – 6H |
|---|
Budowa kostki montażowej
z nakrętką wpuszczaną M6 – 6H osadzoną w główce kostki
Oznaczanie
Przykład oznaczania kostki montażowej do profili aluminiowych, z rowkiem 8 i szerokości profilu 30 mm:
Kostka montażowa AN 626 - 8 - 30.
Specyfikacja produktu
| Wymiar | 40x40 (M6) |
|---|---|
| Norma | AN 626 |
| Klasa / materiał | Poliamid PA6 (tworzywo) |
| Wysokość | 40 |
| Rozmiar | M6 |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 20 szt |
| Waga opakowania | 230 g |
| Waga 1 szt | 11,5 g |
