AN 305karta katalogowa

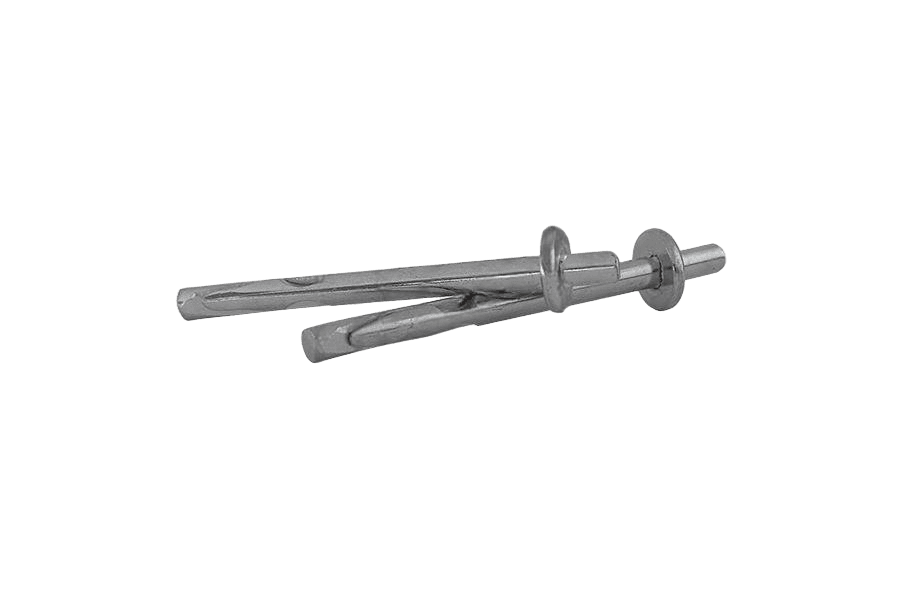

Kotwa klinowa
Wymiary i warunki techniczne wg AN 305
Wymiary (mm)
| Ød(nom) | 6 | |
|---|---|---|
| l(nom) | 40 | 70 |
| lc | 50 | 80 |
| Ød2 | 15 | 15 |
| k | 2,5 | 2,5 |
Ød(nom) — średnica nominalna kotwyl(nom) — długość nominalna kotwylc — długość całkowita po zamontowaniu (kołek dobity do oporu)Ød2 — średnica podkładki dociskowejk — grubość podkładki dociskowej
Materiał i powłoka
| Materiał | Stal niestopowa wg PN-EN 10025 (stal węglowa) |
|---|---|
| Powłoka | ocynk galwaniczny A2K wg ISO 4042 |
Sposób montażu
Osadzenie kotwy z kołkiem w otworze w podłożu
Wbicie kołka (gwoździa) młotkiem aż do oporu
Tuleja kotwy rozparta w otworze — zamocowanie gotowe
Oznaczanie
Przykład oznaczenia kotwy klinowej o średnicy nominalnej dnom = 6 mm i długości nominalnej lnom = 40 mm:
Kotwa klinowa AN 305 - 6 x 40
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | AN 305 |
| Rodzaj | Kotwa klinowa |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rozmiar | 6 |
| Układ rozmiaru | średnica (mm) |
