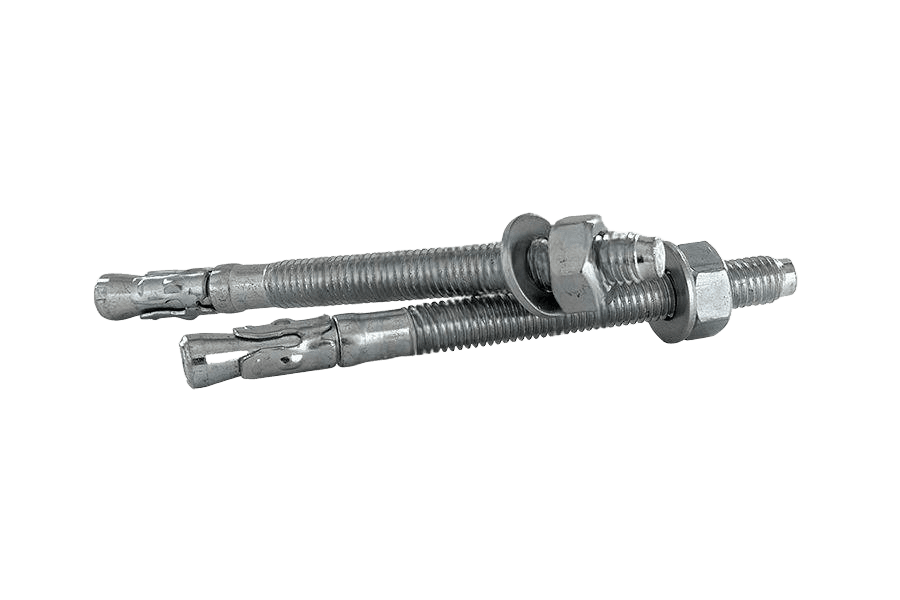

Kotwa pierścieniowa rozporowa AN 217, ocynk biały
AN 217AN 217
OznaczenieAN 217 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość28 wariantów normy · 28 w tym wykonaniuDługość 60–140 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 60 | 80 | 90 | 100 | 120 | 140 | 160 | 165 | 180 | 200 | 220 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M8 | Rozmiar M8, Długość 90: nie ma w normie | Rozmiar M8, Długość 160: nie ma w normie | Rozmiar M8, Długość 180: nie ma w normie | Rozmiar M8, Długość 200: nie ma w normie | Rozmiar M8, Długość 220: nie ma w normie | Rozmiar M8, Długość 250: nie ma w normie | ||||||
| M10 | Rozmiar M10, Długość 60: nie ma w normie | Rozmiar M10, Długość 165: nie ma w normie | Rozmiar M10, Długość 180: nie ma w normie | Rozmiar M10, Długość 200: nie ma w normie | Rozmiar M10, Długość 220: nie ma w normie | Rozmiar M10, Długość 250: nie ma w normie | ||||||
| M12 | Rozmiar M12, Długość 60: nie ma w normie | Rozmiar M12, Długość 90: nie ma w normie | Rozmiar M12, Długość 165: nie ma w normie | Rozmiar M12, Długość 200: nie ma w normie | Rozmiar M12, Długość 220: nie ma w normie | Rozmiar M12, Długość 250: nie ma w normie | ||||||
| M16 | Rozmiar M16, Długość 60: nie ma w normie | Rozmiar M16, Długość 80: nie ma w normie | Rozmiar M16, Długość 90: nie ma w normie | Rozmiar M16, Długość 165: nie ma w normie | Rozmiar M16, Długość 200: nie ma w normie | Rozmiar M16, Długość 250: nie ma w normie | ||||||
| M20 | Rozmiar M20, Długość 60: nie ma w normie | Rozmiar M20, Długość 80: nie ma w normie | Rozmiar M20, Długość 90: nie ma w normie | Rozmiar M20, Długość 100: nie ma w normie | Rozmiar M20, Długość 120: nie ma w normie | Rozmiar M20, Długość 140: nie ma w normie | Rozmiar M20, Długość 165: nie ma w normie | Rozmiar M20, Długość 180: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 217karta katalogowa
karta katalogowaKotwa pierścieniowa rozporowa — wymiary i warunki techniczne wg AN 217
Wymiary i warunki techniczne wg AN 217
Karta normy AN 217Wymiary
wszystkie wartości w mm| Rozmiar | ØA | F |
|---|---|---|
| M8 | 8 | 24,4 |
| M10 | 10 | 28 |
| M12 | 12 | 33,5 |
| M16 | 16 | 41 |
| M20 | 20 | 45 |
- ØA
- średnica zewnętrzna trzpienia rozporowego kotwy
- F
- długość części rozporowej (rozprężnej) na końcu kotwy
| Rozmiar | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|
| ØAśrednica zewnętrzna trzpienia rozporowego kotwy | 8 | 10 | 12 | 16 | 20 |
| Fdługość części rozporowej (rozprężnej) na końcu kotwy | 24,4 | 28 | 33,5 | 41 | 45 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
Materiał i wykończenie powierzchni
4 pozycjeMateriał
- Stal niestopowa (węglowa)
- np. Q195 (S185, 1.0035), gatunek wg wyboru producenta
- Stal nierdzewna
- austenityczna, kwasoodporna A4 wg ISO 3506-1
Wykończenie powierzchni (dla stali węglowej)
- Cynk galwaniczny
- A2K wg ISO 4042, 5 µm, Cr3+
- Cynk płatkowy
- wg ISO 10683
W zestawie
2 pozycje| Nakrętka | DIN 934 |
|---|---|
| Podkładka | DIN 125 |

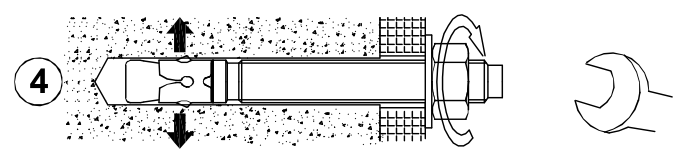

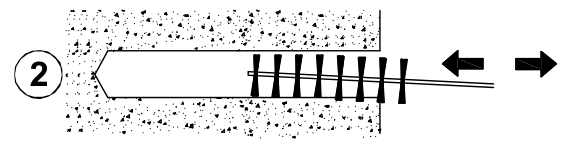

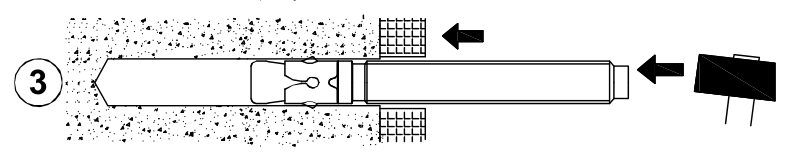

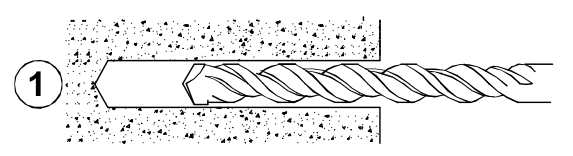

Zredukowana głębokość zakotwienia
długość l w mmPoniżej podano parametry osadzania dla zredukowanej, mniejszej niż standardowa, głębokości zakotwienia. Zaleca się stosować tylko w sytuacjach koniecznych, po uprzednim przeprowadzeniu prób montażowych — parametry wg danych producenta.
W praktyce za standardową głębokość zakotwienia, umożliwiającą uzyskanie optymalnej wytrzymałości na wyrywanie, uważa się głębokość ok. 8×d.
| l | H1zred(min) | H2zred(min) | G(max) | ØD(+0,25/0) | ØA(±0,1) |
|---|---|---|---|---|---|
| 60 | 35** | 45 | 5 | 8 | 9 |
| 80 | 40 | 50 | 20 | 8 | 9 |
| 90 | 40 | 50 | 30 | 8 | 9 |
| 100 | 40 | 50 | 40 | 8 | 9 |
| 120 | 40 | 50 | 60 | 8 | 9 |
| 140 | 40 | 50 | 80 | 8 | 9 |
| 160 | 40 | 50 | 100 | 8 | 9 |
- H1zred(min)
- minimalna głębokość osadzenia kotwy w podłożu (do końca trzpienia rozporowego)
- H2zred(min)
- minimalna głębokość otworu wierconego w podłożu
- G(max)
- maksymalna grubość mocowanego elementu
- ØD(+0,25/0)
- średnica otworu wierconego w podłożu
- ØA(±0,1)
- średnica zewnętrzna kotwy w miejscu przejścia przez otwór mocowanego elementu
| l | 60 | 80 | 90 | 100 | 120 | 140 | 160 |
|---|---|---|---|---|---|---|---|
| H1zred(min)minimalna głębokość osadzenia kotwy w podłożu (do końca trzpienia rozporowego) | 35** | 40 | 40 | 40 | 40 | 40 | 40 |
| H2zred(min)minimalna głębokość otworu wierconego w podłożu | 45 | 50 | 50 | 50 | 50 | 50 | 50 |
| G(max)maksymalna grubość mocowanego elementu | 5 | 20 | 30 | 40 | 60 | 80 | 100 |
| ØD(+0,25/0)średnica otworu wierconego w podłożu | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| ØA(±0,1)średnica zewnętrzna kotwy w miejscu przejścia przez otwór mocowanego elementu | 9 | 9 | 9 | 9 | 9 | 9 | 9 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- …**znacznie zredukowana głębokość zakotwienia
- Parametry montażowe według danych producenta; przed zastosowaniem zredukowanej głębokości zakotwienia należy wykonać próby montażowe
Oznaczanie
przykład zapisuPrzykład oznaczania kotwy pierścieniowej o średnicy nominalnej M10 (średnica gwintu) i długości nominalnej l = 120 mm, wykonanej ze stali, powłoka ochronna cynk płatkowy:
Kotwa pierścieniowa AN 217 - M 10 x 120 - St - fl ZnOpis
Kotwa pierścieniowa rozporowa wg normy AN 217. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do mocowań w betonie i pełnym murze.
Dostępny asortyment: w rozmiarach od M8 do M20 i długościach 60–250 mm. W ofercie również w wykonaniu z ocynkiem płatkowym i nierdzewnym A4.
Specyfikacja produktu
4 pozycje| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 217 |
| Rodzaj | Kotwa pierścieniowa rozporowa |
Wykonania AN 217
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Kotwa pierścieniowa rozporowa AN 217, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | 27/28 | wybierz wymiar |
| Kotwa pierścieniowa rozporowa AN 217, stal kwasoodporna A4stal nierdzewna A4 | stal nierdzewna A4 | 13/14 | wybierz wymiar |
| Kotwa pierścieniowa rozporowa AN 217, cynk płatkowyCynk płatkowy srebrny (fl Zn) | Cynk płatkowy srebrny (fl Zn) | 23/24 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
AN 217 · 28 wariantów
