AN 79karta katalogowa

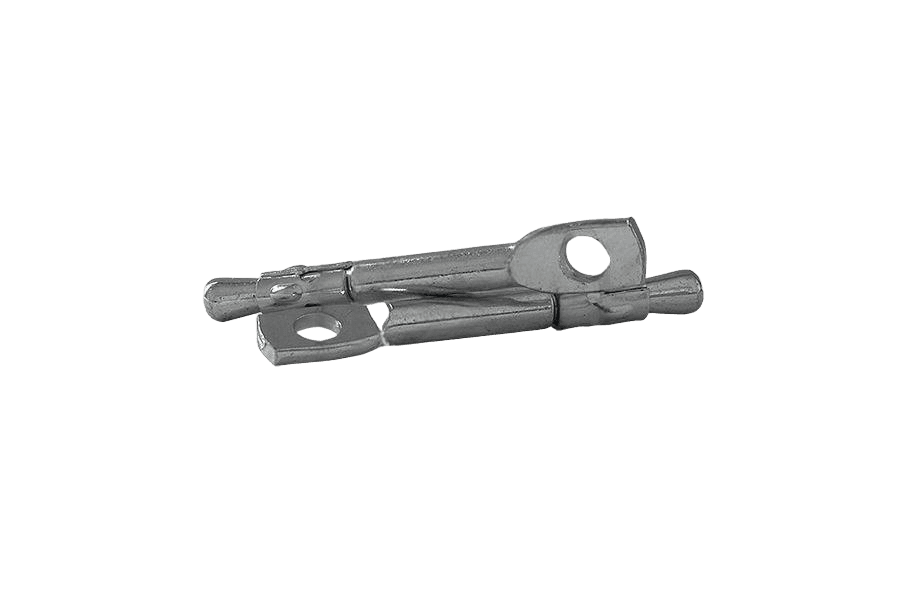

Kotwa pierśc. rozp. z oczkiem
Wymiary i warunki techniczne wg AN 79
Wymiary (mm)wybrany rozmiar: 60 × M6
| d | M6 | |
|---|---|---|
| max | min | |
| ds | 6,2 | 6,0 |
| d | 6,0 | 5,8 |
| t | 21,0 | 20,3 |
| l | ||
d (nagłówek) — rozmiar nominalny (gwint M6)d — średnica oczkads — średnica części rozporowejt — długość części rozporowejl — długość całkowita
Oznaczanie
Przykład oznaczania kotwy pierścieniowej z oczkiem z gwintem M6:
Kotwa pierścieniowa AN 79 M6
Specyfikacja produktu
| Długość | 60 |
|---|---|
| Średnica | M6 |
| Norma | AN 79 |
| Rodzaj | Kotwa pierśc. rozp. z oczkiem |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rozmiar | M6 |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 1,1 kg |
| Waga 1 szt | 11 g |
