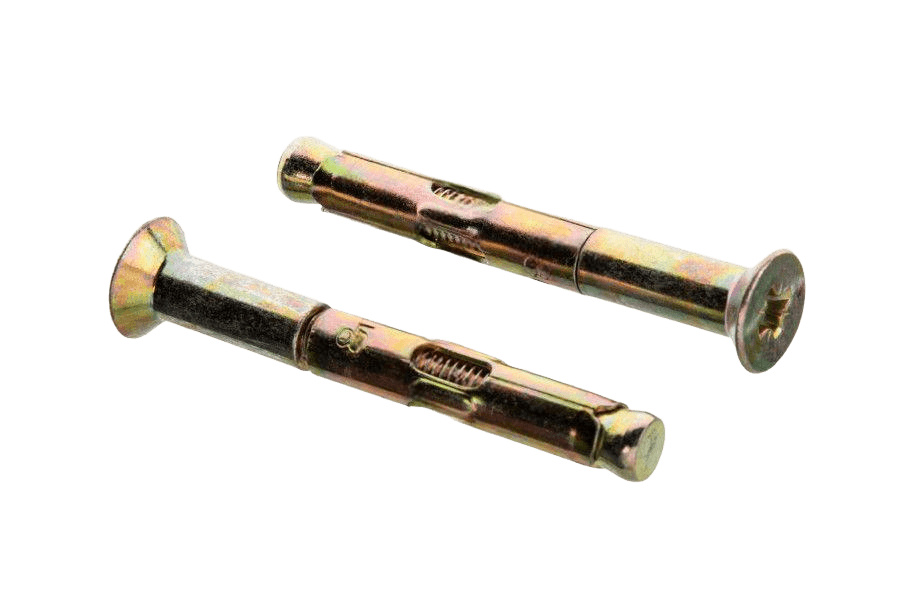

Kotwa rozporowa stożkowa AN 228, ocynk żółty
AN 228AN 228
OznaczenieAN 228 · Ocynk galwaniczny żółty (oc.Z)
Opis
Kotwa rozporowa stożkowa wg normy AN 228. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do mocowań w betonie i pełnym murze.
Dostępny asortyment: w długościach 60–100 mm.
Dane techniczne
2 warianty| Pokrycie | Ocynk galwaniczny żółty (oc.Z) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 228 |
| Rodzaj | Kotwa rozporowa stożkowa |
| Średnica zewnętrzna | 8 |
| Rozmiar | M6 |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 2,02 kg |
| Waga 1 szt | 20,2 g |
AN 228karta katalogowa
karta katalogowaKotwa rozporowa stożkowa — wymiary i warunki techniczne wg AN 228
Wymiary i warunki techniczne wg AN 228
Karta normy AN 228Uwagi
Zastosowanie
Kotwy rozporowe tulejowe przeznaczone są do przymocowywania konstrukcji i przedmiotów do betonu, kamienia i cegły pełnej. Dopuszcza się stosowanie w innych litych materiałach po przeprowadzeniu próby wytrzymałościowej. Można je stosować do montażu przetykowego oraz w otworach przelotowych.
Łeb stożkowy zapewnia wgłębienie się kotwy w materiał rodzimy.
Są szczególnie zalecane do montażu korytek (np. elektrycznych) na ścianach, gdzie ilość miejsca jest ograniczona.
Zalety
- Gotowa do natychmiastowego użycia, wstępnie zmontowana
- Łeb stożkowy
- Prosta w montażu
- Średnica kotwy równa otworowi montażowemu
Wymiary
wszystkie wartości w mm| d — oznaczenie (Ø trzonu x l) | d1 | l1 | l2 |
|---|---|---|---|
| 8x60 | 8 | 36 | 23 |
| 8x85 | 8 | 60 | 23 |
| 8x100 | 8 | 60 | 23 |
| 10x102 | 10 | 70 | 25 |
| 10x120 | 10 | 70 | 25 |
- d1
- średnica zewnętrzna tulei rozporowej
- l1
- długość łba stożkowego wraz z tuleją rozporową
- l2
- długość trzpienia za tuleją rozporową
| d — oznaczenie (Ø trzonu x l) | 8x60 | 8x85 | 8x100 | 10x102 | 10x120 |
|---|---|---|---|---|---|
| d1średnica zewnętrzna tulei rozporowej | 8 | 8 | 8 | 10 | 10 |
| l1długość łba stożkowego wraz z tuleją rozporową | 36 | 60 | 60 | 70 | 70 |
| l2długość trzpienia za tuleją rozporową | 23 | 23 | 23 | 25 | 25 |
- doznaczenie kotwy: średnica tulei (Ø) x długość nominalna l, w mm
- l, l3, l4 — dodatkowe wymiary pokazane na rysunku (długość całkowita, odcinek przejściowy tulei, długość trzpienia od tulei do końca) — brak wartości liczbowych w karcie źródłowej
Oznaczanie
przykład zapisuPrzykład oznaczania kotwy rozporowej tulejowej z łbem stożkowym z gwintem M8, długości nominalnej l = 100 mm:
Kotwa rozporowa stożkowa AN 228, ocynk żółtyWykonania AN 228
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Kotwa rozporowa stożkowa AN 228, ocynk żółtyOcynk galwaniczny żółty (oc.Z)to wykonanie | Ocynk galwaniczny żółty (oc.Z) | — |
| Kotwa rozporowa stożkowa AN 228, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
