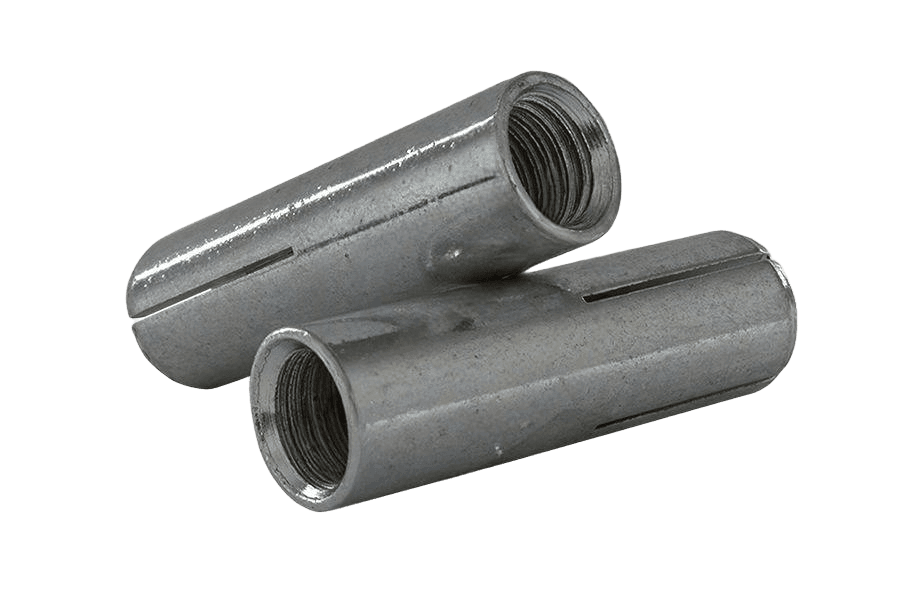

Kotwa rozporowa wbijana wewnętrzna AN 215, ocynk biały
AN 215AN 215
OznaczenieAN 215 · Ocynk galwaniczny biały (oc.B)
Opis
Kotwa rozporowa wbijana wewnętrzna wg normy AN 215. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do mocowań w betonie i pełnym murze.
Dostępny asortyment: w rozmiarach od M6 do M20.
Dane techniczne
6 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 215 |
| Rodzaj | Kotwa rozporowa wbijana wewnętrzna |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 560 g |
| Waga 1 szt | 5,6 g |
AN 215karta katalogowa
karta katalogowaKotwa rozporowa wbijana wewnętrzna AN 215, ocynk biały — wymiary i warunki techniczne wg AN 215
Wymiary i warunki techniczne wg AN 215
Karta normy AN 215Wymiary
wszystkie wartości w mm| d | dk | dp | l(max) | l(min) |
|---|---|---|---|---|
| M6 | 8 | 3,2 | 25,2 | 24,6 |
| M8 | 10 | 4,2 | 30,2 | 29,6 |
| M10 | 12 | 6,4 | 40 | 39,2 |
| M12 | 16 | 8,3 | 51 | 50 |
| M16 | 20 | 12,3 | 65 | 64 |
| M20 | 25 | 14,5 | 80 | 79 |
- dk
- średnica zewnętrzna korpusu kotwy
- dp
- średnica bolca rozporowego
| d | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|
| dkśrednica zewnętrzna korpusu kotwy | 8 | 10 | 12 | 16 | 20 | 25 |
| dpśrednica bolca rozporowego | 3,2 | 4,2 | 6,4 | 8,3 | 12,3 | 14,5 |
| l(max) | 25,2 | 30,2 | 40 | 51 | 65 | 80 |
| l(min) | 24,6 | 29,6 | 39,2 | 50 | 64 | 79 |
Kolumna M6 odpowiada wybranemu wariantowi Kotwa rozporowa wbijana wewnętrzna AN 215 M6, ocynk biały.
- dśrednica nominalna gwintu wewnętrznego (rozmiar)
- l — długość całkowita kotwy
Uwagi
Opis

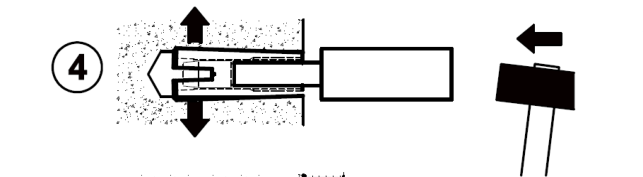

Kotwa rozporowa z gwintem wewnętrznym składa się z rozporowego korpusu o kształcie walcowym oraz stożkowego bolca. Bolec używany jest do rozpierania kotwy w otworze podczas montażu i jest poddany obróbce cieplnej, zapobiegającej zatarciu się podczas rozpierania. Korpus posiada cztery nacięcia na części długości. Kotwa wymaga zastosowania pobijaka w celu rozparcia kotwy w otworze.
Zastosowanie
Idealna do ogólnego stosowania ze względu na relatywnie płytkie zakotwienie oraz wyeliminowanie współpracującej nakrętki — wkręcany pręt gwintowany wystaje z podłoża. Przeznaczona do kotwienia w betonie; nie powinna być stosowana do cegły i pustaków.

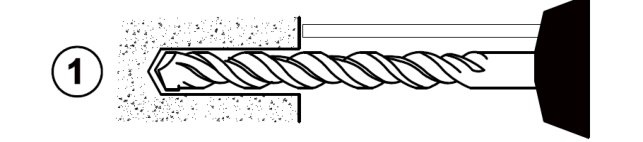

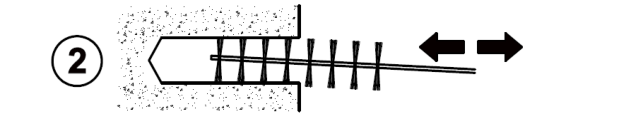

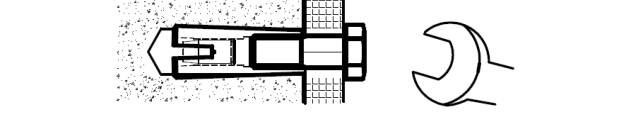

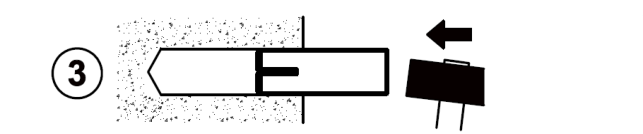

Montaż poniżej powierzchni betonu
Kotwę można umieścić poniżej powierzchni betonu: należy wykonać otwór o większej głębokości niż długość kotwy, wkręcić śrubę i uderzając w jej łeb zagłębić kotwę na pożądaną głębokość, następnie wykręcić śrubę i rozeprzeć kotwę za pomocą pobijaka.
Oznaczanie
przykład zapisuPrzykład oznaczania kotwy rozporowej z gwintem wewnętrznym, z bolcem, o wymiarze nominalnym M8x30:
Kotwa rozporowa wbijana wewnętrzna AN 215, ocynk biały
