AN 216karta katalogowa

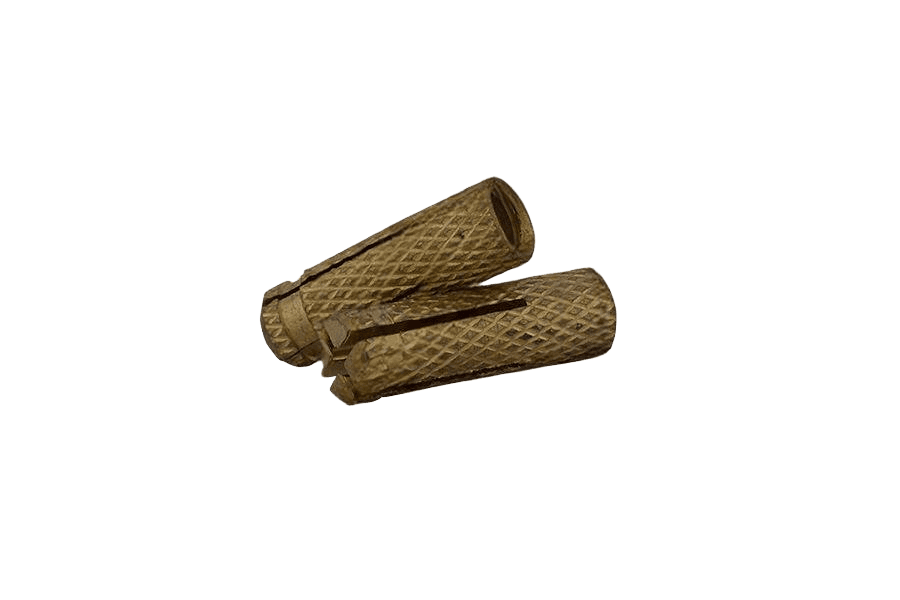

Kotwa rozp. z gw. wew.
Wymiary i warunki techniczne wg AN 216
Widoki czołowe
4 segmenty rozprężne
6 segmentów rozprężnych
Wymiary (mm)
| Ød(nom) | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|
| Ødk | 5 | 5,8 | 7,8 | 10 | 12 | 14 | 20 | 25 |
| l | 16,9 | 20 | 24,5 | 30 | 34 | 39,4 | 44,8 | 80,8 |
Ød — gwint wewnętrzny (nominalny)Ødk — średnica zewnętrzna korpusu kotwyl — długość
Wykonanie i powołane normy
Materiał
| Mosiądz CuZn — wg wyboru producenta |
Gwint
| Rodzaj | metryczny, zwykły, tolerancja 6H |
|---|---|
| Norma | ISO 965 |
Oznaczanie
Przykład oznaczania kotwy rozporowej wbijanej, mosiężnej, z gwintem M10:
Kotwa rozporowa wbijana, mosiężna AN 216 - M10
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 216 |
| Rodzaj | Kotwa rozp. z gw. wew. |
| Klasa / materiał | Mosiądz (ms) |
| Własność | z gwintem wew. |
| Układ rozmiaru | gwint metryczny |
| Napęd | z gwintem wew. |
