AN 214karta katalogowa

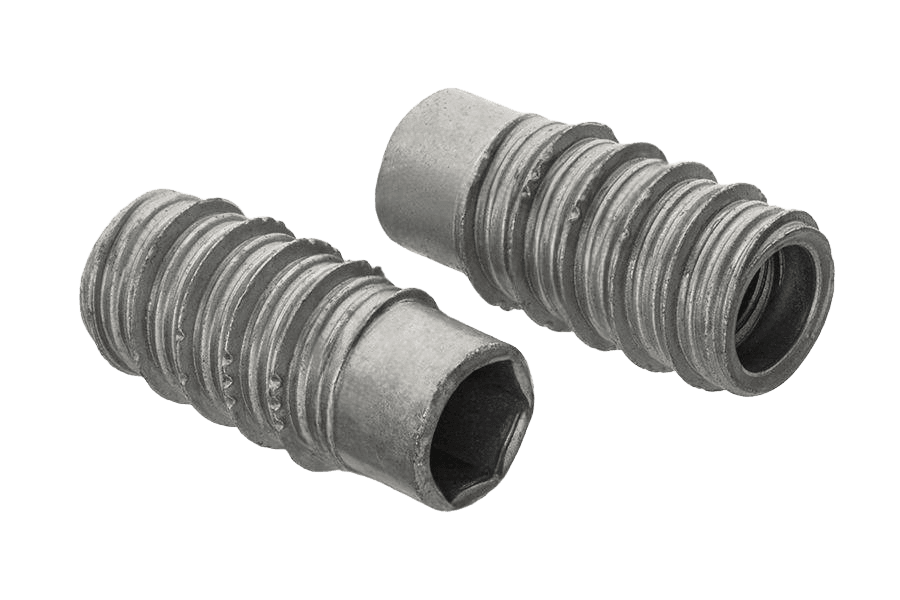

Kotwa wkręc. do betonu
Wymiary i warunki techniczne wg AN 214
Oznaczanie
Opis
Kotwy przeznaczone do montażu rur, systemów wentylacji, konstrukcji stalowych i drewnianych. Odpowiednie do użycia w średnio obciążonych systemach mocowania bezpośrednio w betonie. Kotwa posiada specjalny gwint, dzięki któremu jest prosta w montażu oraz wymaga mniejszego momentu dokręcenia niż kotwy standardowe.
Zalety
- Nieograniczony zakres stosowania w materiałach pełnych, np. w betonie, cegle pełnej, drewnie
- Montaż bezpośredni w materiale rodzimym
- Odpowiedni do mocowania barier
- Montaż bez naprężeń
- Prostszy i szybszy montaż, łatwy montaż jedną ręką nawet w trudnych warunkach (bez specjalnych narzędzi)
- Małe odległości od krawędzi i odstępy między montowanymi kotwami
- Idealne dla montażu seryjnego
- Ognioodporny
Wymiary (mm)wybrany rozmiar: M12
| d | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
| dk | 9,10 | 10,40 | 13,60 | 16,75 | 19,95 | 24,60 |
| h | 5,0 | 6,0 | 7,0 | 9,0 | 10,0 | 12,0 |
| b | 9,0 | 10,0 | 12,5 | 19,0 | 22,0 | |
| l | 28 | 28 | 32 | 37 | 42 | 43 |
| D* | 8 | 9 | 12 | 15 | 18 | 22 |
| A* | 33 | 33 | 37 | 42 | 47 | 48 |
| Moment wkręcania* (Nm) | 5-10 | 5-10 | 15 | 20 | 20 | 50 |
d — gwint wewnętrzny kotwy (rozmiar nominalny)dk — średnica zewnętrzna kotwyb — długość gwintu zewnętrznego (nacinającego beton)h — długość odcinka gładkiego przy wejściu do gniazda sześciokątnegol — długość całkowita kotwyD* — zalecana średnica wiercenia otworu w podłożuA* — zalecana głębokość otworu w podłożuMoment wkręcania* — zalecany moment siły wkręcania kotwy, w Nm* — dane producenta; w celu doboru kotwy oraz parametrów jej osadzania zaleca się wykonanie prób
Montaż

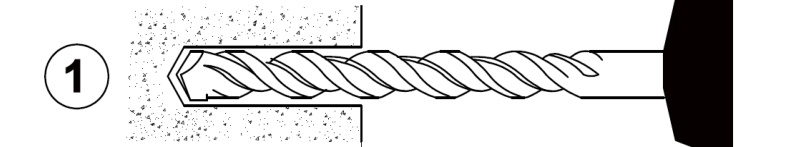

Wywiercić w betonie otwór o odpowiedniej średnicy

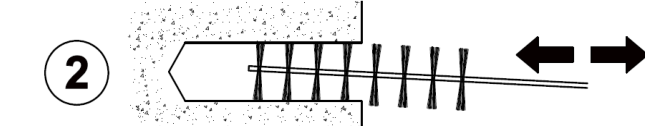

Usunąć kurz i resztki gruzu z otworu sprężonym powietrzem lub szczotką

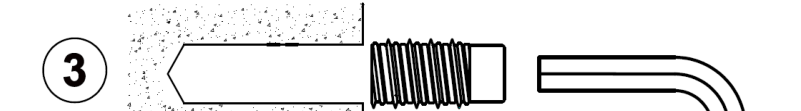

Wkręcić kotwę w otwór za pomocą wkrętarki z grotem lub klucza imbusowego — kotwa nacina gwint w ściance otworu

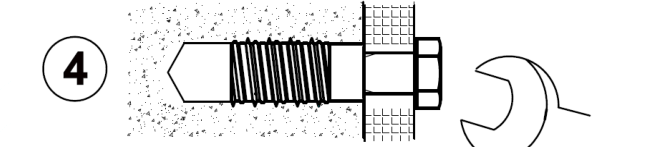

Wkręcić w zamontowaną kotwę pręt gwintowany, śrubę lub inny łącznik
Przykład oznaczania kotwy wkręcanej z gwintem wewnętrznym o średnicy nominalnej M6:
Kotwa do betonu AN 214 – M6.
Specyfikacja produktu
| Gwint | M12 |
|---|---|
| Norma | AN 214 |
| Rodzaj | Kotwa wkręc. do betonu |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rozmiar | M12 |
| Układ rozmiaru | gwint metryczny |
| Napęd | klucz In12 |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 1,96 kg |
| Waga 1 szt | 39,1 g |
