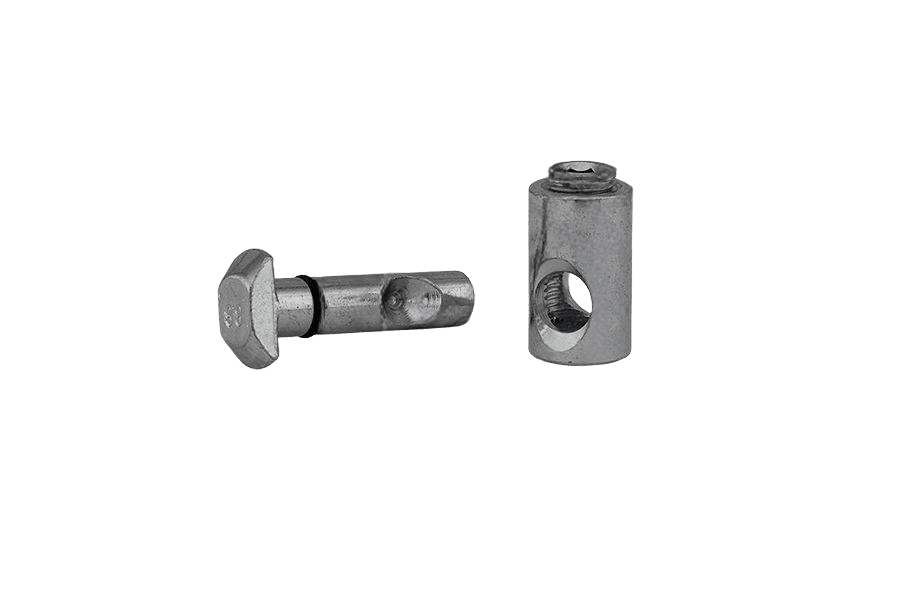

Łącznik profili 8/8 AN 609, ocynk biały
AN 609AN 609
Zdjęcie 1 z 2
OznaczenieAN 609 · Ocynk galwaniczny biały (oc.B)
Opis
Łącznik profili wg normy AN 609. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dane techniczne
2 warianty| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 609 |
| Rodzaj | Łącznik profili |
| Rozmiar | 8 |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 200 g |
| Waga 1 szt | 20 g |
AN 609karta katalogowa
karta katalogowaŁącznik profili — wymiary i warunki techniczne wg AN 609
Wymiary i warunki techniczne wg AN 609
Karta normy AN 609Wymiary
wszystkie wartości w mm| typ — kąt | 8/8 0° | 8/8 90° | 8/10 0° | 10/10 0° | 10/10 90° |
|---|---|---|---|---|---|
| nodległość od kołnierza oporowego do czopu Øf | 18 | 18 | 18 | 22,5 | 22,5 |
| Øeśrednica czopu wchodzącego w profil P2 | 7 | 7 | 7 | 9,7 | 9,7 |
| Øfśrednica czopu oporowego między profilami | 11 | 11 | 11 | 17 | 17 |
| kdługość trzpienia mocującego w profilu P1 | 4,8 | 4,8 | 5,7 | 5,7 | 5,7 |
| ldługość całkowita łącznika | 33 | 33 | 40 | 45,5 | 45,5 |
| trozstaw krzyżowego trzpienia mocującego, osadzanego w kanale profilu P1 | 15,5 | 15,5 | 19,5 | 19,5 | 19,5 |
Kolumna 8/8 0° odpowiada wybranemu wariantowi Łącznik profili 8/8 AN 609 8/8 0°, ocynk biały.
- typoznaczenie łączonych profili (np. 8/8 = profil 8 z profilem 8, 8/10 = profil 8 z profilem 10)
- kąt 0° — łącznik równoległy (profile w jednej linii)
- kąt 90° — łącznik prostopadły (profile pod kątem prostym)
- P1, P2 — oznaczenie profili wg rysunku; dla typu 8/8 i 10/10 łącznik jest symetryczny, dla typu 8/10 kierunek jest ustalony (profil 8 = P2, profil 10 = P1)
Oznaczanie
przykład zapisuPrzykład oznaczania łącznika profili do łączenia profili 8/8, ustawienie prostopadłe 90°:
Łącznik profili AN 609 – 8/8 - 90°Wykonania AN 609
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Łącznik profili 8/8 AN 609, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | — |
| Łącznik profili 8/10 AN 609, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Łącznik profili 10/10 AN 609, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
