AN 628karta katalogowa

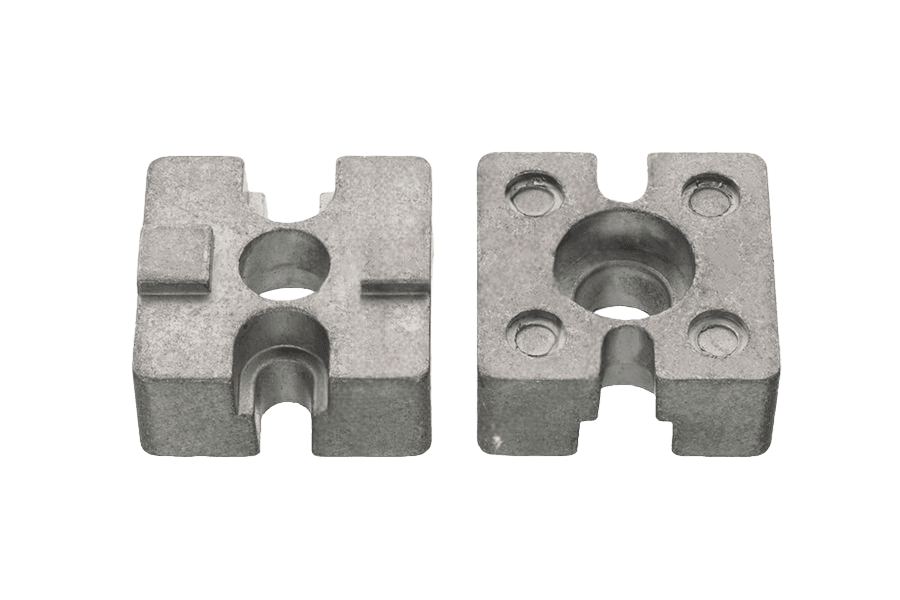

Łącznik typu T do profili aluminiowych N 8 Al AN 628
Wymiary i warunki techniczne wg AN 628
Wymiary (mm)wybrany rozmiar: 30 × 30
| Oznaczenie | N8 | N10 |
|---|---|---|
| rowek | 8 | 10 |
| szer. profilu | 30 | 45 |
| a | 30 | 45 |
| b | 30 | 45 |
| c | 8 | 10 |
| Ød | 9,2 | 12,5 |
| Øe | 14 | 20 |
| g | 5 | 6,5 |
| h | 13 | 13 |
rowek — szerokość rowka (kanału) profilu aluminiowego, do którego pasuje łącznikszer. profilu — szerokość profilu aluminiowego, z którym łącznik jest kompatybilnya, b — wymiary zewnętrzne łącznika (szerokość i wysokość, widok z przodu)c — szerokość noska wchodzącego w rowek profiluØd — średnica otworu przelotowego na element mocującyØe — średnica gniazda (zagłębienia) pod łeb elementu mocującego, od tylnej stronyg — grubość noska wchodzącego w rowek profiluh — grubość łącznika (wymiar w widoku z boku)
Oznaczanie
Przykład oznaczania łącznika T do profili aluminiowych 30x30 z rowkiem 8:
Łącznik T AN 628 - 8 - 30x30
Specyfikacja produktu
| Wymiar 1 | 30 |
|---|---|
| Wymiar 2 | 30 |
| Norma | AN 628 |
| Klasa / materiał | Aluminium (Al) |
| Wysokość | 30 |
| Ilość w opakowaniu | 20 szt |
| Waga opakowania | 460 g |
| Waga 1 szt | 23 g |
