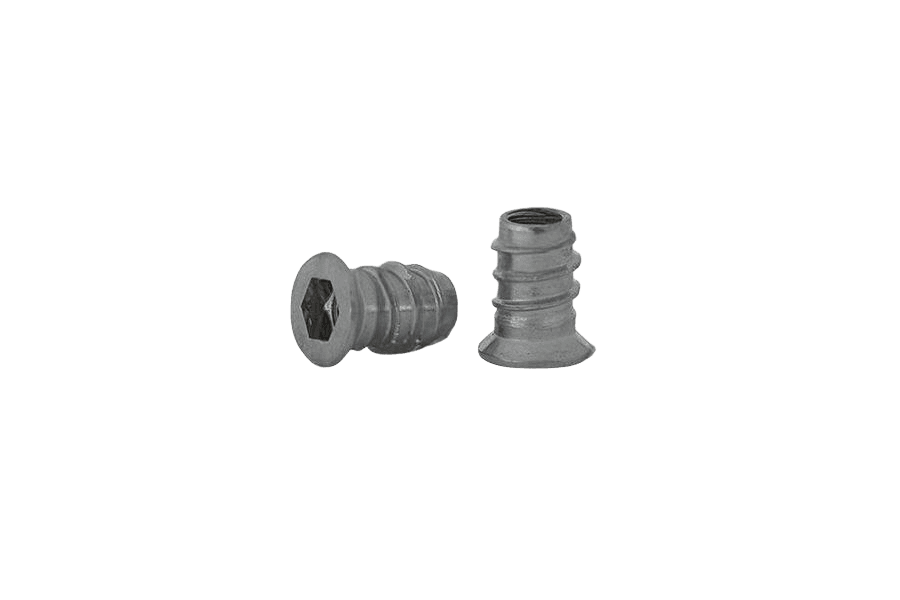

Mufka dwugwintowa z kołnierzem AN 422, ocynk biały
AN 422AN 422
Zdjęcie 1 z 2
OznaczenieAN 422 · Ocynk galwaniczny biały (oc.B)
Opis
Mufka dwugwintowa z kołnierzem wg normy AN 422. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dane techniczne
2 warianty| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 422 |
| Rodzaj | Mufka dwugwintowa z kołnierzem |
| Długość | 15 |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 360 g |
| Waga 1 szt | 3,6 g |
AN 422karta katalogowa
karta katalogowaMufka dwugwintowa z kołnierzem AN 422, ocynk biały — wymiary i warunki techniczne wg AN 422
Wymiary i warunki techniczne wg AN 422
Karta normy AN 422Wymiary
wszystkie wartości w mm| d | M6 | M8 |
|---|---|---|
| Øeśrednica zewnętrzna trzpienia (poniżej kołnierza) | 10,5 | 13,3 |
| pskok gwintu zewnętrznego (do drewna) | 3 | 4 |
| Ødkśrednica kołnierza | 12 | 14 |
| bdługość całkowita | 16 | 15 |
| Gniazdorozmiar klucza sześciokątnego (imbusowego) do wkręcania | 6 | 8 |
- doznaczenie gwintu wewnętrznego metrycznego (rozmiar nominalny)
Oznaczanie
przykład zapisuPrzykład zamawiania mufki dwugwintowej z kołnierzem, z gwintem wewnętrznym M6:
Mufka AN 422 – M6
