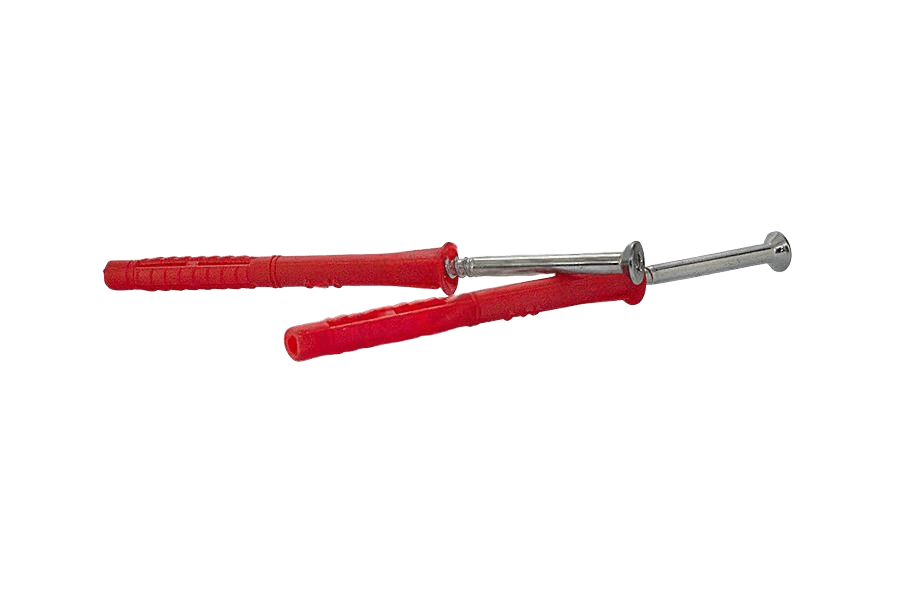

Kołek rozporowy MV/SK z wkrętem AN 246
AN 246AN 246
OznaczenieAN 246 · 135×10
AN 246karta katalogowa
karta katalogowaKołek rozporowy MV/SK z wkrętem AN 246 — wymiary i warunki techniczne wg AN 246
Wymiary i warunki techniczne wg AN 246
Karta normy AN 246Wymiary
wszystkie wartości w mm| Wielkość | Ødk | lk | Ødw | lw |
|---|---|---|---|---|
| 6x50 | 6 | 50 | 4 | 55 |
| 6x70 | 6 | 70 | 4 | 75 |
| 8x60 | 8 | 60 | 5,5 | 65 |
| 8x80 | 8 | 80 | 5,5 | 85 |
| 8x100 | 8 | 100 | 5,5 | 105 |
| 10x100 | 10 | 100 | 7 | 110 |
| 10x115 | 10 | 115 | 7 | 120 |
| 10x135 | 10 | 135 | 7 | 140 |
| 10x160 | 10 | 160 | 7 | 170 |
- Ødk
- średnica zewnętrzna kołka (część rozporowa)
- lk
- długość kołka
- Ødw
- średnica trzonu wkrętu
- lw
- długość wkrętu
| Wielkość | 6x50 | 6x70 | 8x60 | 8x80 | 8x100 | 10x100 | 10x115 | 10x135 | 10x160 |
|---|---|---|---|---|---|---|---|---|---|
| Ødkśrednica zewnętrzna kołka (część rozporowa) | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 | 10 |
| lkdługość kołka | 50 | 70 | 60 | 80 | 100 | 100 | 115 | 135 | 160 |
| Ødwśrednica trzonu wkrętu | 4 | 4 | 5,5 | 5,5 | 5,5 | 7 | 7 | 7 | 7 |
| lwdługość wkrętu | 55 | 75 | 65 | 85 | 105 | 110 | 120 | 140 | 170 |
Kolumna 10x135 odpowiada wybranemu wariantowi 135×10.
- Wielkośćoznaczenie Ø kołka x długość lk (mm)

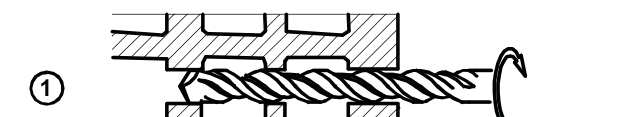

Parametry montażowe
wszystkie wartości w mm| Wielkość | H1 | G(max) | L(min) | ØD |
|---|---|---|---|---|
| 6x50 | 35 | 15 | 60 | 6 |
| 6x70 | 35 | 35 | 80 | 6 |
| 8x60 | 50 | 10 | 70 | 8 |
| 8x80 | 50 | 30 | 90 | 8 |
| 8x100 | 50 | 50 | 110 | 8 |
| 10x100 | 60 | 40 | 115 | 10 |
| 10x115 | 60 | 55 | 125 | 10 |
| 10x135 | 60 | 75 | 145 | 10 |
| 10x160 | 60 | 100 | 175 | 10 |
- H1
- głębokość otworu w podłożu

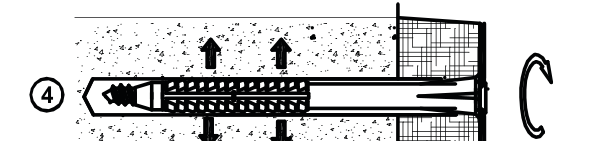

- G(max)
- maks. grubość mocowanego elementu (montaż przetykowy)
- L(min)
- min. całkowita głębokość wiercenia (H1 + G)

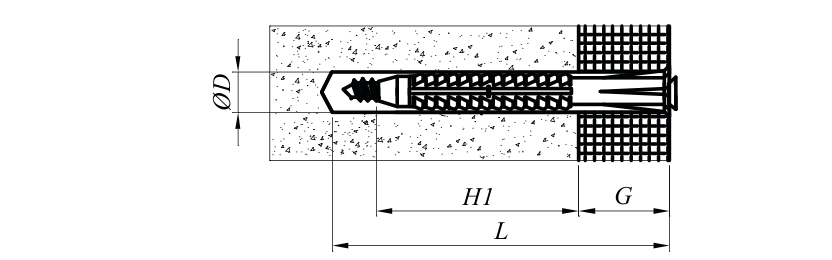

- ØD
- średnica otworu montażowego
| Wielkość | 6x50 | 6x70 | 8x60 | 8x80 | 8x100 | 10x100 | 10x115 | 10x135 | 10x160 |
|---|---|---|---|---|---|---|---|---|---|
| H1głębokość otworu w podłożu | 35 | 35 | 50 | 50 | 50 | 60 | 60 | 60 | 60 |
| G(max)maks. grubość mocowanego elementu (montaż przetykowy) | 15 | 35 | 10 | 30 | 50 | 40 | 55 | 75 | 100 |
| L(min)min. całkowita głębokość wiercenia (H1 + G) | 60 | 80 | 70 | 90 | 110 | 115 | 125 | 145 | 175 |
| ØDśrednica otworu montażowego | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 | 10 |
Kolumna 10x135 odpowiada wybranemu wariantowi 135×10.
- Parametry montażowe wg danych producenta — w celu doboru kołka oraz parametrów jego osadzania należy wykonać próby montażowe
Uwagi
Zastosowanie
Uniwersalny kołek z tworzywa sztucznego o wydłużonej części rozpierającej dostarczany jest z wkrętem z gniazdem T (Tx Torx). Kołek składa się z tulejki z wpuszczanym kołnierzem i krawędziami blokującymi obracanie się kołka oraz z trzysegmentowego korpusu rozporowego złączonego na końcu.

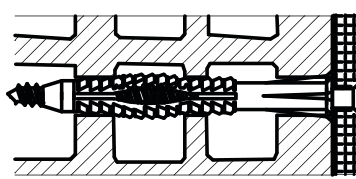

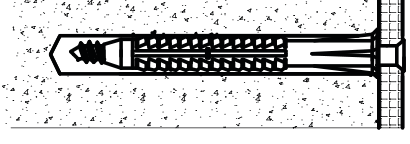

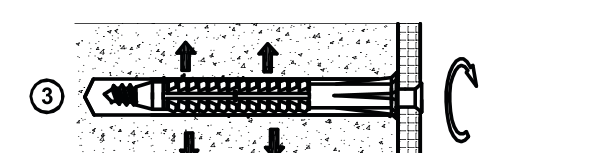

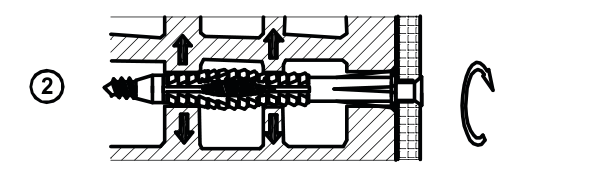

Kołek szczególnie nadaje się do mocowania w cegle dziurawce, a ponadto jest odpowiedni do montażu w betonie, murze pełnym, również w murze z wyłożonymi płytami izolacyjnymi, ceramicznymi lub z grubą warstwą tynku. Można stosować również do montażu drewnianych ościeżnic drzwi i okien.
Materiał i wykonanie
4 pozycjeKołek
- Materiał
- Nylon
Wkręt
- Materiał
- Stal niestopowa (węglowa) wg EN 10025
- Gniazdo
- sześciokarbowe T (Tx Torx) wg ISO 10664
- Wykończenie/powłoka
- cynk galwaniczny A2K wg ISO 4042
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 246 · 135×10Opis
Kołek rozporowy MV/SK z wkrętem wg normy AN 246. Do mocowań w murze i betonie.
Dostępny wariant: 10x135.
Specyfikacja produktu
9 pozycji| Długość | 135 |
|---|---|
| Średnica | 10 |
| Układ rozmiaru | średnica (mm) |
| Norma | AN 246 |
| Rodzaj | Kołek rozporowy MV/SK z wkrętem |
| Rozmiar | 10 |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 1 kg |
| Waga 1 szt | 40 g |
Wybrany wariantAN 246
135×1030,98 zł / opak
