DIN 929karta katalogowa

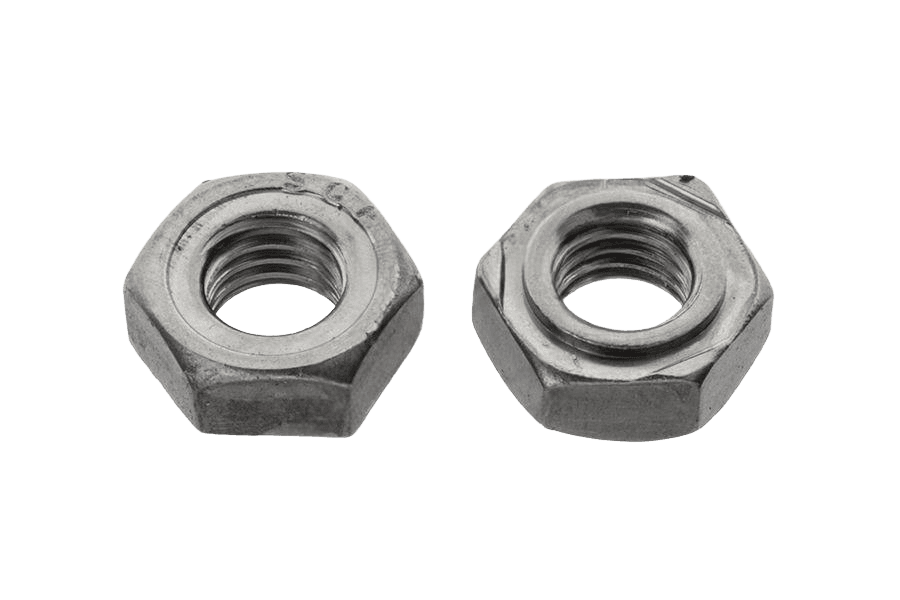

Nakr. 6-kt do zgrzew.
Wymiary i warunki techniczne wg DIN 929
Wymiary (mm)
| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 |
|---|---|---|---|---|---|---|---|---|---|
| gwint drobnozwojny | M8×1 | M10×1,25; M10×1 | M12×1,25; M12×1,5 | (M14×1,5) | M16×1,5 | ||||
| d2 | 4,5 | 6 | 7 | 8 | 10,5 | 12,5 | 14,8 | 16,8 | 18,8 |
| h1(max) | 0,55 | 0,65 | 0,7 | 0,75 | 0,9 | 1,15 | 1,4 | 1,8 | 1,8 |
| h1(min) | 0,45 | 0,55 | 0,6 | 0,6 | 0,75 | 0,95 | 1,2 | 1,6 | 1,6 |
| h2(max) | 0,25 | 0,35 | 0,4 | 0,4 | 0,5 | 0,65 | 0,8 | 1 | 1 |
| h2(min) | 0,15 | 0,25 | 0,3 | 0,3 | 0,35 | 0,5 | 0,6 | 0,8 | 0,8 |
| m | 3 | 3,5 | 4 | 5 | 6,5 | 8 | 10 | 11 | 13 |
| s | 7,5 | 9 | 10 | 11 | 14 | 17 | 19 | 22 | 24 |
— wymiary nie zalecaned — gwint (rozmiar nominalny)d2 — średnica występu (pierścienia) do zgrzewania; tol. d11h1 — wysokość występu do zgrzewania (max/min)h2 — wysokość odsadzenia występu do zgrzewania (max/min)m — grubość (wysokość) nakrętki; tol. h14s — rozmiar klucza (rozstaw płaszczyzn); tol. h13
Właściwości mechaniczne — siły sprawdzające
| Gwint | M3 | M4 | M5 | M6 | M8 | M8×1 | M10 | M10×1,25 | M10×1 | M12 | M12×1,25 | M12×1,5 | (M14) | M14×1,5 | M16 | M16×1,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Siła sprawdzająca [N] | 3800 | 6800 | 11600 | 15500 | 28300 | 30200 | 44800 | 47800 | 50200 | 65300 | 72100 | 68200 | 89700 | 97500 | 123000 | 132000 |
Siła sprawdzająca (test force) podana dla każdej odmiany gwintu — zwykłego i drobnozwojnego.
Otwór pod nakrętkę i zakres grubości blach (mm)
| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 |
|---|---|---|---|---|---|---|---|---|---|
| Grubość blachy, min | 0,63 | 0,75 | 0,88 | 0,88 | 1 | 1,25 | 1,5 | 2 | 2 |
| Grubość blachy, max | 1,5 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 6 |
| ds (H11) | 4,5 | 6 | 7 | 8 | 10,5 | 12,5 | 14,8 | 16,8 | 18,8 |
ds — średnica otworu w blasze pod nakrętkę (tol. H11); równa średnicy występu d2Grubość blachy — zalecany zakres grubości łączonej blachy (min–max)
Otwór pod nakrętkę / gniazdo
Przekrój osadzenia nakrętki w blasze: ds — średnica otworu w blasze pod występ nakrętki (tol. H11); s — rozstaw płaszczyzn nakrętki
Materiał i wymagania
Wymagania ogólne
| Norma | DIN ISO 8992 |
|---|
Materiał
| stal o zawartości węgla C max. 0,25% |
Gwint
| Zwykły | wg DIN 13-11 |
|---|---|
| Drobnozwojny | wg DIN 13-5 |
| Tolerancja | 6G wg DIN 13-15 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | DIN EN ISO 4759-1 |
Oznaczanie
Przykład oznaczania nakrętki sześciokątnej do zgrzewania z gwintem M10, ze stali:
Nakrętka do zgrzewania DIN 929 – M10 – St.
Norma powiązana: PN 82169.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 929 |
| Rodzaj | Nakr. 6-kt do zgrzew. |
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | gwint metryczny |
