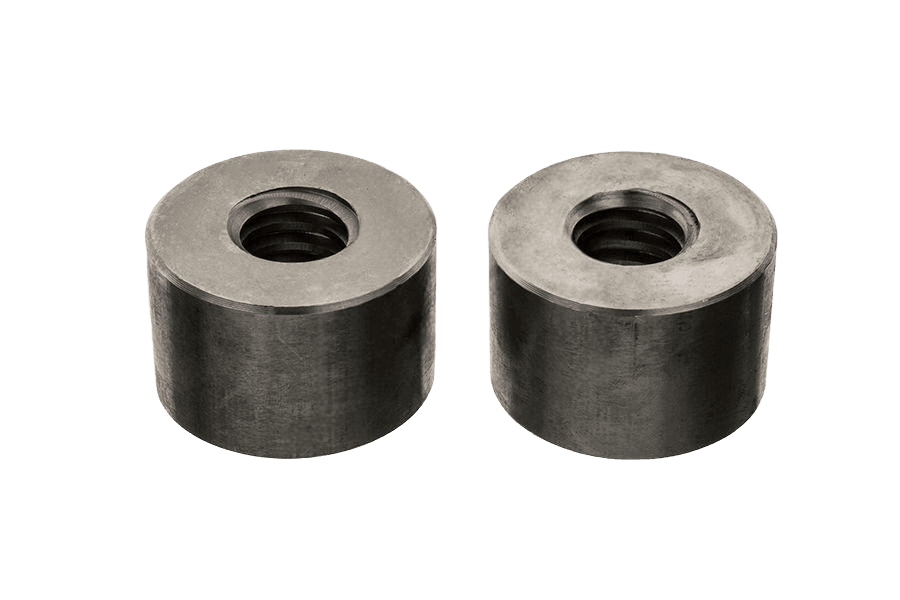

Nakrętka cylindryczna z gwintem trapezowym AN 117, bez powłoki
AN 117AN 117
Zdjęcie 1 z 2
OznaczenieAN 117 · Bez powłoki (surowe)
Opis
Nakrętka cylindryczna z gwintem trapezowym wg normy AN 117. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Do napędów śrubowych i przekładni ruchu — w parze z prętem o gwincie trapezowym.
Dostępny asortyment: w rozmiarach od Tr12 do Tr60. W ofercie również w wykonaniu nierdzewnym A1.
Dane techniczne
15 wariantów| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Układ rozmiaru | inny |
| Rodzaj gwintu | Gwint trapezowy (DIN 103) |
| Norma | AN 117 |
| Rodzaj | Nakrętka cylindryczna z gwintem trapezowym |
| Długość | 1,5D |
| Wysokość | 1,5 × d |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 580 g |
| Waga 1 szt | 58 g |
AN 117karta katalogowa
karta katalogowaNakrętka cylindryczna z gwintem trapezowym — wymiary i warunki techniczne wg AN 117
Wymiary i warunki techniczne wg AN 117
Karta normy AN 117Wymiary
wszystkie wartości w mm| Ød | P | ØD | m |
|---|---|---|---|
| Tr10x3 | 3 | 22 | 15 |
| Tr12x3 | 3 | 26 | 18 |
| Tr14x4 | 4 | 30 | 21 |
| Tr16x4 | 4 | 36 | 24 |
| Tr18x4 | 4 | 40 | 27 |
| Tr20x4 | 4 | 45 | 30 |
| Tr22x5 | 5 | 45 | 33 |
| Tr24x5 | 5 | 50 | 36 |
| Tr26x5 | 5 | 50 | 39 |
| Tr28x5 | 5 | 60 | 42 |
| Tr30x6 | 6 | 60 | 45 |
| Tr32x6 | 6 | 60 | 48 |
| Tr36x6 | 6 | 75 | 54 |
| Tr40x7 | 7 | 80 | 60 |
| Tr44x7 | 7 | 80 | 66 |
| Tr48x8 | 8 | 90 | 72 |
| Tr50x8 | 8 | 90 | 75 |
| Tr52x8 | 8 | 90 | 78 |
| Tr55x8 | 8 | 90 | 80 |
| Tr60x9 | 9 | 100 | 90 |
| Tr70x10 | 10 | 110 | 105 |
| Tr80x10 | 10 | 120 | 110 |
- P
- skok gwintu
- ØD
- średnica zewnętrzna nakrętki
- m
- wysokość nakrętki
| Ød | Tr10x3 | Tr12x3 | Tr14x4 | Tr16x4 | Tr18x4 | Tr20x4 | Tr22x5 | Tr24x5 | Tr26x5 | Tr28x5 | Tr30x6 | Tr32x6 | Tr36x6 | Tr40x7 | Tr44x7 | Tr48x8 | Tr50x8 | Tr52x8 | Tr55x8 | Tr60x9 | Tr70x10 | Tr80x10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 8 | 8 | 8 | 8 | 9 | 10 | 10 |
| ØDśrednica zewnętrzna nakrętki | 22 | 26 | 30 | 36 | 40 | 45 | 45 | 50 | 50 | 60 | 60 | 60 | 75 | 80 | 80 | 90 | 90 | 90 | 90 | 100 | 110 | 120 |
| mwysokość nakrętki | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 54 | 60 | 66 | 72 | 75 | 78 | 80 | 90 | 105 | 110 |
- Ødoznaczenie gwintu trapezowego (średnica nominalna x skok), np. Tr24x5
- 1 — na rysunku: oznaczenie strzałką w lewo na czole nakrętki dla gwintu lewozwojnego
Materiał i gwint
6 pozycjiMateriał
- Stal
- niestopowa (węglowa), np. C45, #45, lub automatowa, np. 11SMnPb37, 11SMn30 (gatunek do wyboru przez producenta)
- Stal nierdzewna
- A1 lub A2 (gatunek do wyboru przez producenta) wg ISO 3506-1
- Stal kwasoodporna
- A4 wg ISO 3506-1
Gwint
- Rodzaj
- Trapezowy (Tr)
- Tolerancja
- 7H
- Norma
- DIN 103
Oznaczanie
przykład zapisuPrzykład oznaczania nakrętki okrągłej z gwintem trapezowym o średnicy nominalnej Tr24x5, wykonanej ze stali automatowej:
Nakrętka okrągła AN 117 - Tr24 x 5 - StWykonania AN 117
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nakrętka cylindryczna z gwintem trapezowym AN 117, bez powłokiBez powłoki (surowe)to wykonanie | Bez powłoki (surowe) | — |
| Nakrętka cylindryczna z gwintem trapezowym AN 117, A1/A2stal nierdzewna A2 | stal nierdzewna A2 | — |
| Nakrętka cylindryczna z gwintem trapezowym AN 117, bez powłoki, gwint lewyBez powłoki (surowe) | Bez powłoki (surowe) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
