AN 604karta katalogowa

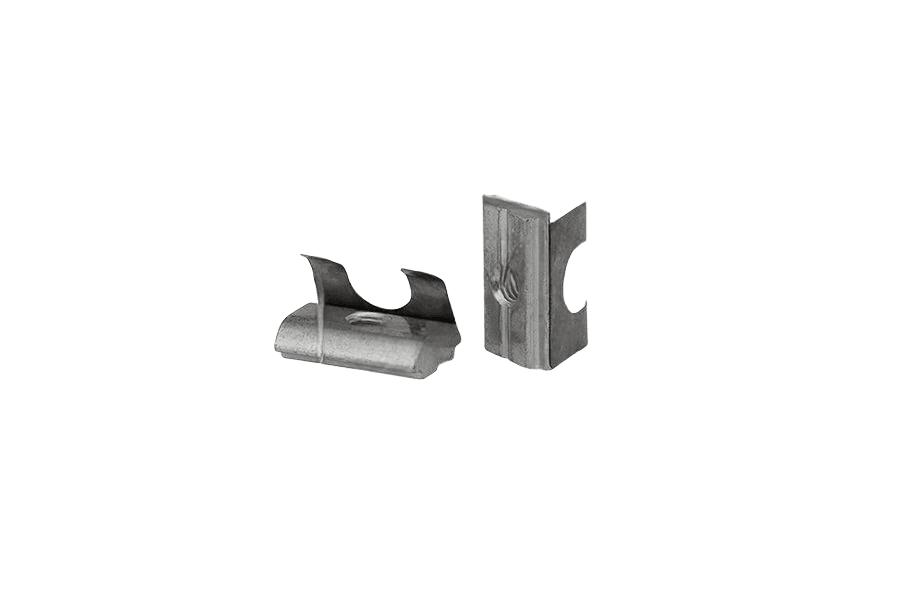

Nakr. do profili spręż.
Wymiary i warunki techniczne wg AN 604

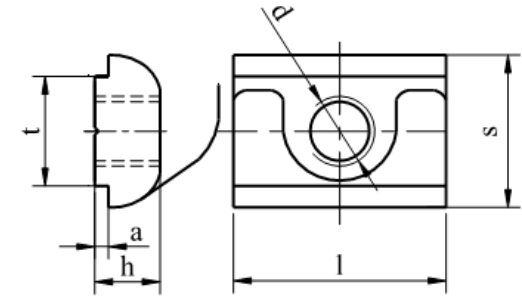

Rysunek techniczny
Widok z boku (wysokość t, szerokość stopki h i odsadzenia a) oraz widok z góry (długość l, szerokość s, gwint Ød); sprężysta blaszka dociska nakrętkę w rowku profilu.
Wymiary (mm)
| Rowek | 8 | 10 |
|---|---|---|
| Ød | M5, M6, M8 | M6, M8 |
| a | 1 | 1,5 |
| h | 4,8 | 5,3 |
| l | 16 | 20 |
| s | 11,8 | 13,8 |
| t | 8 | 9,8 |
Rowek — szerokość rowka profilu (mm)Ød — gwint metryczny nakrętkia — szerokość odsadzenia (progu) stopkih — szerokość stopkil — długość nakrętkis — szerokość nakrętkit — wysokość nakrętki
Oznaczanie
Nakrętka do profili ze sprężyną (młoteczkowa) — sprężysta blaszka utrzymuje nakrętkę w rowku profilu aluminiowego w położeniu montażowym, ułatwiając ustawienie i zapobiegając wypadaniu. Kształt korpusu dobrany do szerokości rowka profilu (oddzielne wykonania dla rowka 8 i 10).
Przykład oznaczania nakrętki ze sprężyną z gwintem M5, do profilu 8 mm:
Nakrętka do profili AN 604 – 8 – M5
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 604 |
| Rodzaj | Nakr. do profili spręż. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | N 10- |
