AN 606karta katalogowa
Nakr. do profili z hamulcem
Wymiary i warunki techniczne wg AN 606
Wymiary (mm)
| Rowek | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|
| Ød | M4, M5 | M4, M5 | M4, M5, M6, M8 | M4, M5, M6, M8 | M8, M10 |
| h | 5,5 | 5 | 9,2 | 9,1 | 13,4 |
| h1 | 4,65 | 4 | 7,7 | 7,4 | 11,2 |
| l | 12 | 13 | 21 | 22 | 34,5 |
| s | 7,7 | 8,3 | 13 | 16 | 20,3 |
| t | 5 | 7,8 | 9,8 | 12,8 |
Rowek — szerokość rowka profilu (mm)Ød — gwint metryczny nakrętkih — wysokość całkowita (z kulką)h1 — wysokość korpusul — długośćs — szerokośćt — szerokość podstawy główkit nie występuje dla rowka 6 (główka bez wyprofilowanej podstawy)
Materiał i warunki techniczne
Materiał
| Stal | niskostopowa wg PN-EN 10025 (stal węglowa) |
|---|
Gwint
| Rodzaj | metryczny, zwykły; tolerancja 6H |
|---|---|
| Norma | ISO 4759-1 |
Powłoka
| Rodzaj | ocynk galwaniczny biały A2K; 5 µm |
|---|---|
| Norma | ISO 4042 |
Oznaczanie

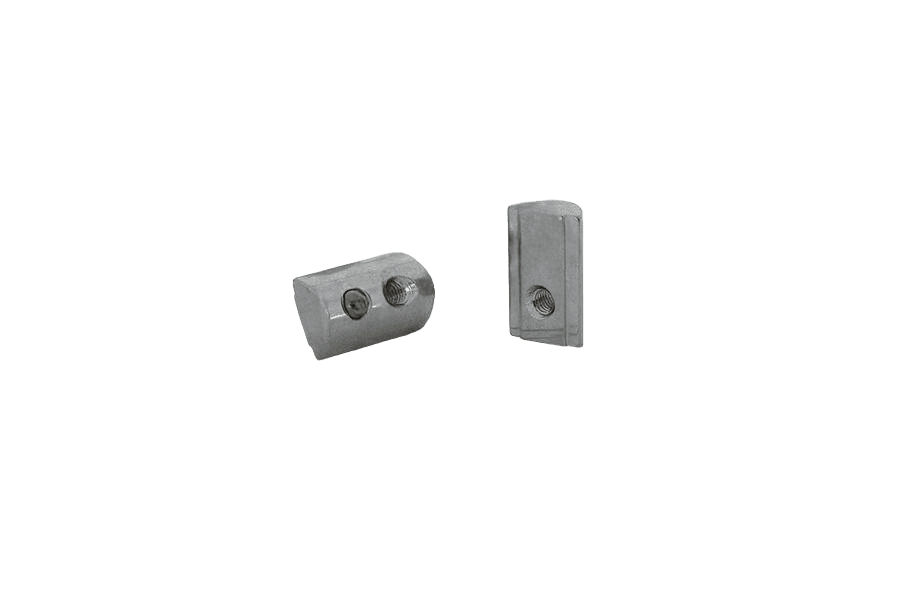

Nakrętka do profili z kulką dociskową i sprężyną — kulka utrzymuje nakrętkę w rowku profilu w położeniu montażowym. Kształt główki zależy od szerokości rowka profilu (oddzielne wykonania dla rowków 5, 8 i 10, dla rowka 6 oraz dla rowka 12).
Przykład oznaczania nakrętki z kulką do profili z rowkiem 8 mm, z gwintem M5:
Nakrętka do profili AN 606 - N8 - M5
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 606 |
| Rodzaj | Nakr. do profili z hamulcem |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | N 8- |
