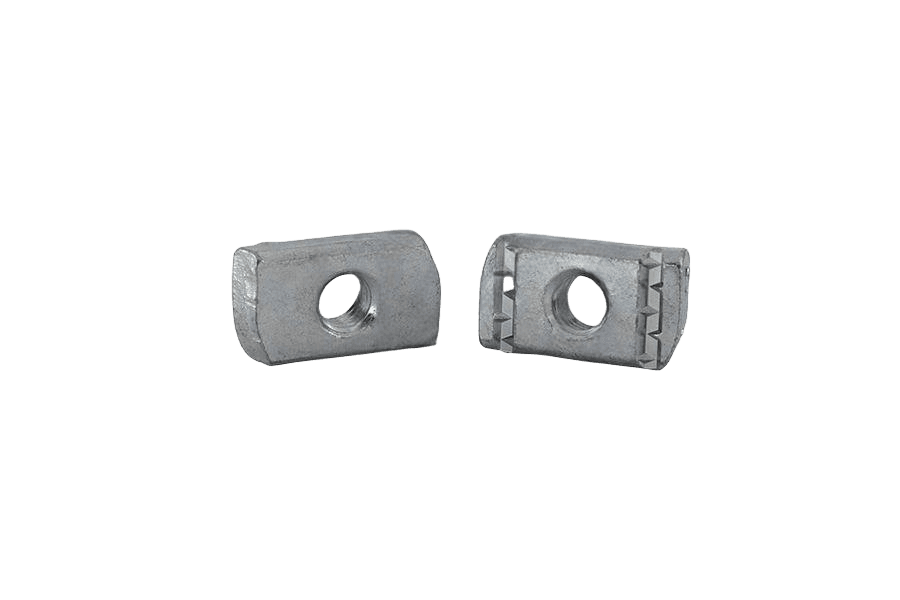

AN 613karta katalogowa
Nakr. do szyn montaż.
Wymiary i warunki techniczne wg AN 613
Szyna montażowa
przekrój szyny montażowej o szerokości 41 mm, otwór wpinania 22 mm, grubość ścianki 1,5/2,0/2,5 mm
Wymiary (mm)
| Ød(nom) | M6 | M8 | M10 | M12 |
|---|---|---|---|---|
| h | 6 | 6 | 8 | 9 |
| k | 35 | 35 | 35 | 35 |
| s | 19 | 19 | 19 | 19 |
Ø d — średnica nominalna gwintuh — wysokość górnej (gwintowanej) części nakrętkik — długość całkowita nakrętkis — szerokość nakrętki (rozstaw ramion)
Materiał i wykonanie
Materiał
| Stal niestopowa (węglowa) | |
| Twardość | 130 – 160 HV |
Tolerancje
| Klasa dokładności | B |
|---|---|
| Norma | ISO 4759-1 |
Gwint
| Tolerancja | 6H |
|---|---|
| Norma | ISO 965 |
Wykończenie / powłoka
| Cynk galwaniczny A2K wg ISO 4042 |
Oznaczanie
Przykład oznaczania nakrętki do wpinania do szyn montażowych 41x..., z gwintem M8:
Nakrętka do wpinania AN 613 - M8
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 613 |
| Rodzaj | Nakr. do szyn montaż. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
